5 Executaţi cablajul în conformitate cu aplicaţia dvs.

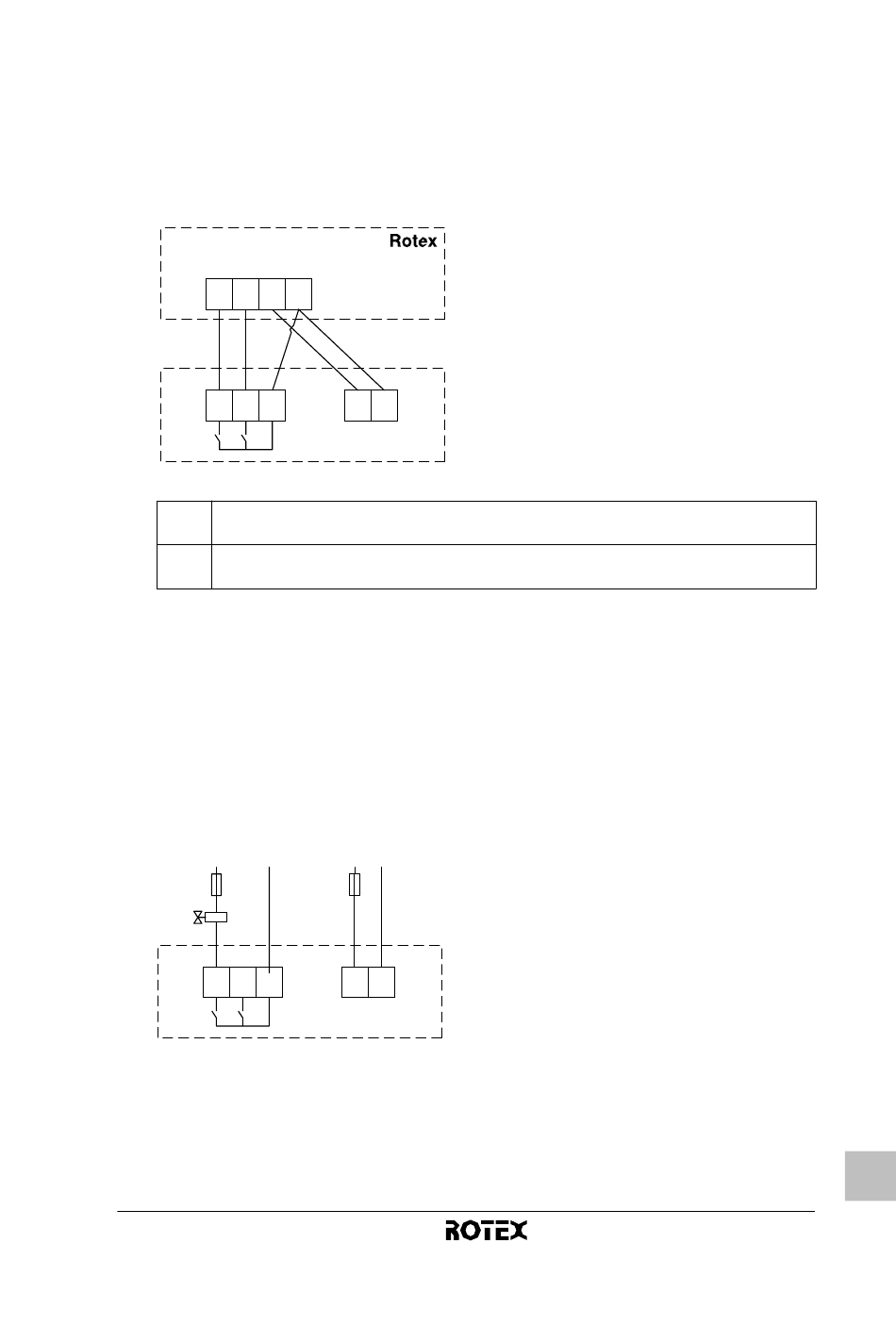

5a După conectarea la unitatea interioară, cablaţi unitatea inte-
rioară şi receptorul după cum este prezentat mai jos.
RKHB(H/X)008
RKHB(H/X)016
H C L N
1 2 3 4
X1M H C
com
H Cerere de încălzire
C Cerere de răcire
În cazul aplicaţiilor numai pentru încălzire, conductorul 17-C
sau 2-C nu va fi instalat.
Utilizaţi conductori de 0,75~1,50 mm
5b După conectarea la ventilul cu servomotor, cablaţi ventilul cu
servomotor şi receptorul după cum este prezentat mai jos (în
cazul aplicaţiilor numai pentru încălzire).
1N~50 Hz
230 VAC
L N
H C
X1M
com
Releele de ieşire (H şi C sunt contacte fără tensiune) pot
accepta o sarcină maximă de 4 A - 230 VAC.
RKRTR + EKRTETS
Termostat de încăpere
4PW50084-1
X2M
L N X2M
RKRTR receiver
1N~50 Hz
230 VAC
L N
L N
X2M
RKRTR receiver
