5 Conforme a su solicitud, instale el cableado.

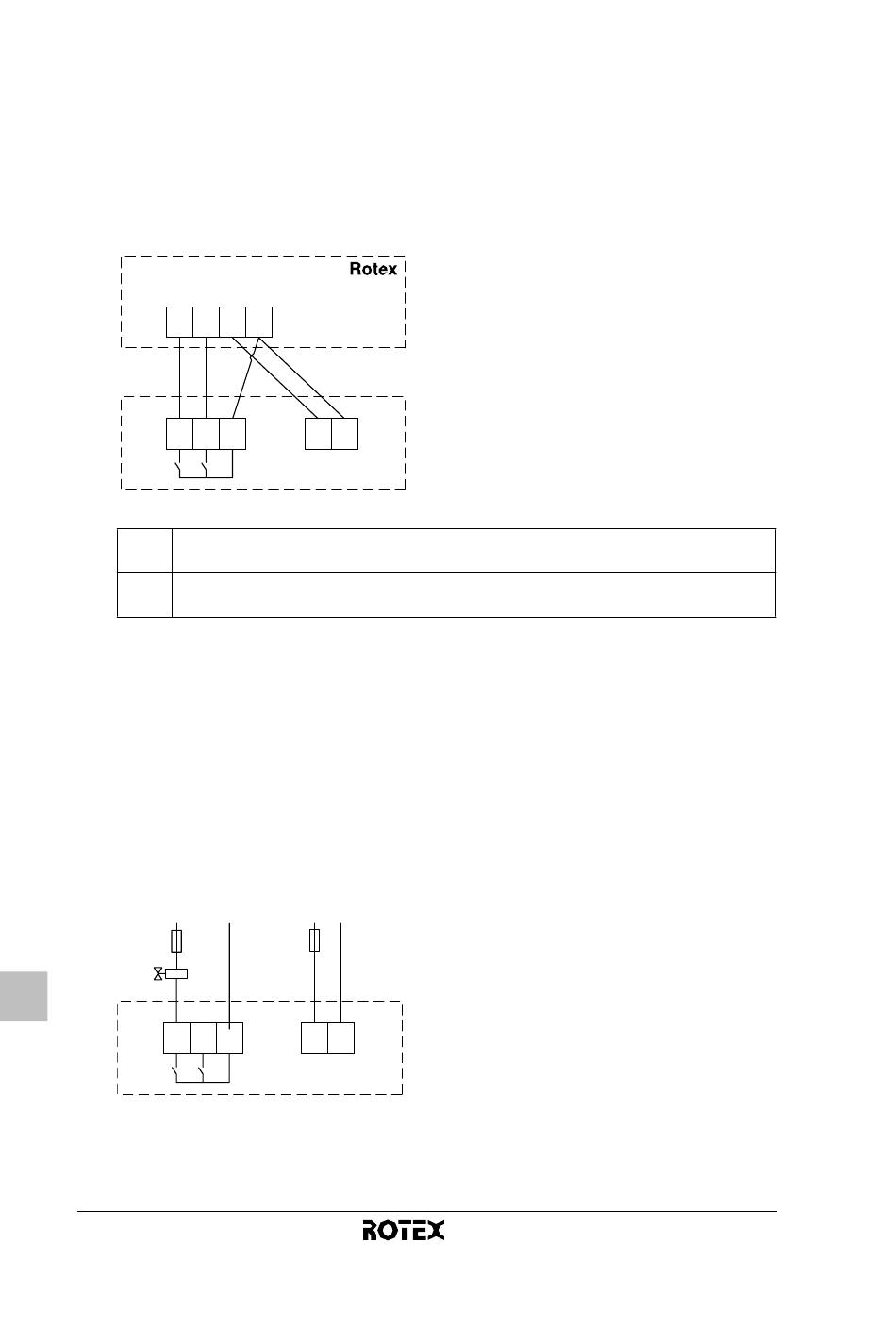

5a Cuando esté conectado a la unidad interior, instale el
cableado de la unidad interior y el receptor tal y como se
muestra a continuación.
RKHB(H/X)008
RKHB(H/X)016
H C L N
1 2 3 4
X1M H C
com
H Demanda de calefacción
C Demanda de refrigeración
Para equipos de sólo calefacción no debe instalarse el cable
17-C o 2-C.
Utilice el tamaño de cable 0,75~1,50 mm
5b Cuando se conecta a la válvula motorizada, instale el
cableado de la válvula motorizada y del receptor tal y como
se muestra a continuación (para equipos de sólo
calefacción).
1N~50 Hz
230 VAC
L N
X1M H C
com
Los relés de salida (H y C son contactos desenergizados)
son capaces de soportar una caga máxima de 4 A -
230 VCA.
Manual de instalación
11
X2M
L N X2M
RKRTR receiver
1N~50 Hz
230 VAC
L N
L N X2M
RKRTR receiver
2
.
RKRTR + EKRTETS
Termostato de la habitación
