5 Conforme a instalação concreta que estiver a efectuar,
efectue as ligações da cablagem.

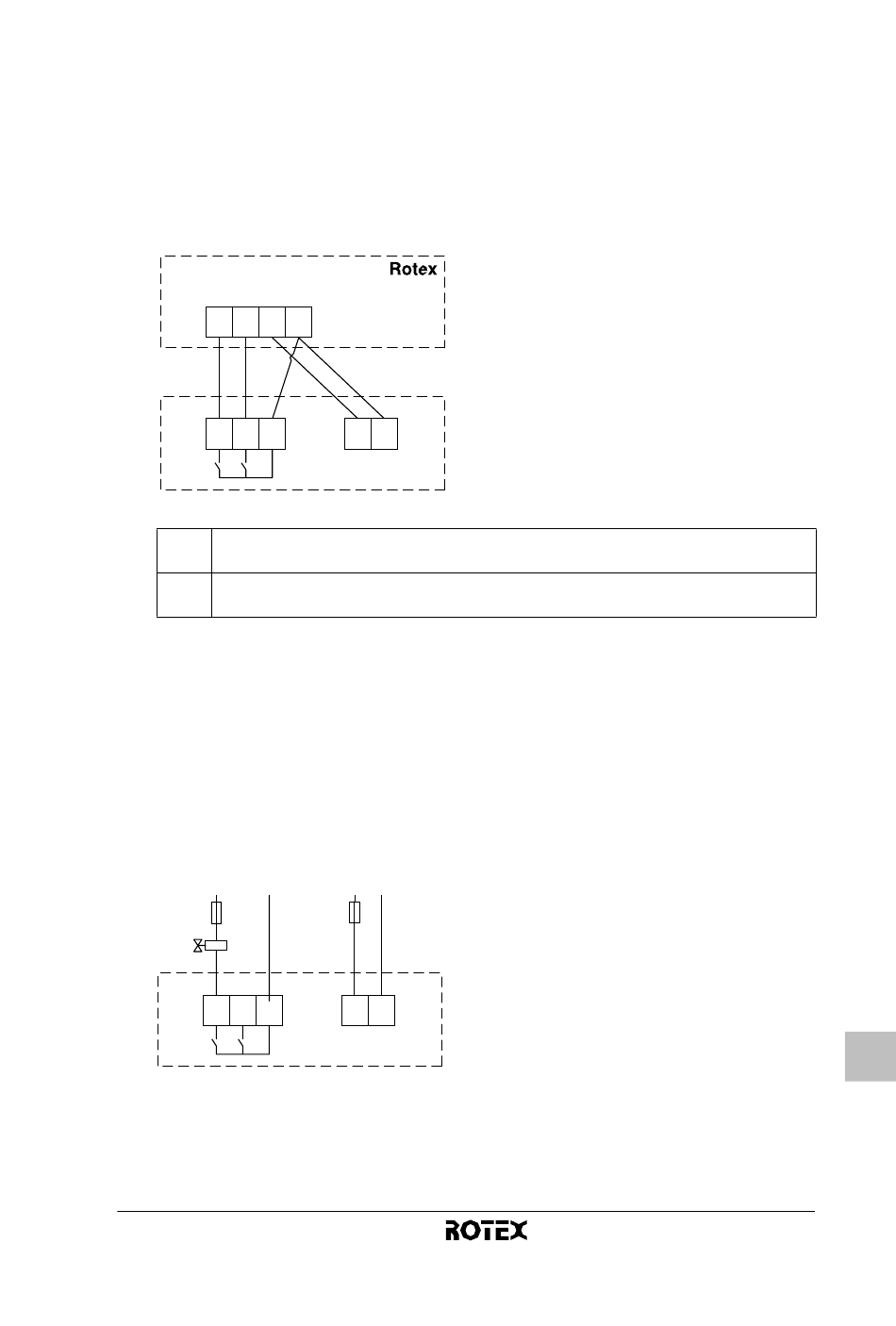

5a Para ligação à unidade interior, ligue-a ao receptor da forma
apresentada de seguida.
RKHB(H/X)008
RKHB(H/X)016
H C L N
1 2 3 4
X1M H C
com
H Solicitação de aquecimento
C Solicitação de refrigeração
Para instalações só de aquecimento, não se liga o cabo
17-C ou 2-C.
Utilize cabos de calibre 0,75~1,50 mm
5b Para ligação à válvula motorizada, ligue-a ao receptor da
forma apresentada de seguida (para instalações só de
aquecimento).
1N~50 Hz
230 VAC
L N
X1M H C
com
Os relés de saída (H e C são contactos isentos de tensão)
suportam, no máximo, uma carga de 4 A - 230 VAC.
RKRTR + EKRTETS
Termóstato de ambiente
4PW50084-1
X2M
L N X2M
RKRTR receiver
1N~50 Hz
230 VAC
L N
L N X2M
RKRTR receiver
2
.
