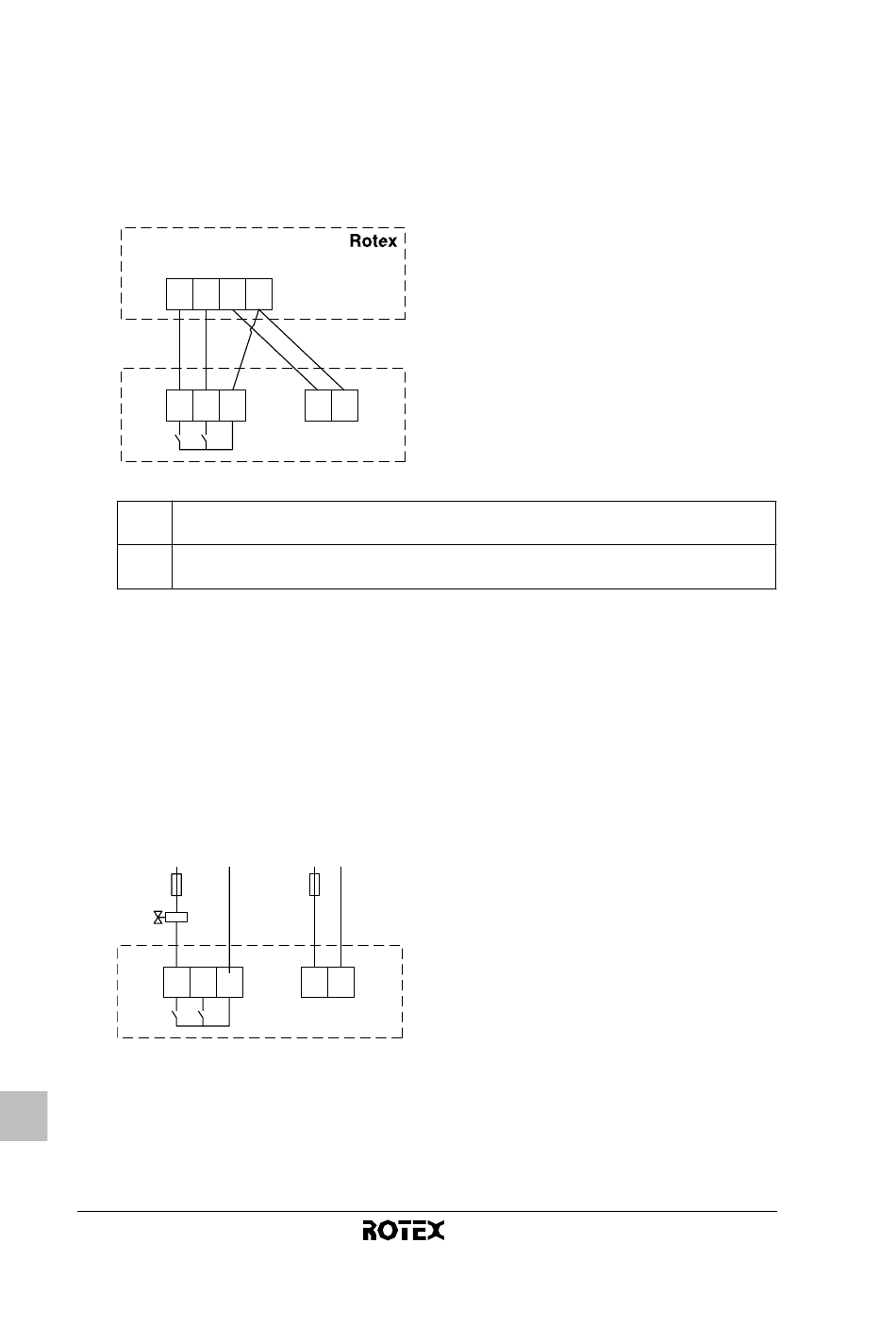

5 Uygulamanıza uygun biçimde kablo bağlantılarını yapın.
5a İç üniteye bağlarken, iç ünite ile alıcı arasındaki kabloları
aşağıda gösterildiği gibi takın.
RKHB(H/X)008
RKHB(H/X)016
H C L N
1 2 3 4
X1M H C
com
H Isıtma ihtiyacı
C Soğutma ihtiyacı
Yalnız ısıtma uygulamalarında, 17-C veya 2-C kablosu
takılmaz.
0,75~1,50 mm
5b Motorlu vanaya bağlarken, motorlu vana ile alıcı arasındaki
kabloları aşağıda gösterildiği gibi takın (yalnız ısıtma uygula-
maları için).
1N~50 Hz
230 VAC
L N
H C
X1M
com
Çıkış röleleri (H ve C gerilimsiz kontaklardır) 4 A - 230 VAC
maksimum yük çekebilir.
