9.

COMMANDE DES GAZ

9.1
Manette des gaz/arrêt de manette des gaz (poignée tubulaire à deux mains)

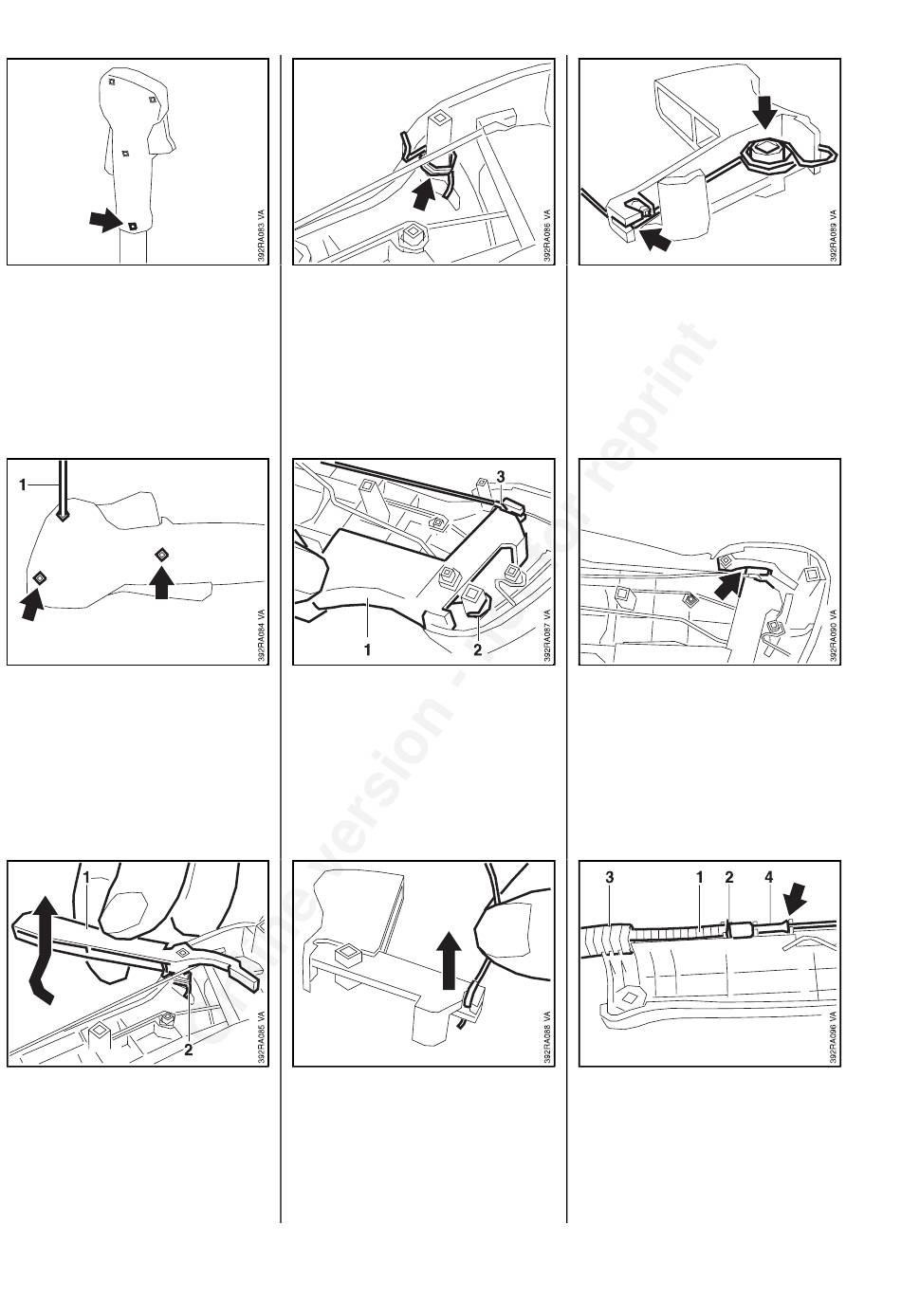

Dévisser la vis avec la rondelle.
- Extraire la poignée de com-
mande.
Attention! Ne pas lancer le mo-
teur lorsque la poignée de com-
mande est ouverte.
Danger d'électrocution!
Dévisser les vis avec le tourne-
vis (1) 5910 890 2301.
- Séparer les montures de poig-
née (demi-poignées).
Tirer légèrement l'arrêt de ma-
nette des gaz (1) vers le haut et
le faire pivoter sur le côté jusqu'à
ce que le ressort coudé (2) soit
détendu.
Enlever l'arrêt de manette des
gaz du tourillon.
26
Enlever le ressort coudé.
Retirer du tourillon la manette
des gaz (1) avec ressort coudé
(2) et câble de commande des
gaz (3) encore accroché.
Décrocher le câble de com-
mande des gaz de la manette
des gaz.
Pour l'assemblage, procéder dans
l'ordre inverse.
Après avoir accroché le câble
de commande des gaz, poser le
ressort coudé par-dessus le
tourillon et glisser la plus longue
branche dans la fente.
L'arrêt de manette des gaz doit
se trouver derrière la manette
des gaz.
S'assurer que le câble de com-
mande des gaz (1), le ressort de
contact (2), le flexible de protec-
tion (3) et la pièce isolante (4)
soient correctement positionnés.
FS 25-4, 65-4
