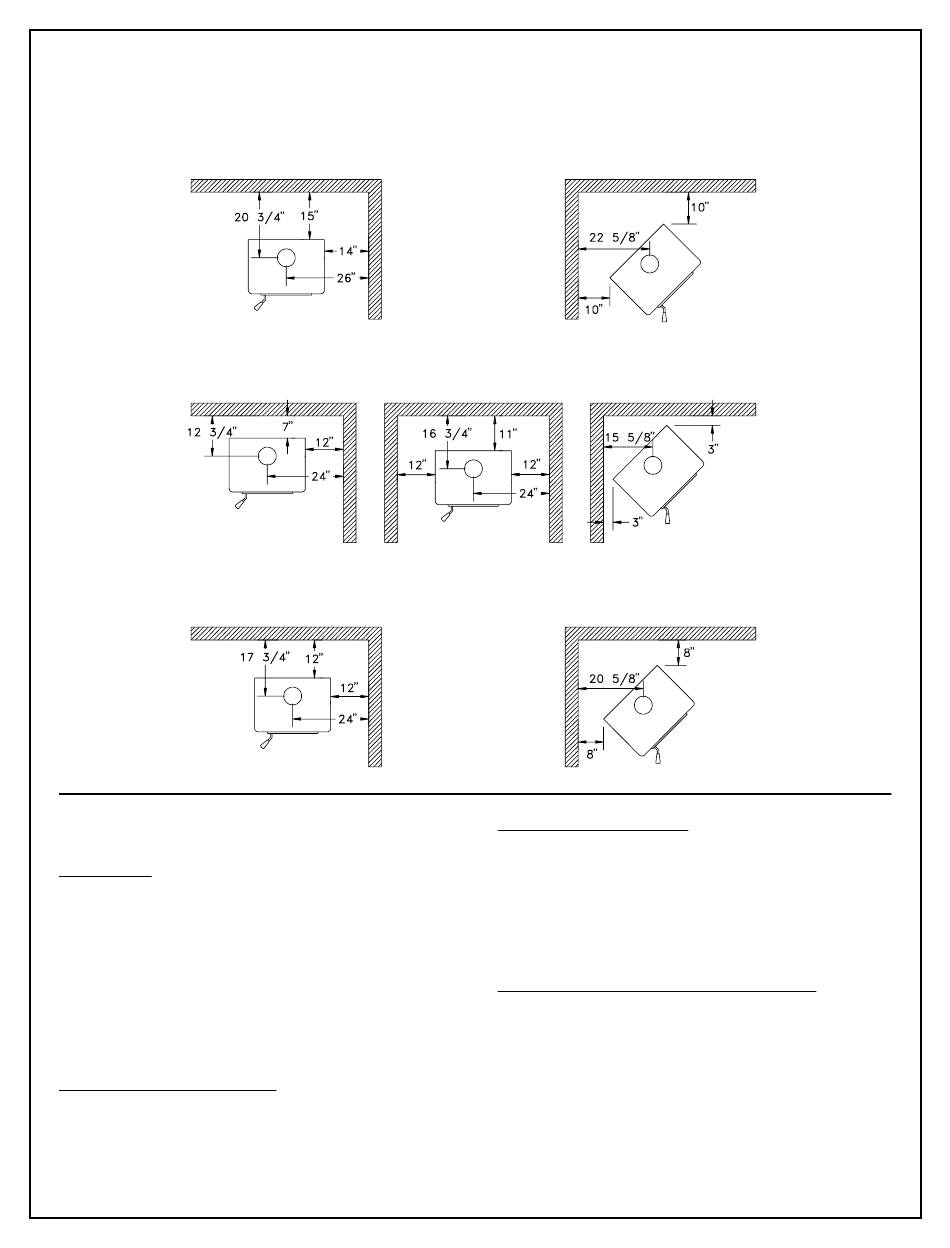

FIG. #1
Dégagements avec les matériaux combustibles
ASSEMBLAGE
DÉBALLAGE
1) Retirez avec précaution la protection de bois.
2) Retirez le pellicule plastique.
3) À l'aide d'une clé anglaise de 7/6", retirez les écrous qui
retiennent l'appareil à la base de l'emballage.
4) Couchez doucement l'appareil sur le dos.
5) À l'aide d'une clé anglaise de 3/4", retirez les boulons de
1/2" et conservez-les.
6) Retirez les attaches et les supports de la base de l'appa-
reil.
ENSEMBLE POUR PIEDESTAL
1) L'appareil étant toujours sur le dos, aligner les trous du
support de base avec ceux de l'appareil.
2) Fixez le support en place à l'aide des écrous de 1/2".
3) Replacez doucement l'appareil sur sa base.
4
Tuyau simple paroi - Résidentiel
Tuyau double paroi - Résidentiel
Alcôve/profondeur - 3' max.
Tuyau double paroi - Maison Mobile
Alcôve/hauteur - 7' min.
ENSEMBLE AVEC PATTES
1) Une fois l'appareil sur le dos, aligner les trous des pattes
avec les supports du poêle.
2) Fixez les pattes à l'appareil
3) Placez des rondelles de 1/2" aux supports et les fixer à
l'aide des écrous de 1/2".
4) Remettre l'appareil sur ses pattes.
SYSTÈME OPTIONNEL POUR LES CENDRES
1) Lorsque l'appareil est couché sur le dos, retirer les vis de
1/4" x1" localisées dans la partie supérieure gauche de la
base de l'appareil.
2) Retirez le couvercle de la chute à cendres et le joint
d'étanchéité sous le poêle.
3) Fixez le nouveau joint d' étanchéité en place.
4) Fixez la chute à cendres au joint d'étanchéité à l'aide des
deux écrous de 1/2" retirés précédemment.
5) Fixez la vis de 1/4" dans le trou original et serrer.
