Pression différentielle proportionnelle
En mode régulation Pression différentielle proportionnelle, le
point consigne réel peut se régler de façon externe, dans la plage
allant de 25 % de la hauteur maximale au point consigne réglé,
via le menu CUE. Voir fig. 56.
Point consigne
90 % de la hauteur max.
Point consigne, menu
CUE
Point consigne réel
25 % de la hauteur max.
0
Signal externe du point consigne

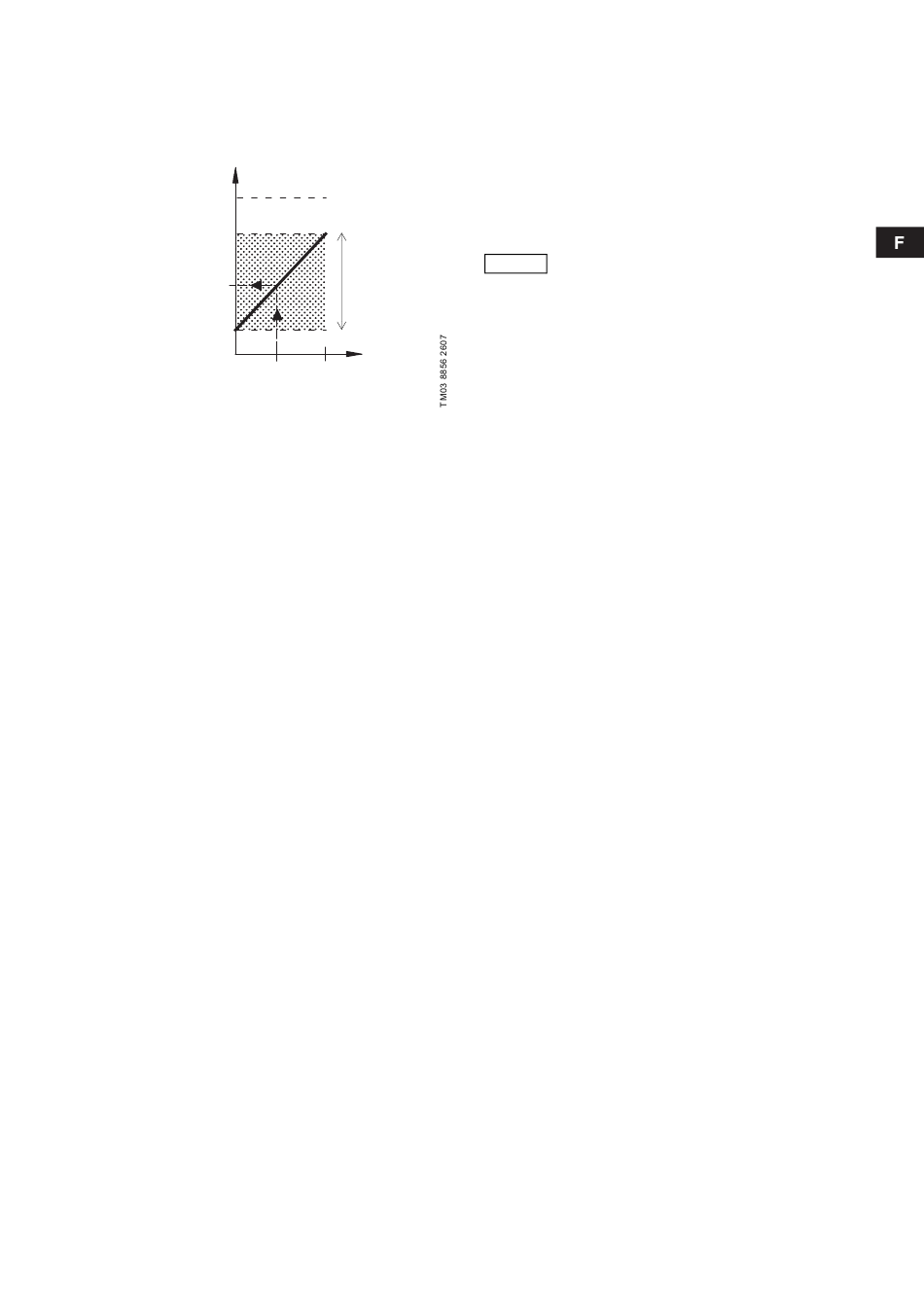

Fig. 56 Relation entre le point consigne réel et le signal
externe du point consigne, en mode régulation
pression différentielle Proportionnelle
Exemple - À une hauteur maximale de 12 m, un point consigne
de 6 m réglé via la menu CUE et un point consigne externe de 40
%, le point consigne réel est calculé comme suit.
(point consigne, menu CUE – 25 % de la hau-
Point consi-
= teur maximale) x % du signal point consigne
gne réel
externe + 25 % de la hauteur maximale
= (6 – 12 x 25 %) x 40 % + 12/4
= 4,2 m

13.3 Signal GENIbus

Le CUE permet la communication en série via une entrée RS-
485. La communication est effectuée selon le protocole GENI bus
Grundfos. Elle permet le branchement à un système de gestion
d'immeuble ou à un autre système de régulation externe.
Les paramètres de fonctionnement, tels que le point consigne et
le mode de fonctionnement peuvent être réglés à distance via le
signal bus. De plus, la pompe peut fournir des informations d'état
sur les paramètres importants tels que valeur réelle du paramètre
de régulation, puissance absorbée, indications de défaut.
Pour plus de détails, veuillez contacter Grundfos.
Plage
point con-
signe réel

13.4 Autres standard Bus

Grundfos offre différentes solutions bus avec communication con-
forme aux autres standard.
Pour plus de détails, veuillez contacter Grundfos.
10 V
14. Maintenance et révision

14.1 Nettoyage du CUE

Maintenir les ailettes de refroidissement et les pâles de soufflante
propres pour permettre un refroidissement suffisant du CUE.
14.2 Kits de maintenance et pièces de rechange
Pour plus d'informations sur les kits de maintenance et les pièces
de rechange, consulter www.grundfos.com > International web-
site > WebCAPS.
Si un signal bus est utilisé, le nombre de régla-
Nota
ges disponibles via le CUE est réduit.
33
