75120
M3x41mm
x4
75121
M3x5mm
x4
Z724
M4x8mm
75144f
6x39x2mm
75161
x1
2.5º
Aluminum
x2
Z083
M3x10mm
3
x2

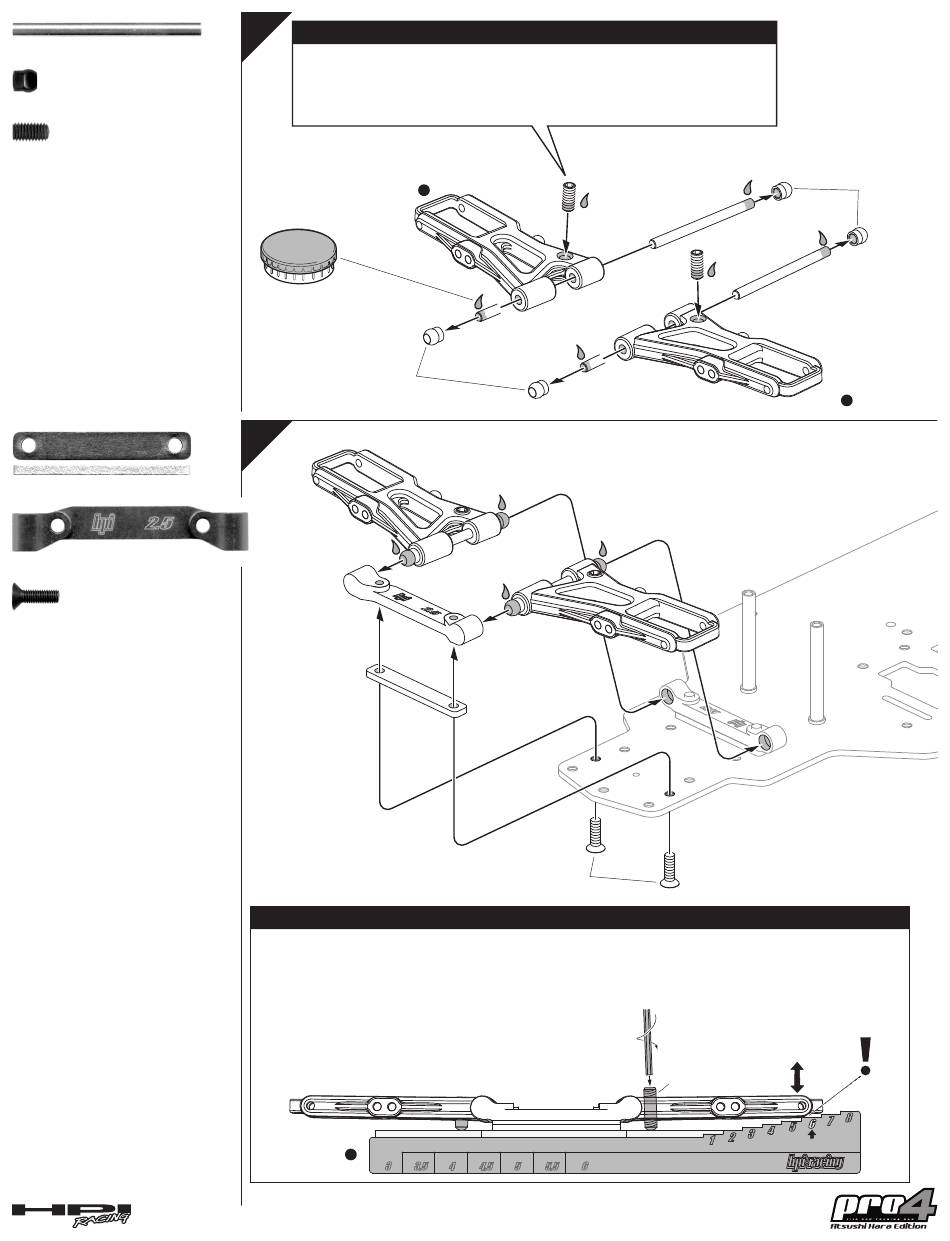

Building Tip
Applying a small amount of grease to the screws will make them easier to turn.
Ein wenig Fett an der Madenschraube erleichtert das Drehen.
Appliquer une petite quantité de graisse sur les vis en plastique les rendra plus faciles
à tourner.
Red Cap
Roter Deckel
Bouchon Rouge
Z156
4
x1
75161
75144f
2mm
Purple
Lila
Violet
パープル
Set Up Tip
Set Up Tipp
Front Droop should be set to 6mm for the initial setup.
Der vordere Ausfederweg sollte auf 6mm eingestellt werden.
L'inclinaison avant doit être réglée sur 6 mm pour le réglage initial.
73506
1
Hinweis
Astuce de montage
Z724
73506
1
75121
Z083
Astuce de réglage
09
75120
75120
73506
Z904
Z724
75121
1
