x2
75116
2mm
x2
75119
2.5x24.5mm
x4
75122
x2
Z352
M3x8mm
x2
Z775
M3.2x5mm
x2
72111
M3x5x0.3mm
x2
Z852
M5x7x0.2mm
x2
72044a
x2
72044b
72044c
4x11.8x0.5mm
4x11.8x1mm
x2
75115
2mm
x4
B021
5x10x4mm
x2
Z234
M2x5mm
x2
Z264
M2x10mm
x2
Z679
M4
x2
Z852
5x7x0.2mm
19
Z852
75122
75122
Z775
72111
75119
x2
20
Make 2.
2 Satz anfertigen.
Faire 2 Jeux.
Note: Hinweis:

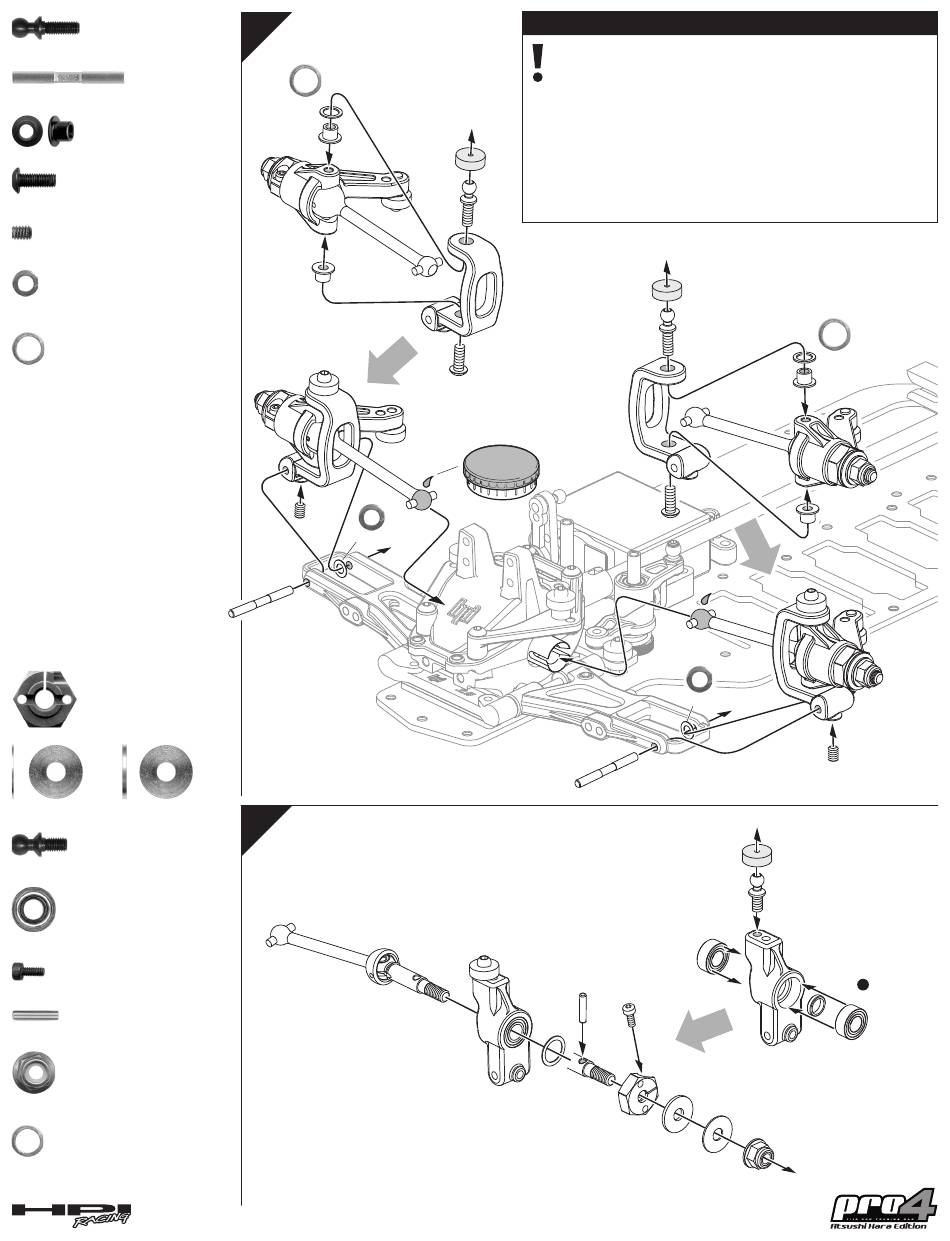

Turn 75116 and Z352 about 1/4 turn from fully tightened position and
confirm that steering block moves smoothly. If not, make an adjustment
by turning 75116 and Z352 in an increment of 1/8 turn.
Right
Drehen Sie 75116 und Z352 ungefähr 1/4 Umdrehung von vollkommen
Rechts
angezogen los und stellen Sie sicher, dass der Lenkhebel sich frei
Droite
bewegen kann. Falls nicht, drehen Sie 75116 und Z352 in 1/8 Schritten
los, bis er sich bewegen kann.
Tournez 75116 et Z352 d'environ 1/4 de tour à partir de la position de
75100
serrage complet et vérifiez que le bloc de direction bouge sans
à-coups.Sinon, faire un réglage en tournant 75116 et Z352 par incréments
de 1/8éme de tour.
75116
4R
75138
Z352
Red Cap
Roter Deckel
Bouchon Rouge
Z156
Z264
Z852
0.2mm
17
75100
Left
Links
Gauche
75116
4L
75138
Z352
72111
75119
75115
B021
Z234
72044a
Z679
72044c
1mm
72044b
0.5mm
Z852
75122
75122
Z775
75100
73507
3
B021
