Essais
3.1 Essai individuel

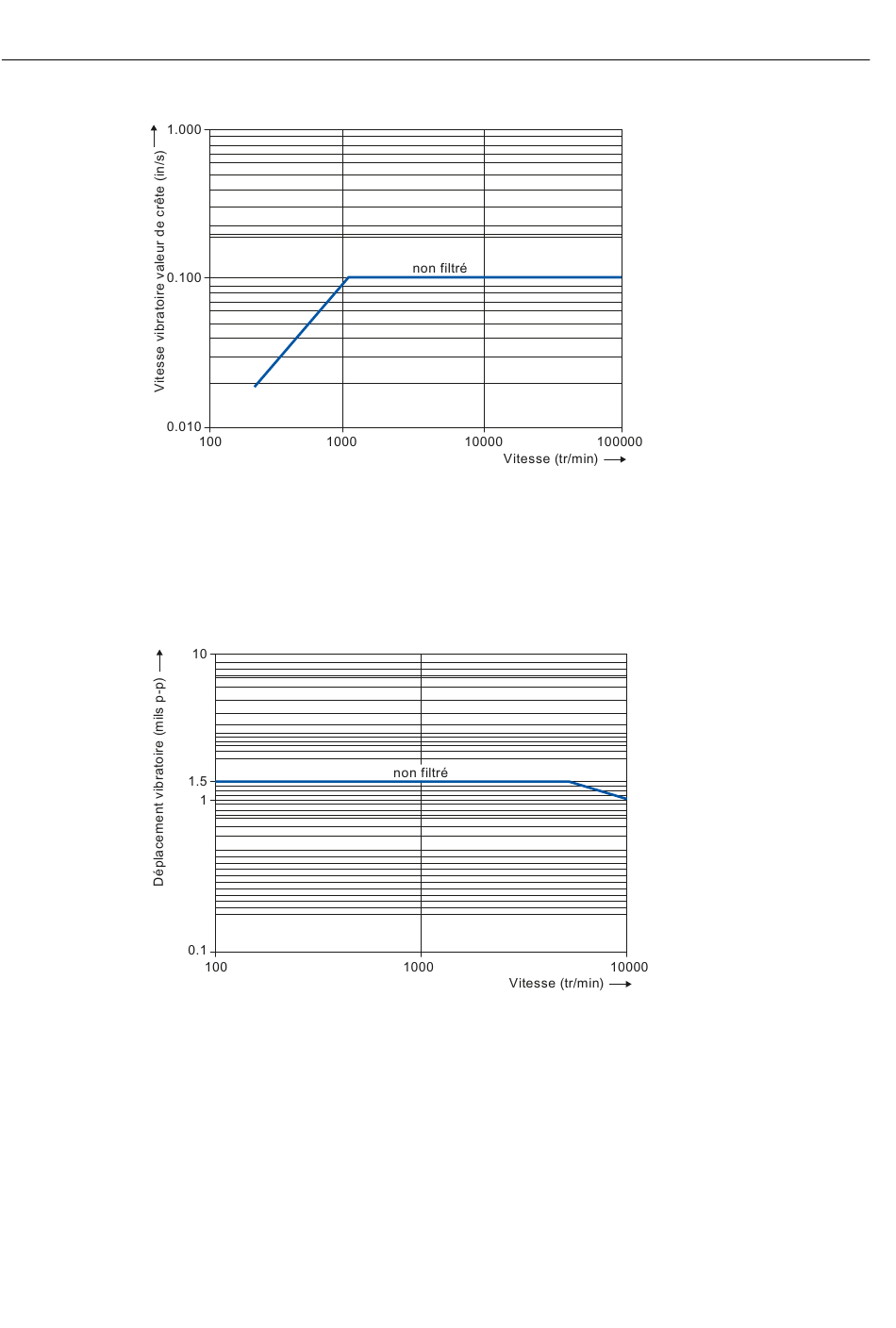

Figure 3-5
Vibrations de l'arbre
Aux vitesses allant jusqu'à 5300 tr/min, la valeur limite pour les vibrations de l'arbre est de
38,1 µm/s (p-p).
Figure 3-6
Résultat
La valeur maximale de la magnitude vibratoire pour chaque élément, mesurée pendant la
marche d'essai, est comparée à la valeur limite.
L'essai est réussi lorsque les valeurs limites ne sont pas dépassées. Les résultats sont représentés
sous forme de tracé de courbe de tendances. Pour documenter le résultat de l'essai, un
certificat 3.1 est établi, ou un certificat 3.2 pour les essais de réception en présence du client.
42
Valeurs limites pour la vitesse de vibration du logement de palier
Valeurs limites pour la vibration de l'arbre
Manuel de référence Rev.202008101427 Factories NMA, RHF and SEDL
SIMOTICS 1L, 1M, 1N, 1P, 1R, 1S
