Essais
3.2 Essais supplémentaires
3.2.3.2
Contrôle par ultrasons ("Ultrasonic Test")
Notions de base
• API 4th edition : 4.2.2.3
• API 5th edition : 6.2.2.3.2
Le contrôle par ultrasons sert à déceler des défauts internes inadmissibles dans la pièce.
Un milieu de couplage approprié est utilisé pour tous les contrôles par ultrasons. Le réglage de
la base de temps et de la sensibilité ainsi que la procédure d'essai sont réalisés avec le même
milieu de couplage. Le réglage de la base de temps et de la sensibilité est réalisé selon EN 583‑2.
Les relevés à enregistrement obligatoire doivent atteindre 20 % de la hauteur de l'écran.

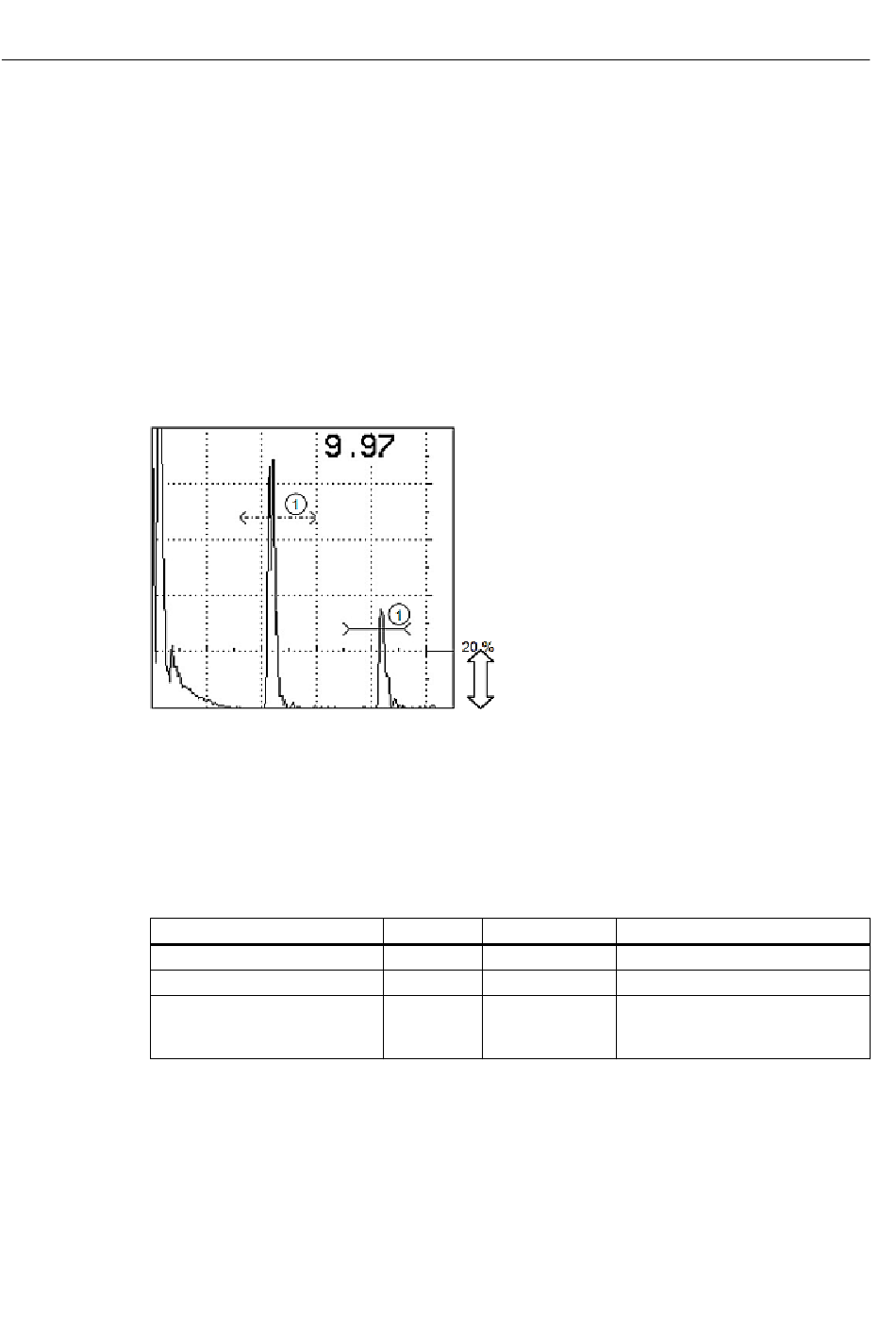

Figure 3-37
Moyens d'essai
L'essai est effectué avec l'équipement d'essai selon EN 12668‑1 à ‑3.
Le choix des traducteurs est défini en fonction du matériau et du diamètre de l'ébauche d'arbre.
Les traducteurs à ultrasons suivants sont utilisés :
Tableau 3-6
Traducteur
Traducteur vertical
Traducteur vertical
Traducteurs verticaux avec
émetteur et récepteur séparés
(traducteurs E/R)
Résultat
Un rapport d'essai est rédigé conformément à la norme EN 583‑1 pour chacun des contrôles par
ultrasons décrits ci-après.
112
Exemple de signal ultrasonore sur un enregistrement avec échos de défaut
Traducteurs à ultrasons
Angle
Fréquence
0°
2 MHz
0°
4 MHz
0°
2 MHz
Manuel de référence Rev.202008101427 Factories NMA, RHF and SEDL
①
Diamètre du quartz
10 mm ou 24 mm
10 mm ou 24 mm
10 mm ou 24 mm
SIMOTICS 1L, 1M, 1N, 1P, 1R, 1S
