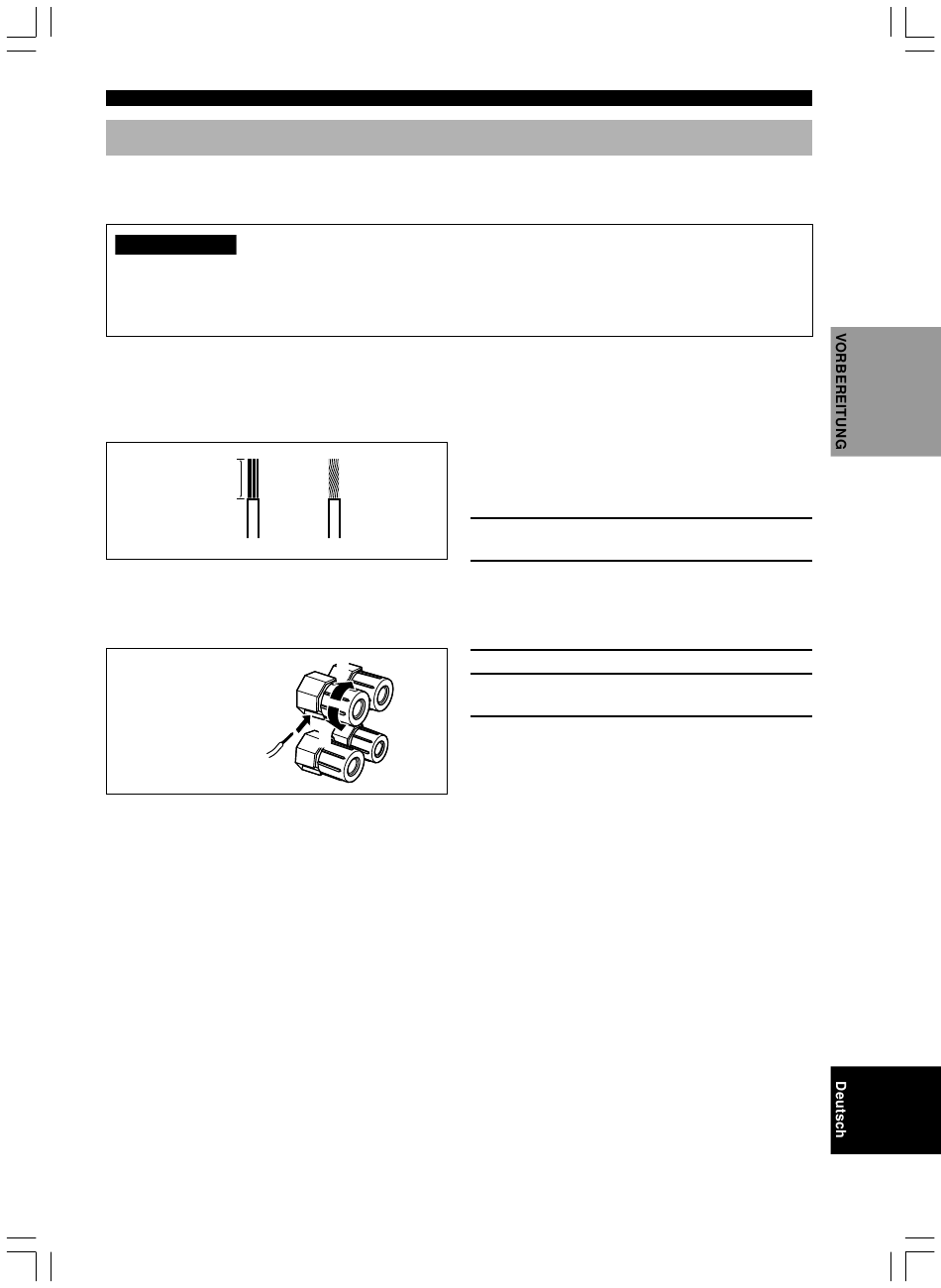

Anschließen der Lautsprecher
Schließen Sie unbedingt den linken Kanal (L), den rechten Kanal (R), den positiven „+" (roten) Leiter und den negativen
„–" (schwarzen) Leiter richtig an. Falls die Anschlüsse fehlerhaft ausgeführt werden, kann kein Ton von den Lautsprechern
vernommen werden; ist die Polarität der Lautsprecheranschlüsse falsch, erscheint der Klang unnatürlich und ohne Bässe.
VORSICHT
• Verwenden Sie nur Lautsprecher mit der auf der Rückwand dieses Gerätes angegebenen Impedanz.
• Achten Sie darauf, daß sich die blanken Leiter der Lautsprecherkabel nicht berühren und auch keinen Kontakt mit
irgend welchen Metallteilen dieses Gerätes haben. Anderenfalls könnte dieses Gerät und/oder die Lautsprecher
beschädigt werden.
Falls erforderlich, verwenden Sie das Einstellmenü (SET MENU), um die Lautsprecher-Moduseinstellungen gemäß der
Anzahl und der Größe der in Ihrer Konfiguration verwendeten Lautsprecher anzupassen, nachdem Sie Ihre Lautsprecher
angeschlossen haben.
I Lautsprecherkabel
10 mm
1
I Anschluß an die SPEAKERS-Klemmen
Rot: positiv (+)
Schwarz: negativ (–)
I MAIN SPEAKERS-Klemmen
An diese Klemmen können ein oder zwei Lautsprechersysteme angeschlossen werden. Falls Sie nur ein
Lautsprechersystem verwenden, schließen Sie dieses entweder an die MAIN A oder B Klemmen an.
I REAR SPEAKERS-Klemmen
Ein hinteres Lautsprechersystem kann an diese Klemmen angeschlossen werden.
I CENTER SPEAKER-Klemmen
Ein Center-Lautsprecher kann an diese Klemmen angeschlossen werden.
I REAR CENTER SPEAKER-Klemmen
Ein hinterer Center-Lautsprecher kann an diese Klemmen angeschlossen werden.
0303V1300_10-20_GE-GB.p65
2
3
2
1
11
Ein Lautsprecherkabel besteht aus einem Paar isolierter
Drähte, die sich im Inneren des Kabels befinden. Einer
dieser Drähte weist eine unterschiedliche Farbe oder
Form auf, d.h. er ist vielleicht mit einem streifen, einer
Nut oder einer Rippe versehen.
1
Entfernen Sie etwa 10 mm der Isolation vom
Ende jedes Drahtes der Lautsprecherkabel.
2
Verdrillen Sie die freiliegenden Litzendrähte,
um Kurzschlüsse zu vermeiden.
1
Lösen Sie den Knopf der Schraubenklemme.
2
Setzen Sie den blanken Draht in die Bohrung
an der Seite jeder Schraubenklemme ein.
3
Ziehen Sie den Knopf fest, um den Draht zu
sichern.
2002.11.07, 13:24
LAUTSPRECHER-SETUP
11
