7.3 Remplacer le fusible principal
– Couper l'alimentation de gaz.
– Mettre l'appareil hors tension et débrancher la fiche d'alimentation.
– Le fusible principal se trouve sur le côté de branchement dans la prise d'appareil avec terre. Le logement de fusible rectangu-
laire à côté des contacts peut être extrait par soulèvement à l'aide d'un outil approprié.
– Remplacer le fusible et replacer le logement de fusible en l'enfonçant.
– Rétablir l'alimentation en tension ainsi que l'admission de gaz.
7.4 Remplacement du fusible du refroidisseur de gaz de mesure
– Couper l'alimentation de gaz.
– Mettre l'appareil hors tension et débrancher la fiche d'alimentation.
– Ouvrez le couvercle de mallette.
– Dévisser la plaque frontale.
– Remplacer le fusible fin (Pos. F1, F2 ou F3).

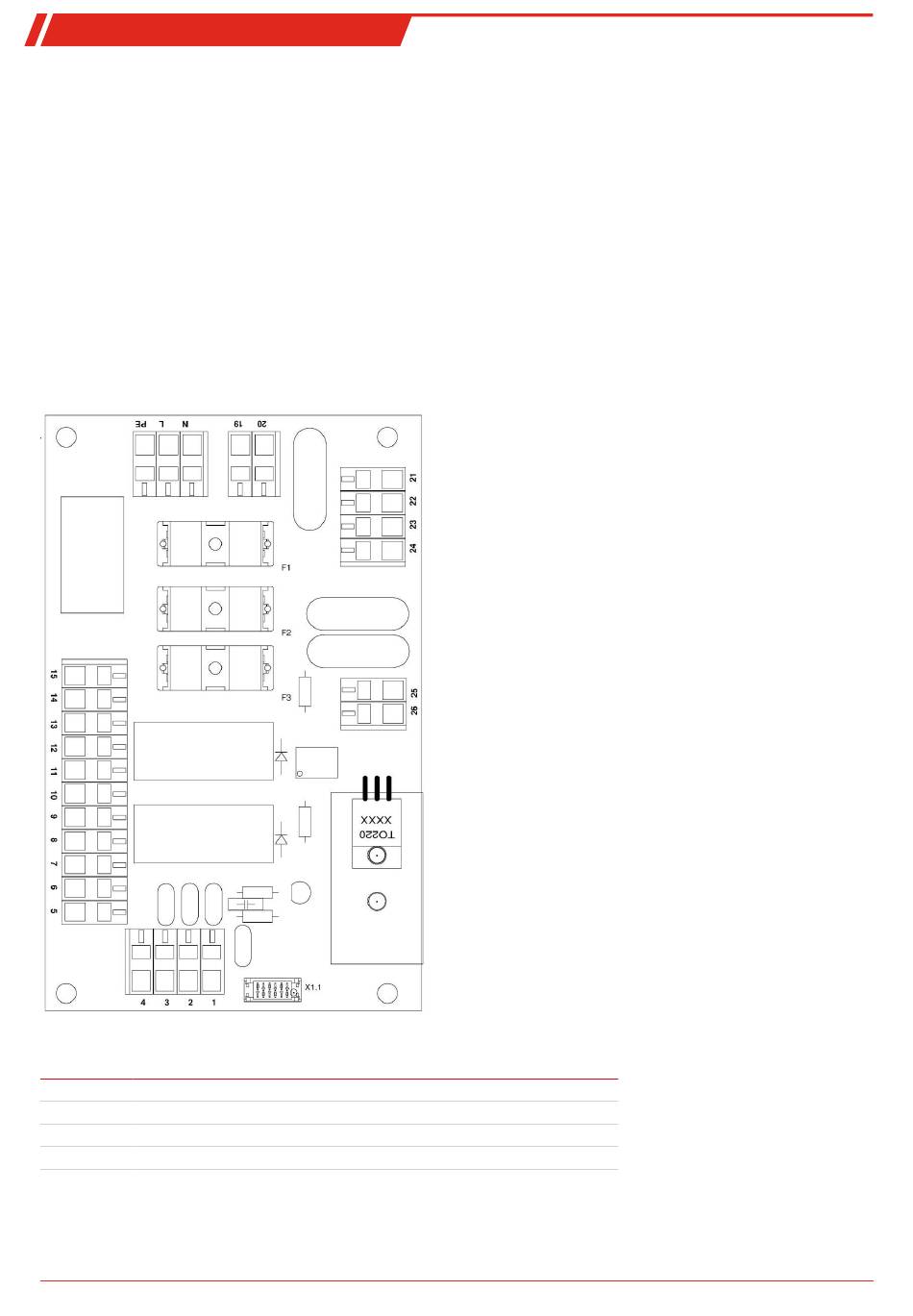

Fig. 2: Schéma électrique Électronique de complément
Pos
Fonction
F1
Appareil de base + pompes
F2
ligne chauffée, auto-régulante
F3
régulateur intégré
– Le fusible se trouve sur la platine supérieure sous un capuchon en plastique (voir Figure). Remplacer le fusible fin et remettre
le capuchon en place. Prenez en compte la tension d'alimentation pour choisir le bon fusible fin.
– Remonter la plaque frontale.
– Rétablir l'alimentation en tension ainsi que l'admission de gaz.
30 Bühler Technologies GmbH
Sécurisation
230 V
115 V
1,25 A
2,5 A
8 A
8 A
8 A
8 A
BF464004 ◦ 12/2019
