9 • Contrôle d'un Fixscreen
➊
Voir point 8.1
➋
➌
Indicatielijn
➍
Fixez la partie avant de la coulisse et de la coulisse d'accouplement (avec une clé Allen de 3).
Dans le cas d'usage du moteur en extérieur, le câble d'alimentation en PVC doit être
intégré dans un conduit résistant au vieillissement solaire.
➎
Contrôlez si les fins de course haute et basse du moteur sont réglées. Si les positions doivent
être reprogrammées, veuillez consulter les documents relatifs au réglage du moteur.
Lors du réglage de la fin de course inférieure, laissez toujours 10 millimètres entre la
barre de charge et la fin des coulisses afin que la toile soit toujours bien tendue.
➏
Abaissez la barre de charge dans la position la plus basse. Contrôlez si les barres de char-
ges sont positionnées à hauteur égale. Si ce n'est pas le cas, retournez au point 9.2.
➐
Contrôlez si tous les boulons, vis et écrous sont bien serrés !
➑
Enroulez et déroulez la toile à plusieurs reprises pour garantir un bon fonctionnement.
34
100 Slim (F)
® EVO
®

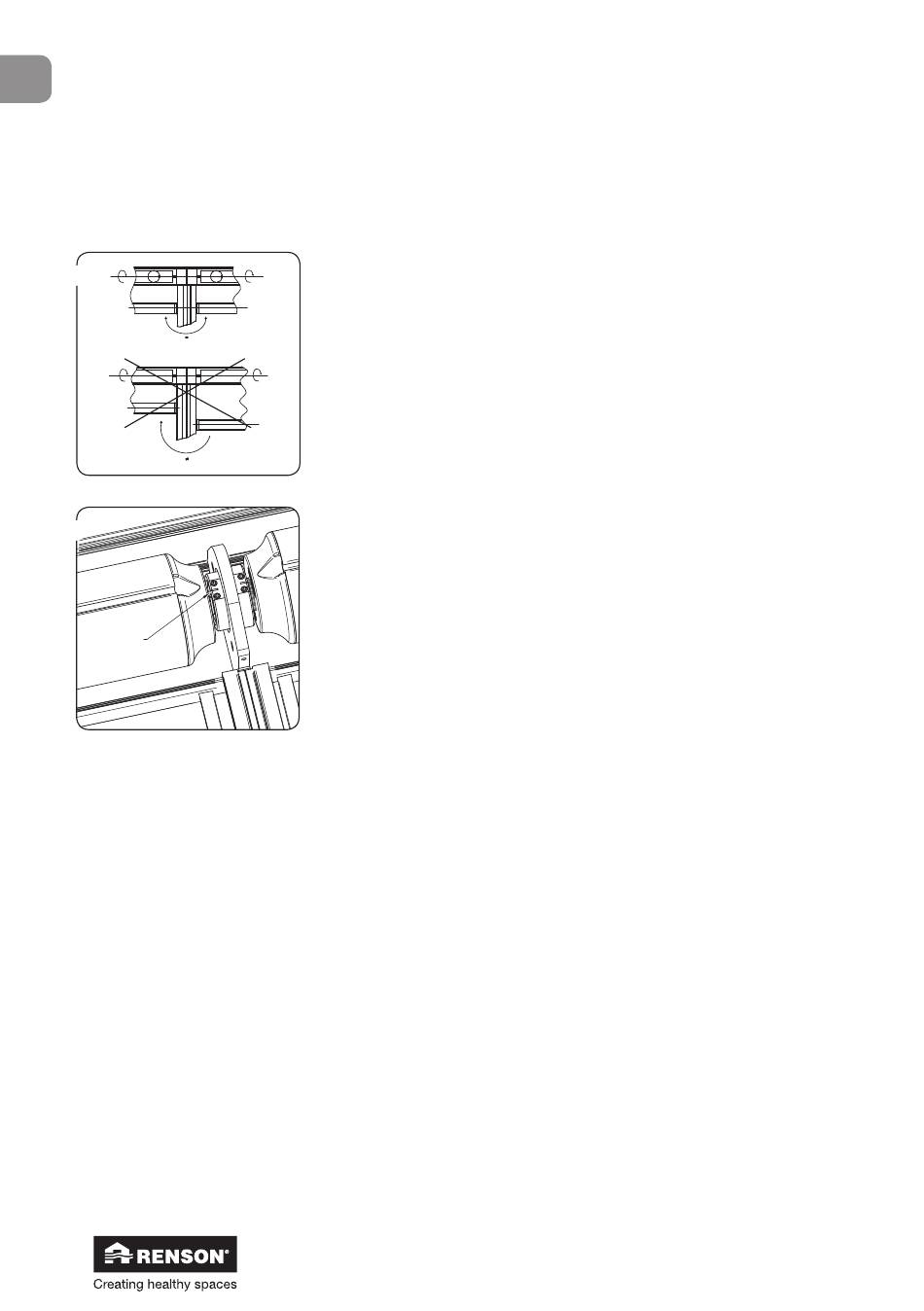

Contrôlez si les barres de charge sont positionnées à
hauteur égale.
Si ce n'est pas le cas, ceci peut être ajusté au niveau du tube
d'enroulement qui ne comporte pas de moteur. Ceux-ci doivent être
accouplés symétriquement, c'est-à-dire que les rainures des 2 tubes
d'enroulement doivent être exactement l'une en face de l'autre.
La toile doit être également tournée d'un nombre égal de tours de
manière à ce que les deux barres de charge soient exactement
l'une en face de l'autre
Desserrez les vis avec empreinte hexagonale du côté du tube
d'enroulement le plus bas et serrez-les de manière à ce que les
rainures soient l'une en face de l'autre.
Veillez à ce que la ligne indicatrice sur la pièce d'accouplement
ne soit jamais à l'extérieur de la zone indiquée sur l'embout
conique. Revissez les vis avec empreinte hexagonale.
accouplé
