Manuels Connexes pour Renson Fixscreen 85
Sommaire des Matières pour Renson Fixscreen 85
- Page 1 Fixscreen ® Fixscreen Fixscreen ® ® Fixscreen ® Fixscreen ® Mono AK...
-
Page 2: Table Des Matières
Nécessité d’une protection solaire un bâtiment ou une habitation orienté au soleil et comportant de grandes surfaces vitrées du côté sud offre de nombreux avantages. Durant l’automne, l’hiver et le printemps, on jouit des avantages de la pénétration des rayons du soleil. Mais en été, le climat intérieur peut devenir inconfortable et peut donner lieu à... -
Page 3: Introduction
Fixscreen® > le Fixscreen® a été développé par ReNsoN® sunprotection-screens et est le premier store au monde a être réellement résistant au vent. Grâce à un ingénieux système de tirette, la toile résiste au vent dans toutes les positions et arrête les insectes en position fermée. -
Page 4: Avantages
Avantages < Fixscreen® ✔ un store résistant au vent le Fixscreen® satisfait à la norme européenne eN13561 (classe 3 de résistance au vent). Fini les toiles de stores qui claquent et se déchirent ! ✔ Pas de formation de plis le principe de tirette garantit une toile tendue et sans plis. -
Page 5: Caractéristiques Techniques Du Fixscreen
caractéristiques techniques Fixscreen® > Essais de résistance au vent essais en soufflerie par le Von Karman institute for fluid dynamics. Rapport d’essai en soufflerie du Von Karman institute (n° eAR0410). essais en soufflerie jusqu’à 150 km/h. un Fixscreen® de 2000 x 2000 mm résiste à des vents jusqu’à 120 km/h (voir l’échelle de Beaufort) Fixscreen 120 km/h screen standard 30 km/h... -
Page 6: Essais De Pression
Essais de pression essai destructif par le csTc. la résistance au vent des protections solaires est déterminée sur base d’un test effectué dans un coffre à vent selon la norme NBN eN 1932 version 2001. les pressions hautes et basses sont exercées dans le caisson à vent à l’aide d’un ventilateur et d’un système de clapets électriques pour amener aux pressions à... -
Page 7: Essai D'impact
Essais en tension Tension admissible T /W = 13,5 (kg/cm) conditions : - Principe à tirette symétrique Fixscreen® - coulisse en aluminium 34 mm - coulisse en PVc Toile de screen Essai d’impact 1 kg essai : une sphère (1 kg) tombe de différentes hauteurs sur le store Résultat : la toile en fibres de verre cède d‘abord au centre. -
Page 8: Caractéristiques Du Produit Fixscreen
caractéristiques du produit < Fixscreen® Coupes Fixscreen ® Fixscreen ® Fixscreen ® / Fixscreen ® square design H ≤ 2700 mm softline design coulisse (s) Coulisses pour Fixscreen & 150 ® coulisse coulisse coulisse de couplage H ≤ 2700 mm coulisse de couplage (K) ouverte (s) fermée (G) -
Page 9: Le Tube D'enroulement

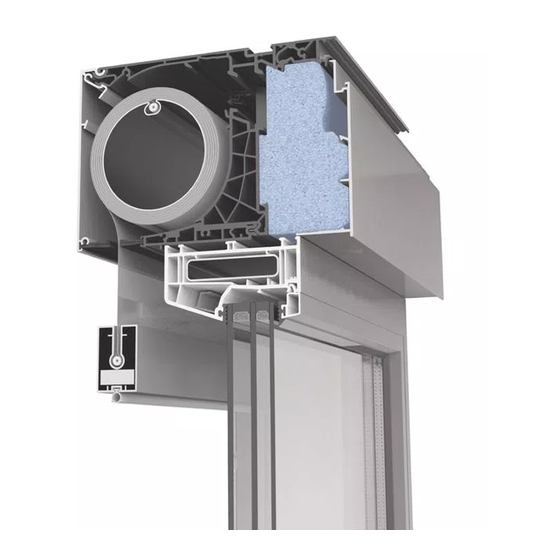

Le caisson le caisson est constitué de profils en aluminium extrudé. les extrémités sont pour- vues d’embouts en aluminium qui soutiennent le mécanisme d’enroulement et sont munis de chevilles afin de fixer le caisson sur les coulisses. le caisson est fermé par un profil avant arrondi, monté dans le caisson par des charnières et qui est démontable. - Page 10 caractéristiques du produit < Fixscreen® Mono AK Coupes small Medium+ coulisse (s) 50-100 50-70 Barre de charge Large+ X-Large+ 120-150 170-200 Caractéristiques techniques small Medium+ Large+ X-Large+ convient pour des épaisseurs de fenêtre (mm) 50-70 71-100 101-150 151-200 caisson (l x H) (mm) 121 x 127 151 x 131 201 x 131...
- Page 11 Le caisson le caisson est constitué de profils en PVc comprenant plusieurs compartiments, ce qui offre des prestations d’isolation thermique et acoustique excellentes. le caisson est achevé au moyen de deux profils en aluminium qui peuvent être commandés dans la même couleur que la menuiserie. les extrémités sont pourvues d’embouts en matière synthétique qui soutiennent le mécanisme d’enroulement et sont munis de chevilles afin de fixer le caisson sur les coulisses.
-
Page 13: Montage
Montage Fixscreen® 85 > lors du développement du Fixscreen®, l’accent a été mis sur la facilité d’emploi et la simplicité du montage. le caisson est auto-portant et est placé sur les coulisses. il existe 4 possibilités de montage : Direction du démontage du tube d’enroulement avec toile et du moteur situation de montage 1 situation de montage 4 Intérieur à... -
Page 14: Evo
Montage < Fixscreen® 100 il existe 5 possibilités de montage : Direction du démontage du tube d’enroulement avec toile et du moteur. situation de montage 1 situation de montage 4 5 mm* Au-dessus du châssis, avec caisson inversé, sans profil avant * prévoir 5 mm supplémentaires entre la hauteur du châssis et la partie Avant-corps, devant le châssis à... - Page 15 Coulisses Ø 5 FiXsCrEEN ® sTANDARD sTANDARD sTANDARD sTANDARD Ø 10 sTANDARD * Afin de pouvoir démonter le tube d’enroulement, dans le cas du choix de la petite coulisse S & G, le client doit prévoir un élément démontable sous le caisson. Celui-ci doit Fixation arrière Fixation latérale avoir une largeur minimum égale à...
-
Page 16: Evo (F)
Montage < Fixscreen® 150 il existe 5 possibilités de montage : Direction du démontage du tube d’enroulement avec toile et du moteur situation de montage 1 situation de montage 4 square design softline design square design Montage au-dessus du châssis Avant-corps, devant le châssis à... - Page 17 Montage Fixscreen® Mono AK > est monté en monobloc sur le châssis. il existe 4 versions selon les différentes épaisseurs de châssis : Direction du démontage du tube d’enroulement avec toile et du moteur situation de montage 4: Fixscreen® Mono AK small situation de montage 4: Fixscreen®...
- Page 18 Marque : NV RENSON Sunprotection-Screens SA ® Type : MS1 - MS4 - MS5 - MS6 - MS7 Le soussigné, Monsieur Paul Renson, mandaté par la société NV RENSON Sunprotection-Screens SA , déclare ® que l’ appareil décrit ci-dessus, pour autant qu’il soit installé, entretenu et utilisé...
-
Page 19: Type De Passage Et Position
électrique du moteur dans la coulisse Fixscreen ® Fixscreen ® Bestelformulier Fixscreen Mono AK ® Referentie klant Besteldatum Besteld door Fixscreen ® Leveringsadres Zelfde als links Klant nr. RENSON ® Klant Klant Adres Adres Postcode Gemeente Postcode Gemeente Contact Land Land Contact Tel. -
Page 20: Possibilités Techniques Du Fixscreen
Possibilités techniques < Fixscreen® situation de montage 1 : situation de montage 6 : commande manuelle commande manuelle situation de montage 1 : situation de montage 6 : situation de montage 4 : commande électrique commande électrique commande électrique Fixscreen ®... - Page 21 Fixscreen 85 : Fixscreen ® ® équerre 120 mm équerre 120 mm* NOUVEAU Fixscreen ® équerre 155 mm exemple 100 situation de montage 5 : situation de montage 7 : commande électrique commande électrique * Disponible à partir de septembre 2013 Fixscreen ®...
- Page 23 Possibilités techniques Fixscreen® Mono AK > Fixscreen® Mono AK small Fixscreen® Mono AK Medium+ situation de montage 4 : situation de montage 4 : commande électrique commande électrique Fixscreen® Mono AK Large+ Fixscreen® Mono AK X-Large+ situation de montage 4 : situation de montage 4 : commande électrique commande électrique...
-
Page 24: Types De Toiles
Types de toiles Fibres de verre cette toile de store est tissée en fils de fibres de verre munis d’un revêtement PVc. une toile en fibres de verre est indéformable, insensible à l’humidité et à la chaleur, imputres- cible et grand teint. les bords latéraux d’une toile achevée sont renforcés d’une bande transparente soudée d’une largeur de 13 mm et d’une épaisseur de 0,6 mm (épaisseur de la toile inclus). - Page 25 Fenêtres Crystal (Fixscreen® 150 Pour permettre un contact optimal avec l’extérieur, on peut placer des fenêtres crystal dans la toile en fibres de verre du Fixscreen® 150 il existe trois variantes de fenêtres au choix : • une fenêtre de 1200 x 1200 mm •...
- Page 26 stores possibles dans les protection solaires & toitures de terrasse Type de store Type marque Protection solaire verticale Fixscreen ® – – – – ✔ ✔ ✔ ✔ ✔* ✔* ✔* ✔ ✔ Fixscreen – – – – ® ✔ ✔...
-
Page 27: Aperçu Du Top 20 Ral
Aperçu du top 20 RAl Tous nos Fixscreens peuvent être livrés ano- disés ou thermolaqués dans les couleurs RAl standard. RAl 1013 RAl 1015 RAl 7016 RAl 7021 RAl 7030 RAl 7039 RAl 8019 RAl 9001 RAl 9007 RAl 9010 RAl 9016 MAT 7016 MAT 7021... -
Page 28: Entretien
à la toile la garantie couvre la fourniture de pièces de rechange, le montage sur place par l’installateur (éventuellement avec l’assis- tance d’un collaborateur technique de chez ReNsoN® sunprotection screens) ou une révision complète par le fabricant dans ses propres ateliers. -
Page 29: Conformité Ce
ReNsoN ® sunprotection-screens, iZ 1 Flanders Field, Kalkhoevestraat 45, Waregem, B-8790 est conforme à l’annexe ZA.1 de la norme européenne eN13561 :2004 eN 13561 store pour usage externe Résistance au vent : conforme classe technique 3 Paul Renson, Administrateur délégué... - Page 32 ReNsoN®, avec son siège principal situé à Waregem (Belgique), est un créateur de tendances en europe dans le domaine de la ventilation naturelle et de la protection solaire extérieure.
