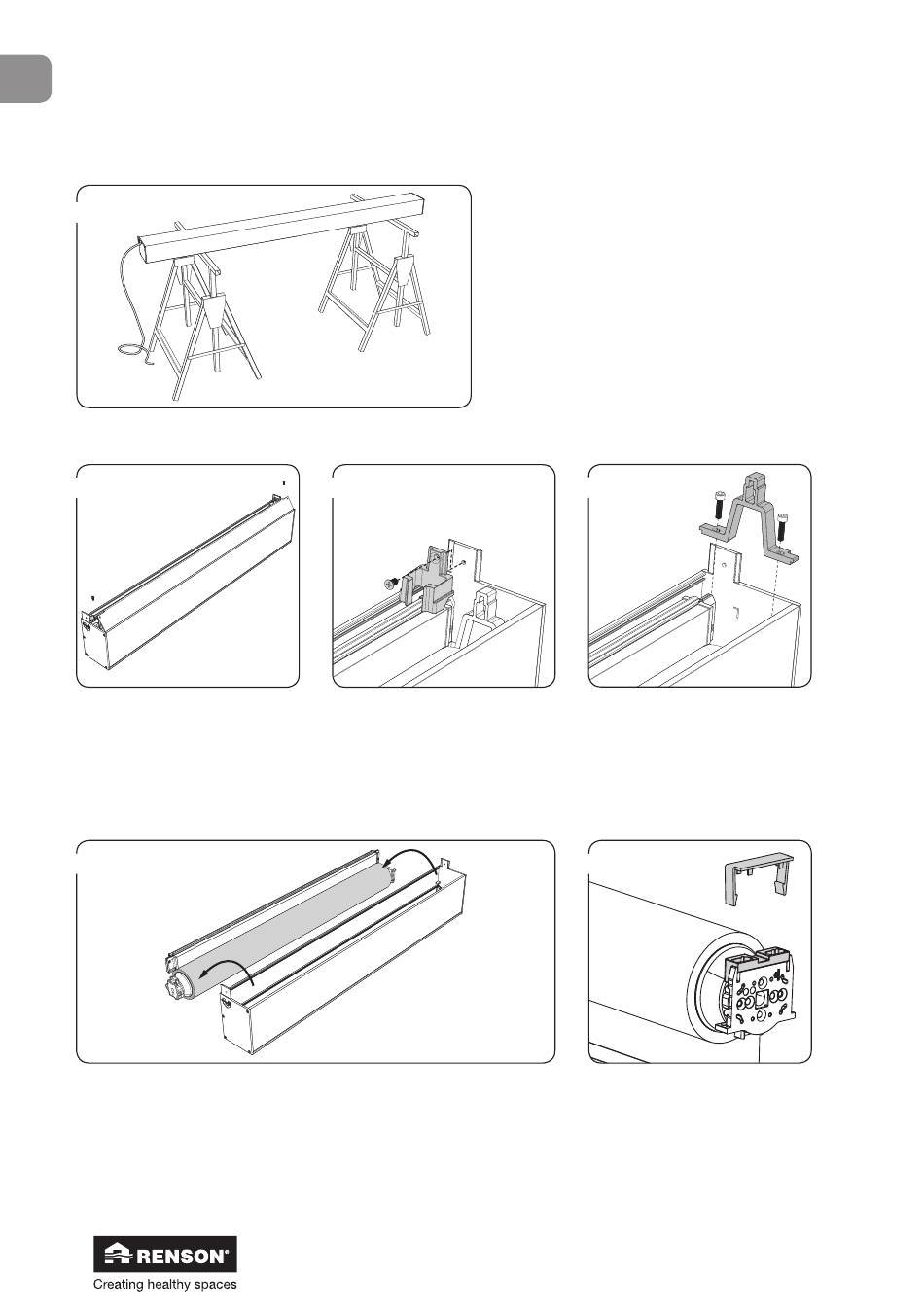

3 • Montage du caisson vide
➊
➋
Enlevez la plaque démonta-
ble en bas du caisson. Met-
tez le provisoirement dans un
endroit sec.
➎
Tirez le tube d'enroulement hors du caisson, sans forcer ni
utiliser d'outils. De ce fait le moteur peut être détaché de la
connexion Connect&Go et le tube d'enroulement avec la toile
et la barre de charge peut être démonté du caisson.
24
100 Slim (F)
® EVO
➌
➀
Dévissez la butée ➀
Pour la barre de charge (en
synthétique) à l'aide d'un
tournevis cruciforme.
Enlevez le caisson de l'emballage et
déposez-le sur un établi mobile ou 2
tréteaux. Pour le montage, l'utilisation
et l'entretien du store vous devez tenir
compte des prescriptions suivantes sur le
chantier (ne pas travailler sur des échel-
les, porter des vêtements de sécurité et
des chaussures de sécurité)
➍
Dévissez l'équerre en 'U' ➁
pour pouvoir démonter le
tube d'enroulement.
➏
Placez le capot de protection
noir sur la fiche Connect&Go
du côté du tube d'enroulement
afin de protéger les points de
contact.
