Renson Fixscreen 100 EVO Slim Instructions De Montage page 10

Fixscreen
nl
➏
➑
➒

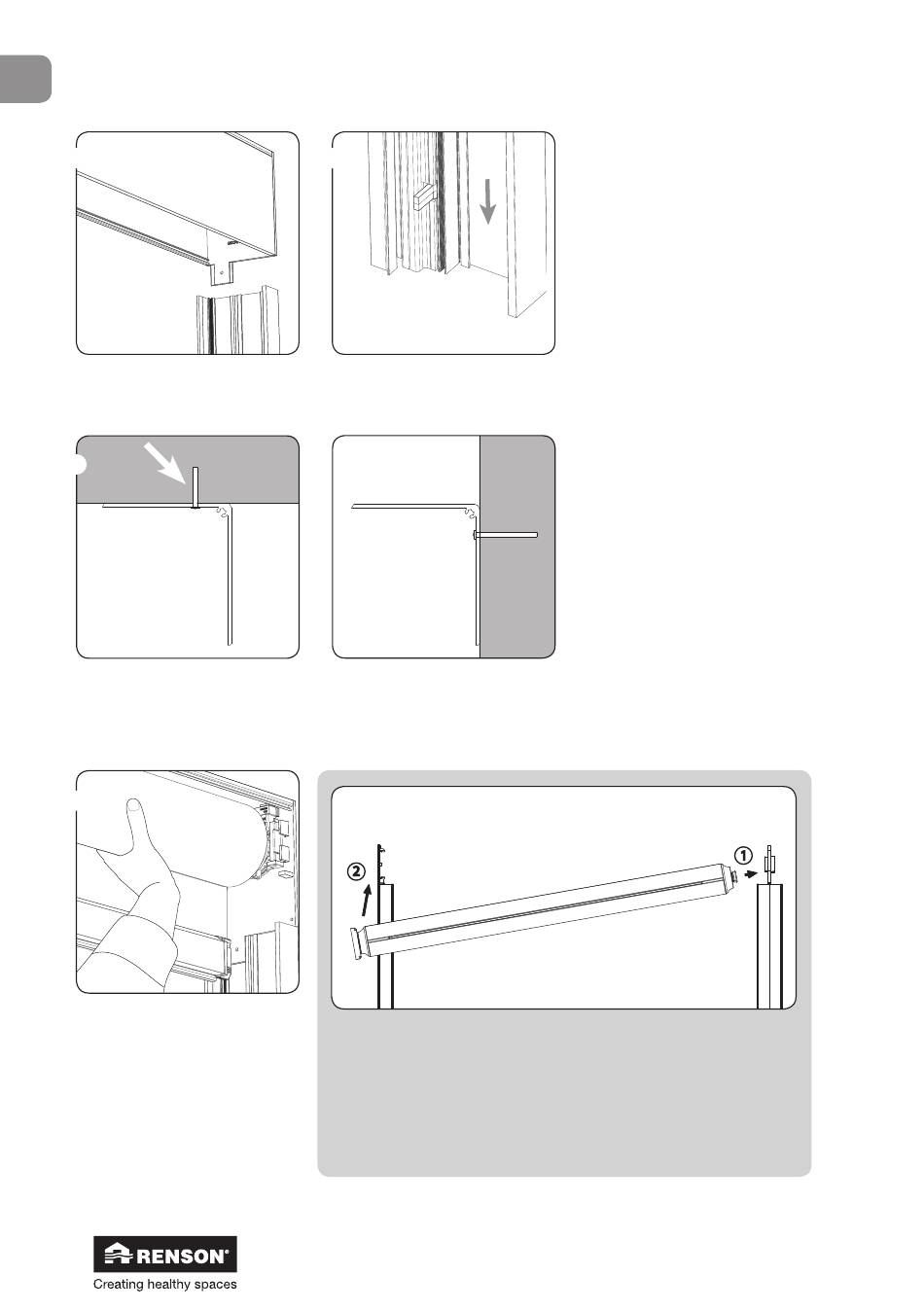

Plaats de doekrol, met
lichtjes uitgerolde doek,
rechtstreeks in de kast. On-
dersteun hierbij de onderlat.
Dankzij de Connect&Go
verloopt dit vlot.
10
100 Slim (F)
® EVO
➐
Bij een koppelzijgeleider past men eerst de doekrol in het
koppelstuk ➀. Daarna schuift u de doekrol in het inzetstuk
➁ en bevestigt u de kunststof schuif tegen de zijconsoles.
Plaats eerst het gedeelte waar de motor in zit; nadien het
gedeelte van de lager (voor veiligere montage). Onder-
steun hierbij de onderlat. Dankzij de Connect&Go-techno-
logie verloopt dit vlot.
Plaats de lege kast op de
achterste zijgeleiders en
schroef deze zijgeleiders met
inbussleutel 2,5 (DIN 915
M5x10) vast. Respecteer de
positie van de zijgeleider. De
klikker (zwart) zit onderaan de
zijgeleider.
De kast dient altijd geborgd te
worden, zoals op de tekening
aangegeven. Borg zo dicht
mogelijk tegen de uiteinden
van de kast (zie tekening).
Gebruik carosserievloten voor
het borgen. Indien u in het
midden van de kast borgt,
gebruik verzonken schroeven
zodat de doekrol niet tegen de
schroef aansleept bij het oprol-
len van de doek.
