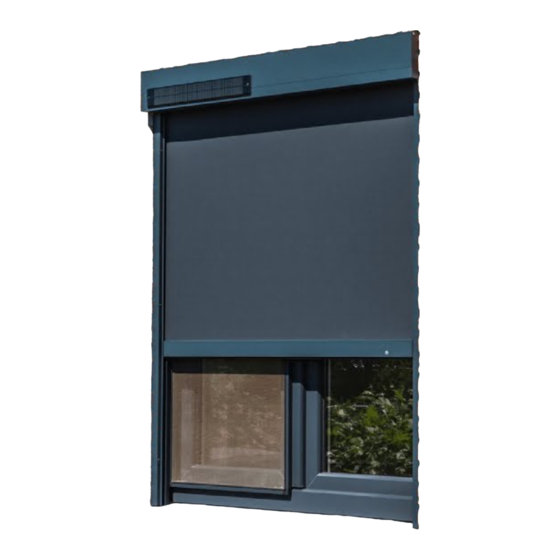

Renson Fixscreen 100 Solar Instructions De Montage

Masquer les pouces Voir aussi pour Fixscreen 100 Solar:

Publicité

Les langues disponibles

Les langues disponibles

Liens rapides

Télécharger ce manuel
Fixscreen
100 Solar
®
Montage-instructies
Instructions de montage

Publicité

loading

Manuels Connexes pour Renson Fixscreen 100 Solar

Sommaire des Matières pour Renson Fixscreen 100 Solar

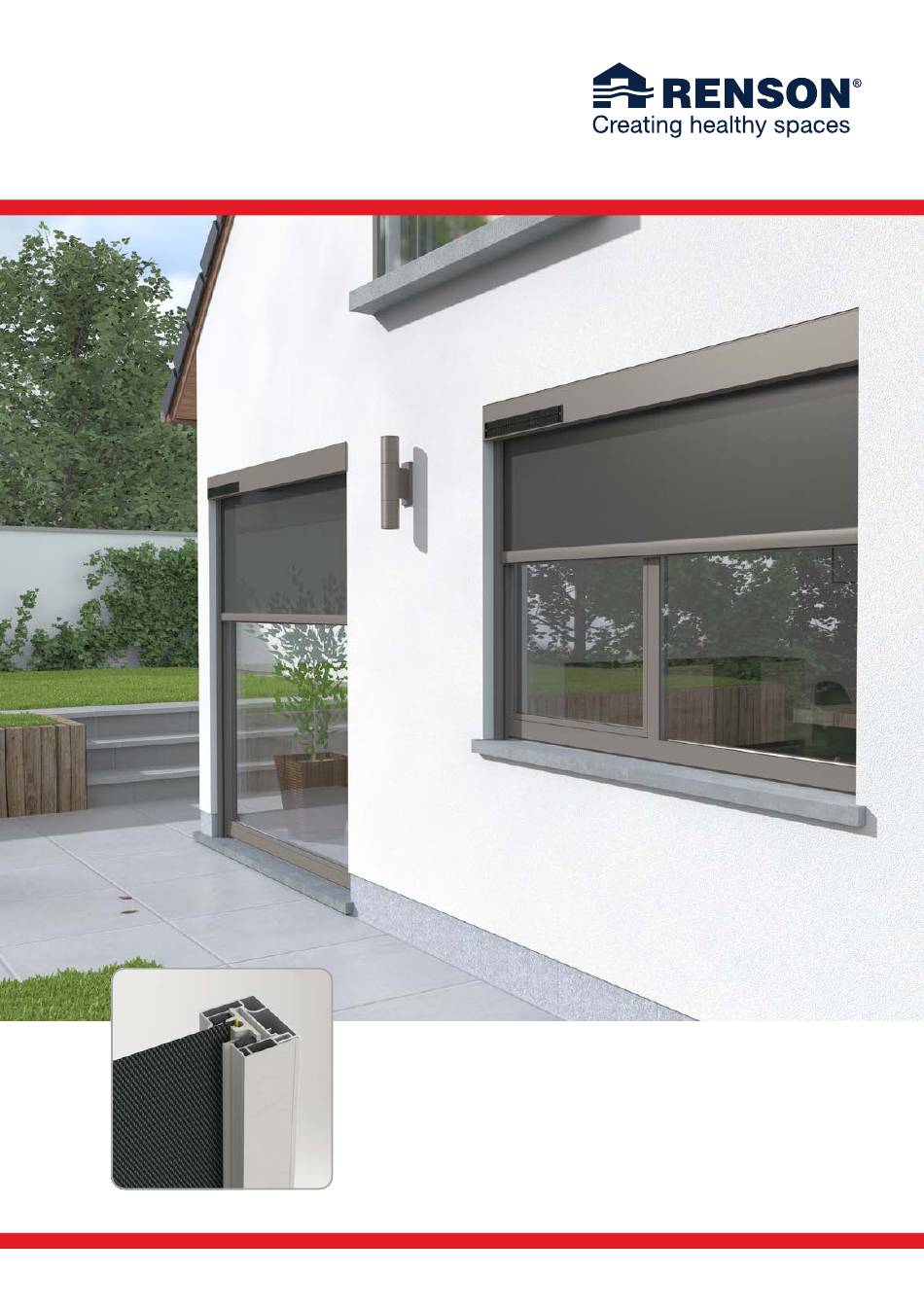

  • Page 1 Fixscreen 100 Solar ® Montage-instructies Instructions de montage...
  • Page 2 Fixscreen 100 Solar ® Inhoudstafel 1 • Algemeen .............................................. 2 • Montagesituatie ........................................... 3 • Montage ..............................................3.1 • Demontage van de zijgeleiders ............................3.2 • Montage van de zijgeleiders ............................... 3.3 • Montage van de kast ..................................3.4 • Borgen van de kast ....................................
  • Page 3 - baken de zone onder/rond de installatie duidelijk af - draag geschikte veiligheidskledij en veiligheidsschoenen - nauwkeurig werk is vlotter, veiliger en uiteindelijk sneller Fixscreen 100 Solar MS1 bestaat uit: – Square design kast met uitneembare doekset met motorbediening, die rechtstreeks wordt geborgd tegen de constructie.
  • Page 4 Fixscreen 100 Solar ® 2 • Montagesituatie Er bestaat 1 montagesituatie voor de Fixscreen 100 Solar. Square design Square design: zonnepaneel op afzonderlijke unit Voorbouw, voor het raam, Voorbouw, voor het raam, met volledig afgewerkte kast met volledig afgewerkte kast...
  • Page 5 Fixscreen 100 Solar ® 3 • Montage 3.1 • Demontage van de zijgeleiders Smalle zijgeleider vast profiel ➀ Ritsgeleider ➁ Smalle zijgeleider afneembaar profiel ➂ Klikker ➃ Afsluitstuk smalle zijgeleider ➄ • Demonteer de 2-delige zijgeleider. • Gebruik een inbussleutel nr. 3 voor het losschroeven van het afneembaar profiel van zijgeleider type ‘G’.
  • Page 6 Fixscreen 100 Solar ® 3.2 • Montage van de zijgeleiders Montage van voorgeboorde Zijdelingse montage van zijgeleider, vast profiel, via voorgeboorde zijgeleider, vast profiel (Ø 5 mm) achterzijde (Ø 5 mm) De gesloten zijgeleider is standaard voorgeboord (telkens de binnenkamer met Ø 10 mm). Er zijn 2 plaatsingsmogelijkheden voor de zijgeleider: zijdelings of via de achterzijde. Het boorgat Ø 10 mm is reeds voorgeboord, het boorgat Ø 5 mm dient nog te worden geboord.
  • Page 7 Verwijder het afscherm plaatje voor de kabel door de 2 schroeven los te draaien (deze stap is niet nodig bij de afzonderlijke unit met zonnepaneel). Opgelet: trek bij de Fixscreen 100 Solar MS1 pas na montage de bescherming van het zonnepaneel.
  • Page 8 Fixscreen 100 Solar ® Montage afzonderlijke unit met zonnepaneel, enkel voor Fixscreen Solar met RTS motor De afzonderlijke unit is achteraan niet standaard voorgeboord. Boor links en rechts om de unit op de gevel te fixeren (bevestigingsmateriaal niet meegeleverd). Trek de motorkabel door de geponste opening van de kast.
  • Page 9 Fixscreen 100 Solar ® 3.4 • Borgen van de kast Plaats de lege kast op het vast profiel van de zijgeleiders. Tip: na het plaatsen van de kast op het vast profiel van de zijgeleider, doe een controle met de waterpas vooraleer verder te gaan. Borg altijd aan de uiteinden van de kast, zo dicht mogelijk bij de zijconsoles (zie tekening).
  • Page 10 Fixscreen 100 Solar ® 3.5 • Montage van de doekset Na het borgen van de kast, mag de doekset gemonteerd worden. Doe dit met 2 personen. Ondersteun de onderlat tijdens het monteren van de doekset. Opgelet! Schuif de doekset links en rechts gelijktijdig in de schuiven. Enkel van toepassing bij RTS motor: Plaats het afschermplaatje terug in de kast met de 2 Torx schroeven met de tool T20.
  • Page 11 Fixscreen 100 Solar ® 3.6 • Sluiten van de kast en dichtmaken van de zijgeleiders Deze stap valt weg bij de afzonderlijke unit met zonnepaneel. Verbind de kabel van de motor met de connector in het afneembaar profiel van de kast. Let erop dat het haakje correct zit.
  • Page 12 Bij onderstaande situaties raden we af om de Fixscreen 100 Solar te monteren. Eventueel kan men wel opteren voor de versie met de afzonderlijke unit met zonnepaneel. Deze worden voorzien met een kabel van 5 m.
  • Page 13 ® Kan de Fixscreen 100 Solar in alle landen toegepast worden? De Fixscreen 100 Solar is wereldwijd verkrijgbaar, voor landen tussen 52° Noorder- en Zuider- breedte op onderstaande kaart. Dit toepassingsgebied werd overgenomen uit de voorschriften van Somfy. De Fixscreen 100 Solar kan toegepast worden in de ‘niet mogelijk’ zones maar doe altijd een controle op voorhand met de Solar by Somfy app.
  • Page 14 Fixscreen 100 Solar ® 5 • Technische kenmerken 5.1 • Technische kenmerken van de motor Spanning 12 V DC (min 11,5 V, max 14 V) 868 MHz (IO) Radiofrequentie 433,42 MHz (RTS) Beschermingsklasse IP 44 Werkingstemperatuur -10°C / +50°C en uitzonderlijk -20°C / +60°C Maximum aantal te programmeren 9 (IO) bedieningspunten...
  • Page 15 Fixscreen 100 Solar ® 6 • Eindafstelling van de eindpunten van de motor 6.1 • Somfymotor BOVENSTE EN ONDERSTE EINDPUNT AFREGELEN! Het bovenste en onderste eindpunt is nog niet afgeregeld. Afregeling bovenste eindpunt: Zorg ervoor dat de onderlat zo goed mogelijk aansluit met de kast (onderlat met verduisteringsstrip blijft deels zichtbaar).
  • Page 16 • Gebruik steeds originele onderdelen van de producent. Belangrijk om te weten • Renson biedt geen verantwoordelijkheid/garantie op automatische sturing van de motor van de screen, buiten de toepassingen van Somfy ®...
  • Page 17 Fixscreen 100 Solar ® 9 • Afdanking van het product Uw screen kan volledig worden gerecycled. Informeer u bij uw gemeente of dichtstbijzijnde recyclingstation over de lokale milieuvoorschriften. Bij het demonteren van de screen dient u de installatie spanningsloos te maken. Materialen moeten gescheiden worden bij de vernietiging van het product.
  • Page 18 Fixscreen 100 Solar ® Table des matières 1 • Généralités ............................................. 2 • Situation de montage ..................................... 3 • Montage ............................................3.1 • Démontage des coulisses ..............................3.2 • Montage des coulisses ................................3.3 • Montage du caisson ..................................3.4 • Fixation du caisson ..................................
  • Page 19 - Portez des vêtements et de chaussures de sécurité - Un travail soigné est plus facile, plus sûr et finalement plus rapide Le Fixscreen 100 Solar M1 se compose de : – Un caisson de forme Square avec un jeu de toile amovible avec commande motorisée qui est placé...
  • Page 20 Fixscreen 100 Solar ® 2 • Situation de montage Il existe 1 situation de montage pour le Fixscreen 100 Solar. Square design Square design: panneau solaire monté sur unité autonome Avant-corps, devant le châssis, Avant-corps, devant le châssis, avec caisson entièrement fini avec caisson entièrement fini...
  • Page 21 Fixscreen 100 Solar ® 3 • Montage 3.1 • Démontage des coulisses Coulisse étroite profil fixe ➀ Guide pour fermeture éclair ➁ Coulisse étroite profil amovible ➂ Clips ➃ Pièce de fermeture coulisse étroite ➄ • Démontez la coulisse en 2 parties. •...
  • Page 22 Fixscreen 100 Solar ® 3.2 • Montage des coulisses Fixation de coulisse Fixation latérale de coulisse préperforée, profil fixe, par préperforée, profil fixe (Ø 5 mm) l’arrière (Ø 5 mm) La coulisse fermée est préperforée (dans la partie intérieure Ø 10 mm). Il existe 2 types de montage pour la coulisse: arrière ou latéral. Le trou de Ø 10 mm is déjà préperforée, le trou de Ø 5 mm doit être percé...
  • Page 23 Enlevez la plaque de protection du câble en dévissant les 2 vis (cette étape n’est pas nécessaire avec un panneau solaire monté sur unité autonome). Attention : n’enlevez la protection du panneau solaire du Fixscreen 100 Solar M1 qu’en fin de montage.
  • Page 24 Fixscreen 100 Solar ® Montage du panneau solaire monté sur unité autonome, uniquement pour Fixscreen Solar avec moteur RTS Aucun préperçage n’est prévu à l’arrière de manière standard. Percez des trous à gauche et à droite pour fixer l’unité sur la façade (matériel de fixation non fourni). Faites passer le câble pour moteur à...
  • Page 25 Fixscreen 100 Solar ® 3.4 • Fixation du caisson Placez le caisson vide sur le profil fixe des coulisses. Conseil : après la pose du caisson sur le profil fixe de la coulisse, effectuez un contrôle avec un niveau avant de poursuivre. Fixez toujours les extrémités du caisson aussi près des consoles latérales que possible (voir dessin).
  • Page 26 Fixscreen 100 Solar ® 3.5 • Montage du jeu de toile Après la fixation du caisson, le jeu de toile peut être monté. Faites cela avec 2 personnes. Soutenez la barre de charge lors du montage du jeu de toile. Attention ! Faites glisser le jeu de toile dans les glissières à...
  • Page 27 Fixscreen 100 Solar ® 3.6 • Fermeture du caisson et des coulisses Cette étape n’a pas lieu d’être avec un panneau solaire monté sur l’unité autonome. Reliez le câble du moteur avec le connecteur dans le profil amovible du caisson. Veillez à ce que le crochet soit placé correctement.
  • Page 28 Veillez à ce que le panneau solaire ne soit pas recouvert de neige et que les cellules ne soient pas cachées par des plantes, une avancée de toiture,etc. En cas de situations suivants, Renson conseille de pas monter le Fixscreen 100 Solar ou éventuellement avec le panneau solaire monté sur une unité autonome, équipé avec un câble de 5 m.
  • Page 29 Le Fixscreen 100 Solar peut-il être utilisé dans tous les pays ? Le Fixscreen 100 Solar est disponible dans le monde entier, pour les pays situés entre 52° Nord et Sud sur la carte ci-dessous. Ce champ d’application a été repris des instructions de Somfy.
  • Page 30 Fixscreen 100 Solar ® 5 • Caractéristiques techniques 5.1 • Les caractéristiques techniques du moteur Tension 12 V DC (min 11,5 V, max 14 V) 868 MHz (IO) Fréquence radio 433,42 MHz (RTS) Indice de protection IP 44 -10°C / +50°C et exceptionnellement -20°C / Température d’utilisation +60°C Nombre maximal de points de...
  • Page 31 Fixscreen 100 Solar ® 6 • Mise au point finale 6.1 • Moteur Somfy RÉGLEZ LA FIN DE COURSE SUPÉRIEURE ET INFÉRIEURE! La fin de course supérieure et inférieure ne sont pas encore réglées. Le réglage de la fin de course supérieure: Assurez-vous que la barre de charge raccorde le mieux possible au caisson (la barre de charge avec bande occultante reste partiellement visible).
  • Page 32 Somfy ® • Renson ne peut pas garantir que le protocole de communication pour l’automatisation de bâtiment et/ou la domotique est compatible avec le moteur du store. • Une légère formation de plis pour les toiles est possible et n’est pas couverte par la garantie! •...
  • Page 33 Fixscreen 100 Solar ® 9 • Élimination du produit Votre screen est entièrement recyclable. Informez-vous auprès de votre commune ou de la déchetterie au sujet des prescriptions locales en matière d’environnement. Lors du démontage du screen vous devez débrancher l’installation. Les matériaux doivent être triés lors de la destruction du produit.
  • Page 34 Fixscreen 100 Solar ®...
  • Page 35 Fixscreen 100 Solar ®...
  • Page 36 Toutes les photos représentées illustrent un cliché d’une situation à un moment donné. Le produit réel peut varier suite à une adaptation éventuelle. Renson se réserve le droit d’apporter des modifications techniques au produit présenté. ® Vous pouvez télécharger les brochures les plus récentes sur www.renson.eu *L2001240*...
