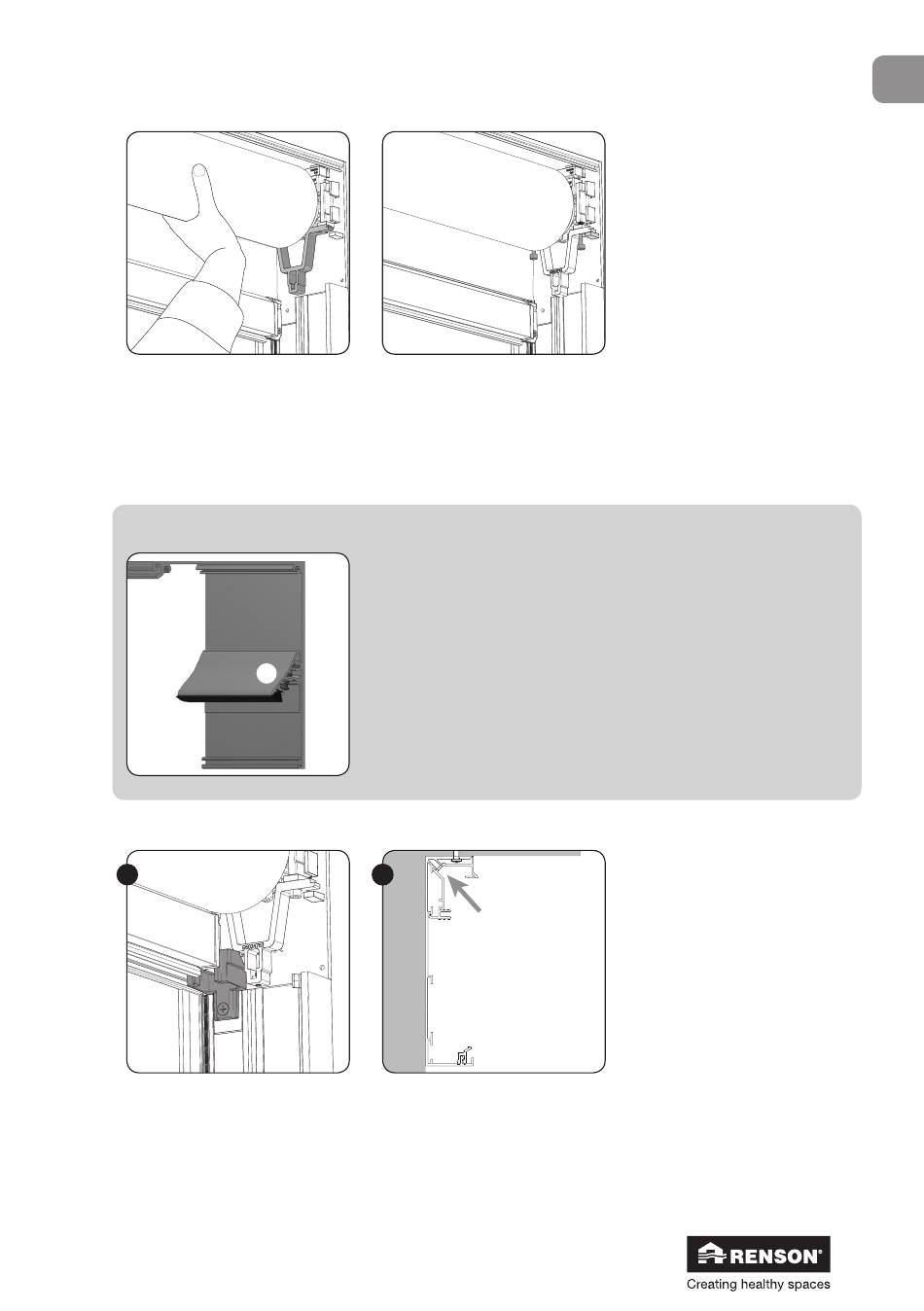

Attention! N'oubliez pas de revisser l'équerre en U à sa
place. N'oubliez pas de supporter la barre de charge. Il faut
que l'équerre soit bien fixée pour un montage efficace de la
plaque démontable en bas du caisson.
Attention : Au cas d'un moteur Detecto vous devez encore installer le profil de guidage de la toile.
➂
10
Placez la butée en synthé-
tique pour la fixation du
profil de finition inférieur du
caisson.
Fixscreen
Placez le profil de guidage de la toile :
1. Ce profil se situe derrière la toile et est accroché à la
rainure pour vis
2. Positionnez le profil aligné avec le capot arrière
3. Vissez les vis sous le profil à l'aide d'un tournevis cruci-
➀
forme
Tirez ensuite au profil pour vérifier qu'il est bien attaché.
➁
ø5
11
- Clippez la partie intermédiaire de la coulisse dans la partie
arrière de la coulisse. Il faut que les deux parties soient bien
assemblées pour visser la partie intermédiaire sur la partie
arrière de la coulisse.
- Vissez la partie intermédiaire sur les positions préperforées.
