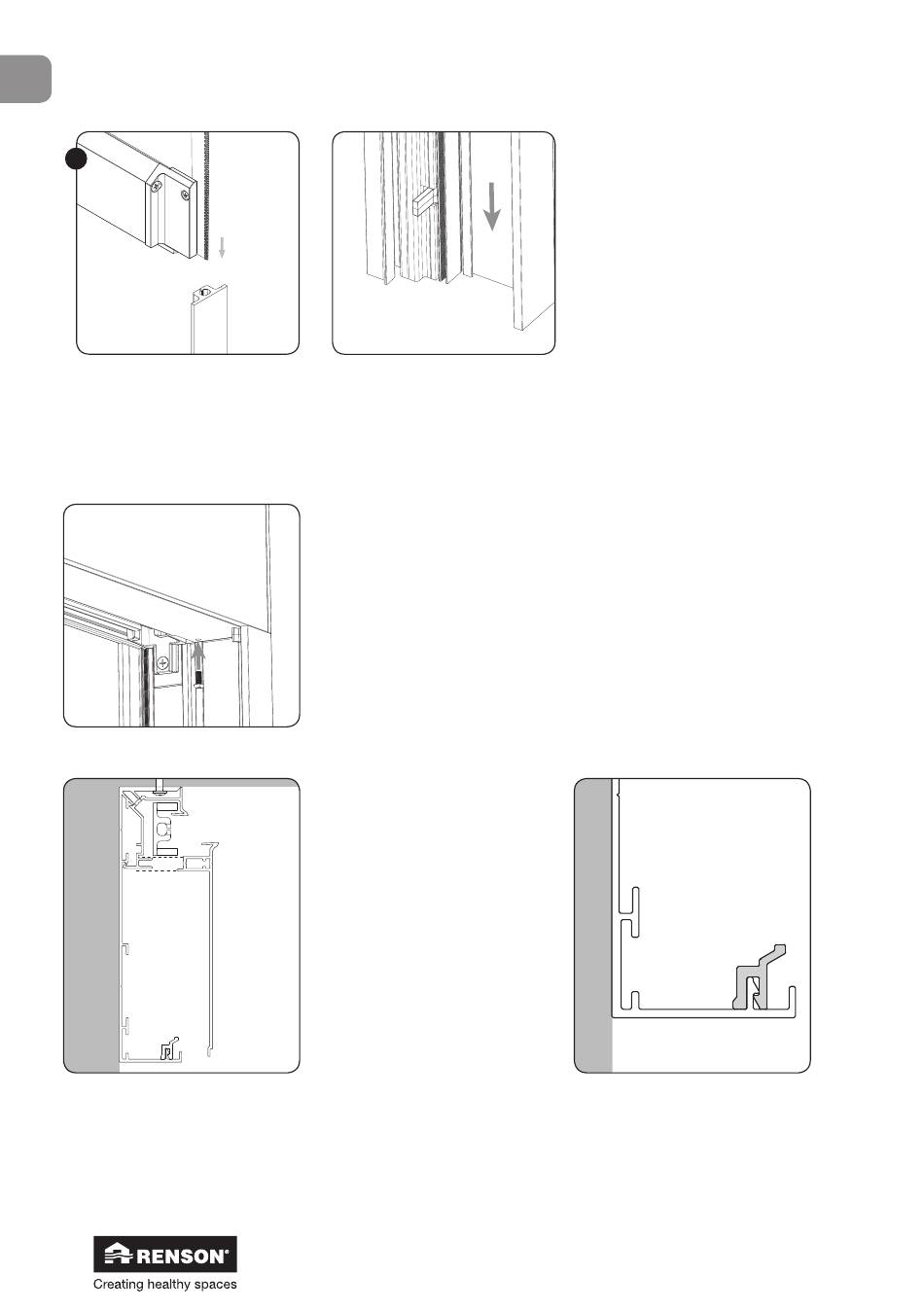

5 • Fermeture du caisson
ø5
Attention!
La barre de charge est rétractable dans le caisson. Veillez à ce
que la barre de charge ne vienne pas contre la toile du tube
d'enroulement!
30
100 Slim (F)
® EVO
Positionnez la plaque de fermeture sur sa position et fixez-la sur
l'équerre en U, pour chaque côté du caisson. Avec un screen
simple ou couplé : fermez le caisson avec la plaque sous le cais-
son et vissez-la à l'équerre en u des deux côtés du caisson au
moyen de 2 vis à la hauteur des embouts latéraux avec une clé
torx (DIN 7985 TX – M4x10 – A2)
- Placez la coulisse en HPVC
dans la partie intermédiaire
de la coulisse en Aluminium.
- Fixez la partie avant de la
coulisse
- Vérifiez que la toile glisse
librement sans tension dans
les coulisses synthétiques.
Pendant le réglage du
moteur, on fixe une fin de
course supérieure et inféri-
eure.
Glissez la toile dans la cou-
lisse en HPVC.
Veillez à respecter la bonne
direction de la coulisse.
La découpe en V de la cou-
lisse de tirette doit se trouver
au-dessus, le clips (noir)
est positionné au bas de la
coulisse.
En cas de coulisse profonde,
celle-ci est soutenue au moyen
de clips noirs. Ces clips sont
placés tous les 400 mm.
ø5
