Renson Fixscreen 100 Solar Instructions De Montage

Masquer les pouces Voir aussi pour Fixscreen 100 Solar:
Table des Matières

Publicité

Les langues disponibles

Les langues disponibles

Liens rapides

Télécharger ce manuel

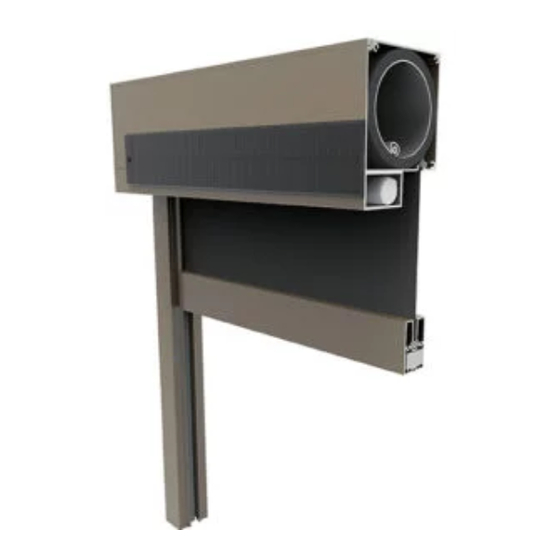

Fixscreen
100 Solar
®
Montage-instructies
Instructions de montage

Publicité

Chapitres

Table des Matières
loading

Manuels Connexes pour Renson Fixscreen 100 Solar

Sommaire des Matières pour Renson Fixscreen 100 Solar

  • Page 1 Fixscreen 100 Solar ® Montage-instructies Instructions de montage...

  • Page 2: Table Des Matières

    Fixscreen 100 Solar ® Inhoudstafel 1 • Algemeen .............................................. 2 • Montagesituatie ........................................... 3 • Montage bij montagesituatie 1 ................................4 • Plaatsing van de lege kast ................................... 5 • Veel gestelde vragen ......................................6 • Technische kenmerken ....................................6.1 • Technische kenmerken van de motor .......................

  • Page 3: Algemeen

    - Kabel aan motor van 3 m of 5 m (optie). Controleer of de verpakking alle onderdelen bevat. 2 • Montagesituatie Er bestaat 1 montagesituatie voor de Fixscreen 100 Solar. Square design Square design: los zonnepaneel Voorbouw, voor het raam,...

  • Page 4: Montage Bij Montagesituatie

    ‘G’ is een kunststof afdekplaatje; dat moet voorkomen dat de kunststof zijgeleider naar beneden zakt. Bij de Fixscreen 100 Solar • Dit plaatje mag verwijderd MS1 is er geen aansluiting worden indien de rail op op het elektriciteitsnet nodig. een horizontaal oppervlak rust (dorpel).

  • Page 5: Plaatsing Van De Lege Kast

    Voor het veilig monteren, gebruiken en onderhouden van de screen moet u voldoende voor- schriften in acht nemen op de werf (niet op ladders werken, veiligheidskledij en veiligheids- schoenen dragen). Opgelet: trek bij de Fixscreen 100 Solar MS1 pas na montage de bescherming van de zonnecel.
  • Page 6 Fixscreen 100 Solar ® • Altijd borgen (let erop dat de schroeven zo dicht mogelijk in de hoek van de kast worden geplaatst, om ieder contact tussen het opgerolde doek en de schroefkop te vermijden). • Bij een breedte > 3 m, is een extra borging van de kast in het midden nodig. •...
  • Page 7 Fixscreen 100 Solar ® Deze stap valt weg bij los zonnepaneel. Verbind de kabel van de motor met de connector in de voorkap. Let erop dat het haakje correct zit. Sluit de onderkant van de kast d.m.v. de 2 schroeven ter hoogte van de zijconsoles met een torxsleutel (DIN 7985 TX –...

  • Page 8: Veel Gestelde Vragen

    Bij onderstaande situaties raden we af om de Fixscreen 100 Solar te monteren. Eventueel kan men wel opteren voor de versie met het los zonnepaneel. Deze worden voorzien met kabellengtes van 3 en 5 m.
  • Page 9 ® Kan de Fixscreen 100 Solar in alle landen toegepast worden? De Fixscreen 100 Solar is wereldwijd verkrijgbaar, voor landen tussen 52° Noorder- en Zuider- breedte op onderstaande kaart. Dit toepassingsgebied werd overgenomen uit de voorschriften van Somfy. De Fixscreen 100 Solar mag niet toegepast worden in de ‘niet mogelijk’ zones, omdat de batterij niet bestand is tegen koude temperaturen onder -20°C en de werking hierdoor...

  • Page 10: Technische Kenmerken

    Fixscreen 100 Solar ® 6 • Technische kenmerken 6.1 • Technische kenmerken van de motor Voeding 12 V DC (min 11,5 V, max 14 V) Radiofrequentie 433,42 MHz Beschermingsklasse IP 44 Werkingstemperatuur -10°C / +40°C en uitzonderlijk -20°C / +60°C Maximum aantal te programmeren RTS bedieningspunten Maximum aantal te programmeren RTS...

  • Page 11: Eindafstelling Van De Eindpunten Van De Motor

    7 • Eindafstelling van de eindpunten van de motor 7.1 • Somfymotor BOVENSTE EN ONDERSTE EINDPUNT OPNIEUW AFREGELEN! Bovenste en onderste eindpunt is afgeregeld volgens fabrieksnorm van Renson. Afregeling bovenste eindpunt: Bovenste eindpunt wordt afgeregeld in de fabriek waarbij de onderlat zo goed mogelijk aansluit met de kast (onderlat met verduisteringsstrip blijft zichtbaar).

  • Page 12: Onderhoud

    Belangrijk om te weten • De netspanning dient voorzien te worden door een erkende electricien, volgens de geldende normen. • Renson biedt geen verantwoordelijkheid/garantie op automatische sturing van de motor van de screen, buiten de toepassingen van Somfy ® • Renson kan niet garanderen dat het communicatieprotocol voor gebouwautomatisering en/of domotica compatibel is met de screen motor.

  • Page 13: Afdanking Van Het Product

    Fixscreen 100 Solar ® 10 • Afdanking van het product Uw screen kan volledig worden gerecycled. Informeer u bij uw gemeente of dichtstbijzijnde recyclingstation over de lokale milieuvoorschriften. Bij het demonteren van de screen dient u de installatie spanningsloos te maken. Materialen moeten gescheiden worden bij de vernietiging van het product.
  • Page 14 Fixscreen 100 Solar ® Table des matières 1 • Généralités ............................................. 2 • Situation de montage ..................................... 3 • Montage pour M1 ......................................4 • Montage du caisson vide ..................................5 • Questions fréquentes ....................................... 6 • Caractéristiques techniques ................................6.1 •...

  • Page 15: Généralités

    - Câble pour moteur, de 3 ou 5 m (option). Contrôlez si l’emballage contient tous les éléments. 2 • Situation de montage Il existe 1 situation de montage pour le Fixscreen 100 Solar. Square design Square design: panneau solaire autonome Avant-corps, devant le châssis,...

  • Page 16: Montage Pour M1

    • Cette plaque peut être retirée si le rail repose sur une surface horizontale. Pour le Fixscreen 100 Solar M1 il n’est pas nécessaire d’être raccordé au réseau électrique. Coulisse G Fixation de coulisse Fixation de coulisse préperforée de l’arrière...

  • Page 17: Montage Du Caisson Vide

    Pour le montage, l’utilisation et l’entretien du screen vous devez tenir compte des prescriptions de sécurité sur le chantier (ne pas travailler avec des échelles, porter des vêtements et des chaussures). Attention : n’enlevez la protection de la cellule solaire du Fixscreen 100 Solar M1 qu’en fin de montage.
  • Page 18 Fixscreen 100 Solar ® • Toujours fixer le caisson (veillez à ce que les vis soient placées le plus près possible du coin du caisson pour éviter tout contact entre la toile enroulée et la tête de la vis). • Si la longueur du caisson est > 3,00 m, on recommande une fixation complémentaire du caisson au milieu (voir dessin).
  • Page 19 Fixscreen 100 Solar ® Cette étape n’a pas lieu d’être avec un panneau solaire autonome. Reliez le câble du moteur avec le connecteur. Veillez à ce que le crochet soit placé correctement. Fermez le côté inférieur du caisson à l’aide de 2 vis à la hauteur des embouts latéraux au moyen d’une clé...

  • Page 20: Questions Fréquentes

    En cas de situations suivants, Renson conseille de pas monter le Fixscreen 100 Solar ou éventuel- lement avec une cellulle solaire individuelle. La cellulle est équipée avec un longueur du câble de 3 ou 5 m (supplément).
  • Page 21 Le Fixscreen 100 Solar peut-il être utilisé dans tous les pays ? Le Fixscreen 100 Solar est disponible dans le monde entier, pour les pays situés entre 52° Nord et Sud sur la carte ci-dessous. Ce champ d’application a été repris des instructions de Somfy. Le Fixscreen 100 Solar ne peut pas être utilisé...

  • Page 22: Caractéristiques Techniques

    Fixscreen 100 Solar ® 6 • Caractéristiques techniques 6.1 • Les caractéristiques techniques du moteur Alimentation 12 V DC (min 11,5 V, max 14 V) Fréquence radio 433,42 MHz Indice de protection IP 44 -10°C / +40°C et exceptionnellement -20°C / Température d’utilisation +60°C Nombre maximal de points de...

  • Page 23: Mise Au Point Finale

    Fixscreen 100 Solar ® 7 • Mise au point finale 7.1 • Moteur Somfy RÉGLEZ DE NOUVEAU LA FIN DE COURSE SUPÉRIEURE ET INFÉRIEURE! La fin de course supérieure et inférieure sont réglées d’origine à l’usine. Le réglage de la fin de course supérieure: La fin de course supérieure est réglée d’origine à...

  • Page 24: Entretien

    Somfy ® • Renson ne peut pas garantir que le protocole de communication pour l’automatisation de bâtiment et/ou la domotique est compatible avec le moteur du store. • Une légère formation de plis pour les toiles est possible et n’est pas couverte par la garantie! •...

  • Page 25: Elimination Du Produit

    Fixscreen 100 Solar ® 10 • Elimination du produit Votre screen est entièrement recyclable. Informez-vous auprès de votre commune ou de la déchetterie au sujet des prescriptions locales en matière d’environnement. Lors du démontage du screen vous devez débrancher l’installation. Les matériaux doivent être triés lors de la destruction du produit.
  • Page 26 Fixscreen 100 Solar ®...
  • Page 27 Fixscreen 100 Solar ®...
  • Page 28 Toutes les photos représentées illustrent un cliché d’une situation à un moment donné. Le produit réel peut varier suite à une adaptation éventuelle. Renson se réserve le droit d’apporter des modifications techniques au produit présenté. ® Vous pouvez télécharger les brochures les plus récentes sur www.renson.eu *L2001240*...
