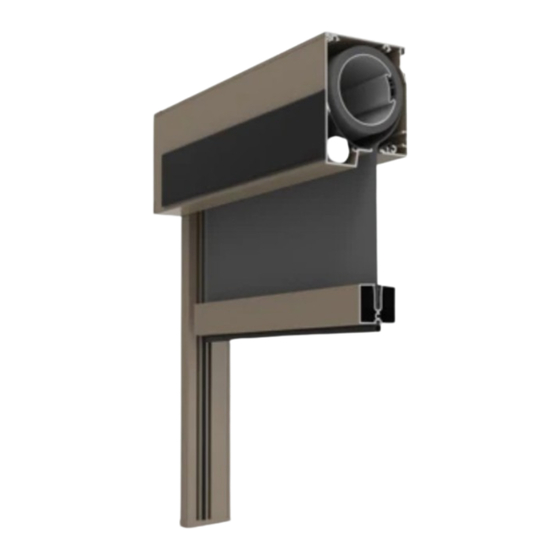

Renson Fixscreen MS 1 Instructions De Montage
Masquer les pouces
Voir aussi pour Fixscreen MS 1:
- Instructions de montage (36 pages) ,
- Instructions de montage (24 pages)
Manuels Connexes pour Renson Fixscreen MS 1
Sommaire des Matières pour Renson Fixscreen MS 1
- Page 1 Fixscreen Minimal Solar ® Voorbouw MS 1 - Avant-corps M 1 Montage-instructies Instructions de montage...
- Page 2 Fixscreen Minimal Solar - Voorbouw MS 1 ® Inhoudstafel 1 • Algemeen ....................3 2 • Montagesituatie ..................3 3 • Montage ....................4 3.1 • Demontage van de zijgeleiders............4 3.2 • Montage van de zijgeleiders ............... 5 3.3 • Montage van de kast ................7 3.4 •...
- Page 3 Fixscreen Minimal Solar - Voorbouw MS 1 ® 1 • Algemeen VEILIGHEID Neem voldoende veiligheidsvoorschriften in acht op de werf: - gebruik geen ladders maar een lift of hoogtewerker - baken de zone onder/rond de installatie duidelijk af - draag geschikte veiligheidskledij en veiligheidsschoenen - nauwkeurig werk is vlotter, veiliger en uiteindelijk sneller Fixscreen Minimal Solar bestaat uit: - Kast S, inclusief hoogwaardig doek, doekrol en motor.
- Page 4 Fixscreen Minimal Solar - Voorbouw MS 1 ® 3 • Montage 3.1 • Demontage van de zijgeleiders • Zijgeleider XS Klik het sluitprofiel van de Schuif nu het tussenprofiel De montagestift zit reeds zijgeleider open. van de zijgeleider los van voorgeassembleerd in de het vast profiel.
- Page 5 Fixscreen Minimal Solar - Voorbouw MS 1 ® 3.2 • Montage van de zijgeleiders OPMERKING: De montage van het vast profiel moet nauwkeurig gebeuren om de verdere montage en werking van de Fixscreen Minimal Solar vlot te laten verlopen. • Zijgeleider XS Het vast profiel van de zijgeleider kan zowel zijdelings of via de achterwand bevestigd worden aan de constructie.
- Page 6 Fixscreen Minimal Solar - Voorbouw MS 1 ® • Koppelzijgeleider C.40 Deze koppelzijgeleider is voorgeboord met sleuven (5 mm x 20 mm) om de 250 mm. Hou rekening met een maximale afstand van 500 mm tussen twee bevestigingspunten. Hou er rekening mee dat dit profiel zich aligneert met de onderkant van de kasten.
- Page 7 Fixscreen Minimal Solar - Voorbouw MS 1 ® 3.3 • Montage van de kast 3.3.1 • Borgen van de kast De Small kast mag maar moet niet geborgd worden. Het vastschroeven van de kast aan de zijgeleiders volstaat. Borgen kan op 2 manieren: •...
- Page 8 Fixscreen Minimal Solar - Voorbouw MS 1 ® • Door het kastprofiel rechtstreeks te borgen aan de achterliggende constructie. Om dit te kunnen doen, moet het doekbuispakket eerst gedemonteerd worden. Klik het kastprofiel open door Om het doekbuispakket te Vervolgens kan u de veer aan de uiterste zijden te verwijderen, trekt u aan het van de schuif indrukken...
- Page 9 Fixscreen Minimal Solar - Voorbouw MS 1 ® 3.4 • Borgen van de kast aan de zijgeleider ➀ De borging van de kast aan de zijgeleider gebeurt door middel van verstelbare montagestiften. Deze zitten reeds voorgeassembleerd in de zijgeleider. Los de montagestift met een inbussleutel 2,5, en verschuif de montagestift in de kast tot de pijl op de stift volledig verborgen zit.
- Page 10 Fixscreen Minimal Solar - Voorbouw MS 1 ® Draai het aluminium ritsgelei- Indien de onderlat reeds Draai vervolgens het sluitpro- derprofiel in het tussenprofiel voorgeassembleerd is, zorgt fiel in de zijgeleider en klik en verzeker dat het celrubber u ervoor dat de vinger van het vervolgens dicht.
- Page 11 Fixscreen Minimal Solar - Voorbouw MS 1 ® 3.6 • Ingebruikname motor Verwijder het plastiekje tussen de zijconsole en het afneembaar kastprofiel aan de motorzijde. De connec- tie tussen de batterij en de motor komt nu tot stand en het systeem kan bediend worden.
- Page 12 Fixscreen Minimal Solar - Voorbouw MS 1 ® click Duw het clipsprofiel in de onderlat. Druk hierbij zowel achter Schuif nu op van de ene als voor het doek op het clipsprofiel. zijde naar de andere zijde. ...
- Page 13 Fixscreen Minimal Solar - Voorbouw MS 1 ® 4 • Veel gestelde vragen Zijn er aandachtspunten naar plaatsing toe? Installeer het zonnepaneel nooit achter een raam of in de schaduw. De lichtgevoelige cellen moeten altijd bereikbaar blijven voor zonlicht, plaats er niets voor. Let erop dat het zonnepaneel sneeuwvrij blijft en dat de lichtgevoelige cellen niet bedekt worden door begroeiing, oversteek, enz.
- Page 14 Elk gebruik buiten het door Somfy bepaalde toepassingsgebied is niet conform. Hierdoor en door het negeren van de instructies in de handleiding, vervalt iedere aansprakelijkheid en garantie van Renson en kan de goede werking van het systeem niet gegarandeerd worden. NIET MOGELIJK 52°...
- Page 15 Fixscreen Minimal Solar - Voorbouw MS 1 ® 5 • Technische kenmerken 5.1 • Technische kenmerken van de motor Voeding 12 V DC (min 11,5 V, max 14 V) Radiofrequentie 433,42 MHz Beschermingsklasse IP 44 Werkingstemperatuur -10°C / +40°C en uitzonderlijk -20°C / +60°C Maximum aantal te programmeren RTS bedieningspunten Maximum aantal te programmeren RTS...
- Page 16 Fixscreen Minimal Solar - Voorbouw MS 1 ® 6 • Eindafstelling van de eindpunten van de motor 6.1 • Somfymotor BOVENSTE EN ONDERSTE EINDPUNT AFREGELEN! Het bovenste en onderste eindpunt is nog niet afgeregeld. Afregeling bovenste eindpunt: Zorg ervoor dat de onderlat zo goed mogelijk aansluit met de kast (onderlat met verduisteringsstrip blijft deels zichtbaar).
- Page 17 Fixscreen Minimal Solar - Voorbouw MS 1 ® 7 • Eindcontrole ➊ Vooraleer de motor op te starten: de haaksheid controleren. De diagonalen (D1 en D2) en de parallellen (H1 en H2) moeten zo veel als mogelijk gelijk zijn voor een goede ontrolling van het doek. D1 = D2 en H1 = H2 ➋...
- Page 18 • Gebruik steeds originele onderdelen van de fabrikant. Belangrijk om te weten • Renson biedt geen verantwoordelijkheid/garantie op automatische sturing van de motor van de screen, buiten de toepassingen van Somfy. • Renson kan niet garanderen dat het communicatieprotocol voor gebouwautomatisering en/of domotica compatibel is met de screen motor.
- Page 19 Fixscreen Minimal Solar - Voorbouw MS 1 ® 9 • Afdanking van het product Uw screen kan volledig worden gerecycled. Informeer u bij uw gemeente of dichtstbijzijnde recyclingstation over de lokale milieuvoorschriften. Materialen moeten gescheiden worden bij de vernietiging van het product. Brandbare materialen moeten van niet brandbare materialen gescheiden worden bij vernietiging van het product.
- Page 20 Fixscreen Minimal Solar - Avant-corps M 1 ® Table des matières 1 • Généralités ....................21 2 • Situation de montage ................. 21 3 • Montage ....................22 3.1 • Démontage des coulisses ..............22 3.2 • Montage des coulisses ..............23 3.3 •...
- Page 21 Fixscreen Minimal Solar - Avant-corps M 1 ® 1 • Généralités SÉCURITÉ Veuillez tenir compte des prescriptions de sécurité sur le chantier : - N’utilisez pas d’échelles mais un ascenseur ou un élévateur - Délimitez la zone sous et autour de l’installation - Portez des vêtements et de chaussures de sécurité...
- Page 22 Fixscreen Minimal Solar - Avant-corps M 1 ® 3 • Montage 3.1 • Démontage des coulisses • Coulisse XS Cliquez le profil de fermeture Détachez le profil intermé- Le goujon de montage est de la coulisse en position diaire de la coulisse en le déjà...
- Page 23 Fixscreen Minimal Solar - Avant-corps M 1 ® 3.2 • Montage des coulisses REMARQUE : Le montage du profil fixe doit se faire avec précision afin de faciliter le montage et le fonctionnement du Fixscreen Minimal Solar. • Coulisse XS Le profil fixe de la coulisse peut être fixé...
- Page 24 Fixscreen Minimal Solar - Avant-corps M 1 ® • Coulisse de couplage C.40 Cette coulisse de couplage est préperforée avec des trous (5 mm x 20 mm) tous les 250 mm. Tenez compte d’une distance maximale de 500 mm entre deux points de fixation.
- Page 25 Fixscreen Minimal Solar - Avant-corps M 1 ® 3.3 • Montage du caisson 3.3.1 • Fixation du caisson Le caisson Small peut mais ne doit pas être fixé, la fixation par vis du caisson aux coulisses est suffisante. Ceci est possible de 2 manières : •...
- Page 26 Fixscreen Minimal Solar - Avant-corps M 1 ® • En fixant le profil du caisson directement à la construction à l’arrière. Pour ceci, il faut d’abord démonter le tube d’enroulement. Ouvrez le profil du caisson Pour pouvoir enlever le tube Vous pourrez ensuite pousser en tirant sur les côtés d’enroulement, tirez sur la...
- Page 27 Fixscreen Minimal Solar - Avant-corps M 1 ® 3.4 • Fixation du caisson à la coulisse ➀ La fixation du caisson dans la coulisse se fait à l’aide de goujons de montage réglables. Ceux-ci sont déjà préassemblés dans la coulisse. Détachez le goujon de montage à l’aide d’une clé allen 2,5 et coulissez le goujon de montage dans le caisson jusqu’à...
- Page 28 Fixscreen Minimal Solar - Avant-corps M 1 ® Introduisez le guide pour fer- Si la barre de charge est Tournez ensuite le profil de meture éclair en aluminium déjà préassemblée, veillez fermeture de la coulisse en dans le profil intermédiaire à...
- Page 29 Fixscreen Minimal Solar - Avant-corps M 1 ® 3.6 • Mise en service du moteur Retirez le plastique entre la console latérale et le profil de caisson amovible du côté du moteur. La connexion entre la batterie et le moteur est maintenant établie et le système peut être utilisé.
- Page 30 Fixscreen Minimal Solar - Avant-corps M 1 ® click Poussez le profil clips dans la barre de charge. Pour cela, Glissez maintenant d’un côté poussez la toile sur le profil clips à l’arrière comme à l’avant. à l’autre. ...
- Page 31 Veillez à ce que le panneau solaire ne soit pas recouvert de neige et que les cellules ne soient pas cachées par des plantes, une avancée de toiture,etc. En cas de situations suivants, Renson conseille de pas monter le Fixscreen Minimal Solar. Avancées de Balcons Avancées...
- Page 32 Toute utilisation hors de la zone déterminée par Renson n’est pas conforme. Dans ce cas, et par la négation des instructions reprises dans le manuel d’utilisation, le bon fonctionnement du store ne sera pas garanti et la responsabilité de Renson ainsi que la garantie ne seront pas prises en compte.
- Page 33 Fixscreen Minimal Solar - Avant-corps M 1 ® 5 • Caractéristiques techniques 5.1 • Les caractéristiques techniques du moteur Alimentation 12 V DC (min 11,5 V, max 14 V) Fréquence radio 433,42 MHz Indice de protection IP 44 -10°C / +40°C et exceptionnellement -20°C / Température d’utilisation +60°C Nombre maximal de points de...
- Page 34 Fixscreen Minimal Solar - Avant-corps M 1 ® 6 • Mise au point finale 6.1 • Moteur Somfy RÉGLEZ LA FIN DE COURSE SUPÉRIEURE ET INFÉRIEURE! La fin de course supérieure et inférieure ne sont pas encore réglées. Le réglage de la fin de course supérieure: Assurez-vous que la barre de charge raccorde le mieux possible au caisson (la barre de charge avec bande occultante reste partiellement visible).
- Page 35 Fixscreen Minimal Solar - Avant-corps M 1 ® 7 • Contrôle final ➊ Avant de démarrer le moteur : contrôlez l’équerrage. Les diagonales (D1 et D2) et les parallèles (H1 et H2) doivent être absolument identiques pour le bon déroulement de la toile. D1 = D2 et H1 = H2 ➋...
- Page 36 • Renson n’offre pas de garantie/n’engage pas sa responsabilité pour la commande automatique du moteur du store, en dehors des applications de Somfy. • Renson ne peut pas garantir que le protocole de communication pour l’automatisation de bâtiment et/ou la domotique est compatible avec le moteur du store.
- Page 37 Fixscreen Minimal Solar - Avant-corps M 1 ® 9 • Élimination du produit Votre store est entièrement recyclable. Informez-vous auprès de votre commune ou de la déchetterie au sujet des prescriptions locales en matière d’environnement. Les matériaux doivent être triés lors de la destruction du produit. Les matériaux inflammables doivent être séparés des matériaux ininflammables.
- Page 38 Fixscreen Minimal Solar - Voorbouw MS 1 ®...
- Page 39 Fixscreen Minimal Solar - Avant-corps M 1 ®...
- Page 40 Toutes les photos représentées illustrent un cliché d’une situation à un moment donné. Le produit réel peut varier suite à une adaptation éventuelle. Renson se réserve le droit d’apporter des modifications techniques au produit présenté. ® Vous pouvez télécharger les brochures les plus récentes sur www.renson.eu *L2001370*...
