Situation De Montage 7A & 7B - Renson Fixscreen 100 EVO Slim Instructions De Montage

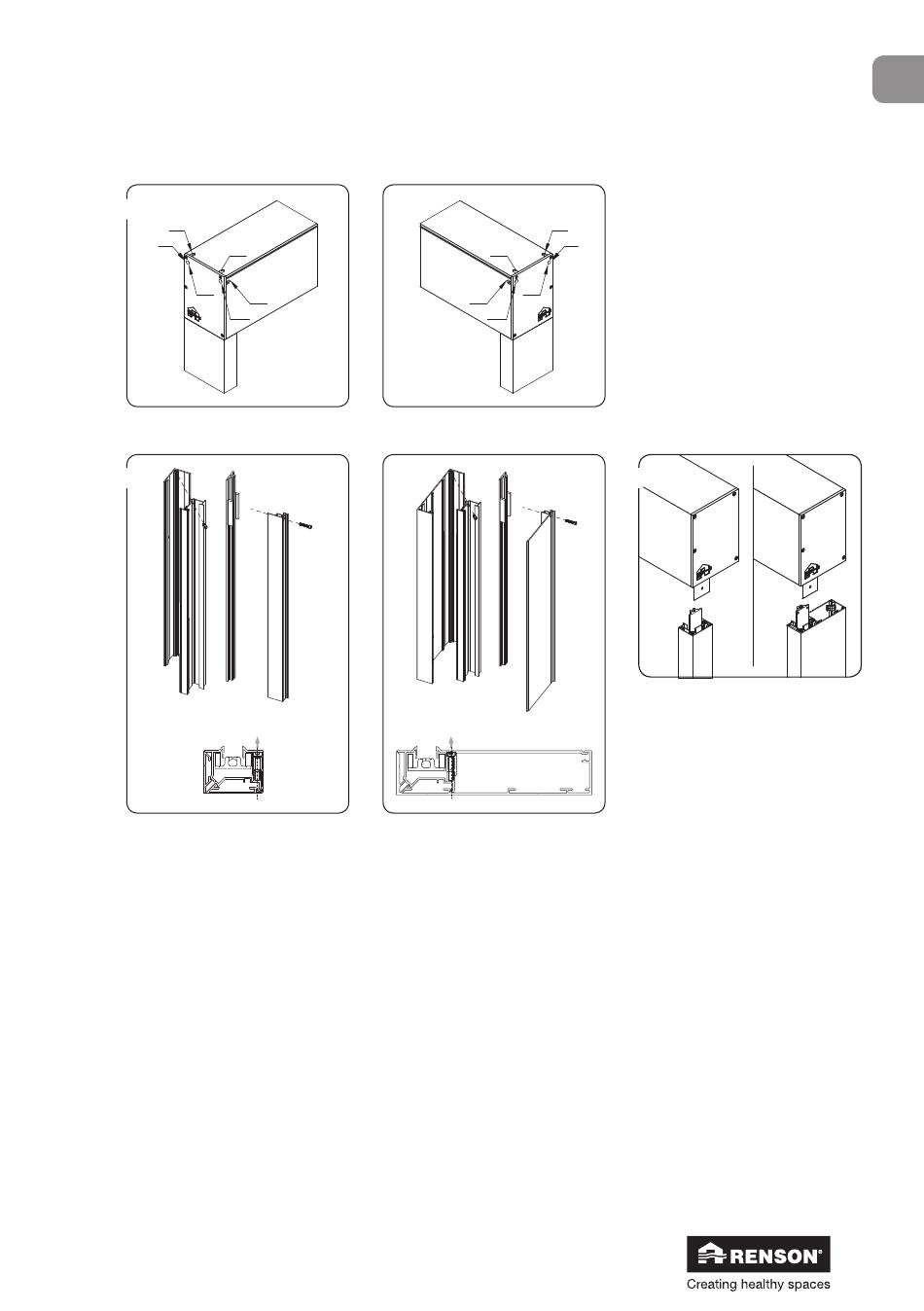

4 • Situation de montage 7A & 7B
➊
LF LF
LB LB
LV LV
LH LH
LN
LW LW
➋
Coulisse fermée 'G'
• Démontez les coulisses en 3 parties et si c'est d'application, également la coulisse de couplage.
• Démontez d'abord la face avant de coulisse avec une Clé Allen 3.
➍
La partie arrière des coulisses n'est pas préperforée. La partie centrale est préperforée pour
le montage. Pour la partie arrière vous devez perforer les trous vous-mêmes.
- Les trous préperforés sont prévus tous les 250mm. Tenez compte d'une distance maximale
de 750mm entre deux trous pour le montage.
- Les perforations doivent être le plus droit possible pour garantir une fixation solide (même
en cas de charge de vent).
En cas de coulisse 'D' il est conseillé d'effectuer la perforation à l'avance par le côté extéri-
eur. Tenez compte du fait que dans le montage 7 les coulisses sont placées derrière la bat-
tée!
Fixscreen
CF1
RV
LN RN RN
RW
Coulisse profonde 'D'
35 35
100
®
CF1
Si le raccordement à
l'alimentation électrique du
RF RF
moteur se fait de l'extérieur
RB RB
RV
vers l'intérieur, vous devez
forer une ouverture de 10mm
RH RH
dans le mur pour permettre un
RW
passage vers l'intérieur du câ-
ble du moteur, selon le type de
passage (B, F, H, N, W & V).
➌
La coulisse pour tirette en
PVC dépasse de la coulisse
pour tirette en aluminium. En
cas de raccourcissement de
la coulisse de tirette tenez
compte de cette longueur
supplémentaire!
35 35
Slim (F)
EVO
CF2 CF2
LF LF
LB LB
LV LV
LH LH
LN
LW LW
25
fr
LN
58 5
