Fixscreen
nl

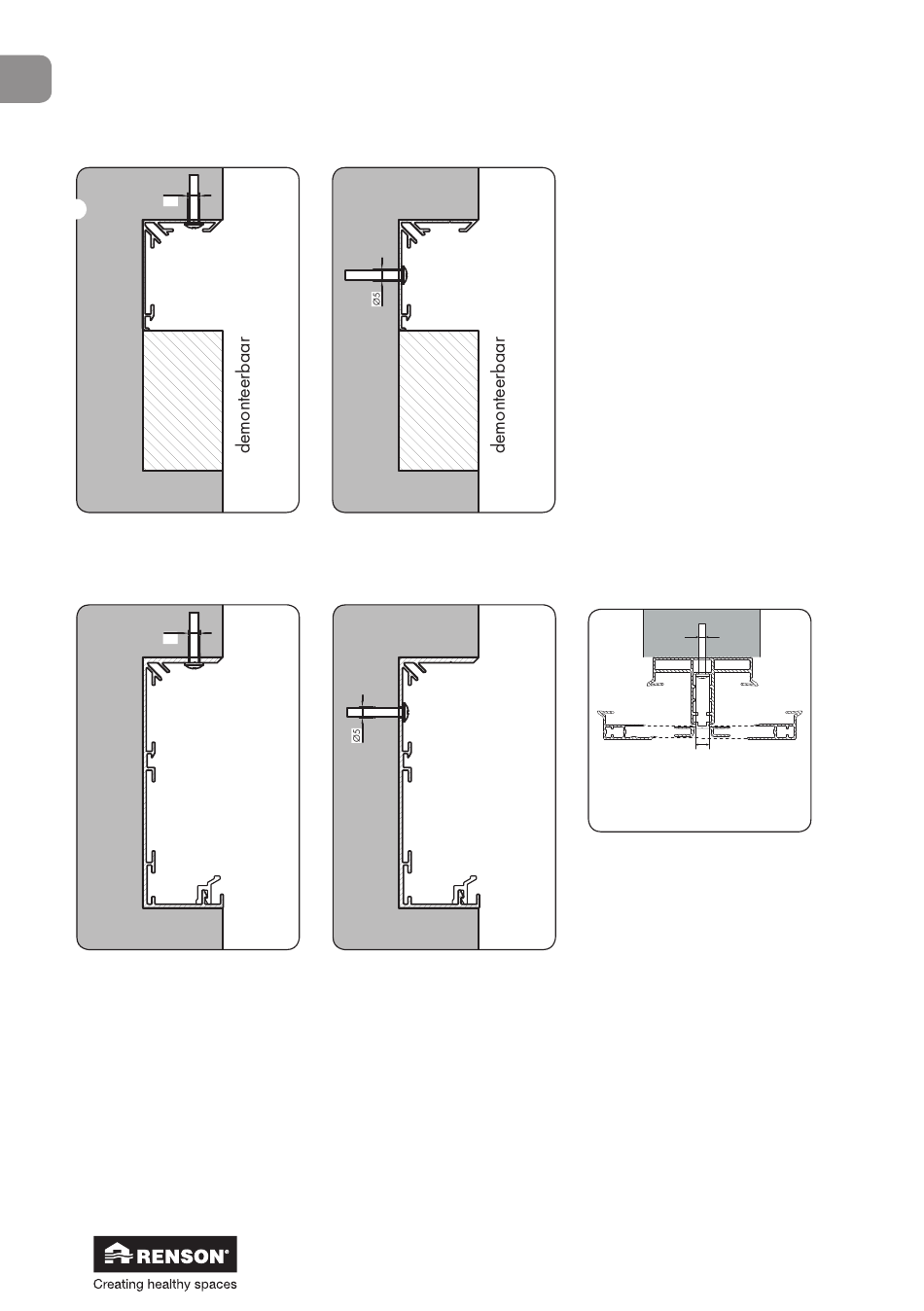

MONTAGESITUATIE 7A
➎
Ø 5
Ø5
Montage van zijgeleider G
via achterwand (ø5mm)
Ø 5 Ø 5
Ø5
Montage van zijgeleider D
via achterwand (ø5mm)
8
100 Slim (F)
® EVO
Zijdelingse montage van
zijgeleider G (ø5mm)
Zijdelingse montage van
zijgeleider D (ø5mm)
Opmerking: Om de doekrol
te kunnen demonteren, moet
Ø 5
bij de keuze van de smalle
zijgeleider G, de klant zelf
iets demonteerbaar voorzien
onder de kast. Dit met een
minimale breedte van de
diepte van de kast min de
diepte van de smalle zijge-
leider en minimale hoogte
van 800 mm (bij een max
breedte van 4000 mm bij
een enkel screen).
Montage koppelzijgeleider
via achterwand
Ø 5
Ø 5
ø5
ø10
Ø 5
