2. EXPLICATIONS CONCERNANT LE PRODUIT
2.5 Équipement de commande
L'équipement de la salle de commande,
qui permet de commander le moteur à dis-
tance, est composé d'un tableau de com-
mande, qui est connecté par un faisceau
de câbles, et de la poignée de télécom-
mande, qui est reliée par des câbles de té-
lécommande au levier de commande du
moteur et à la transmission marine.

2.5.1 Tableau de bord

F

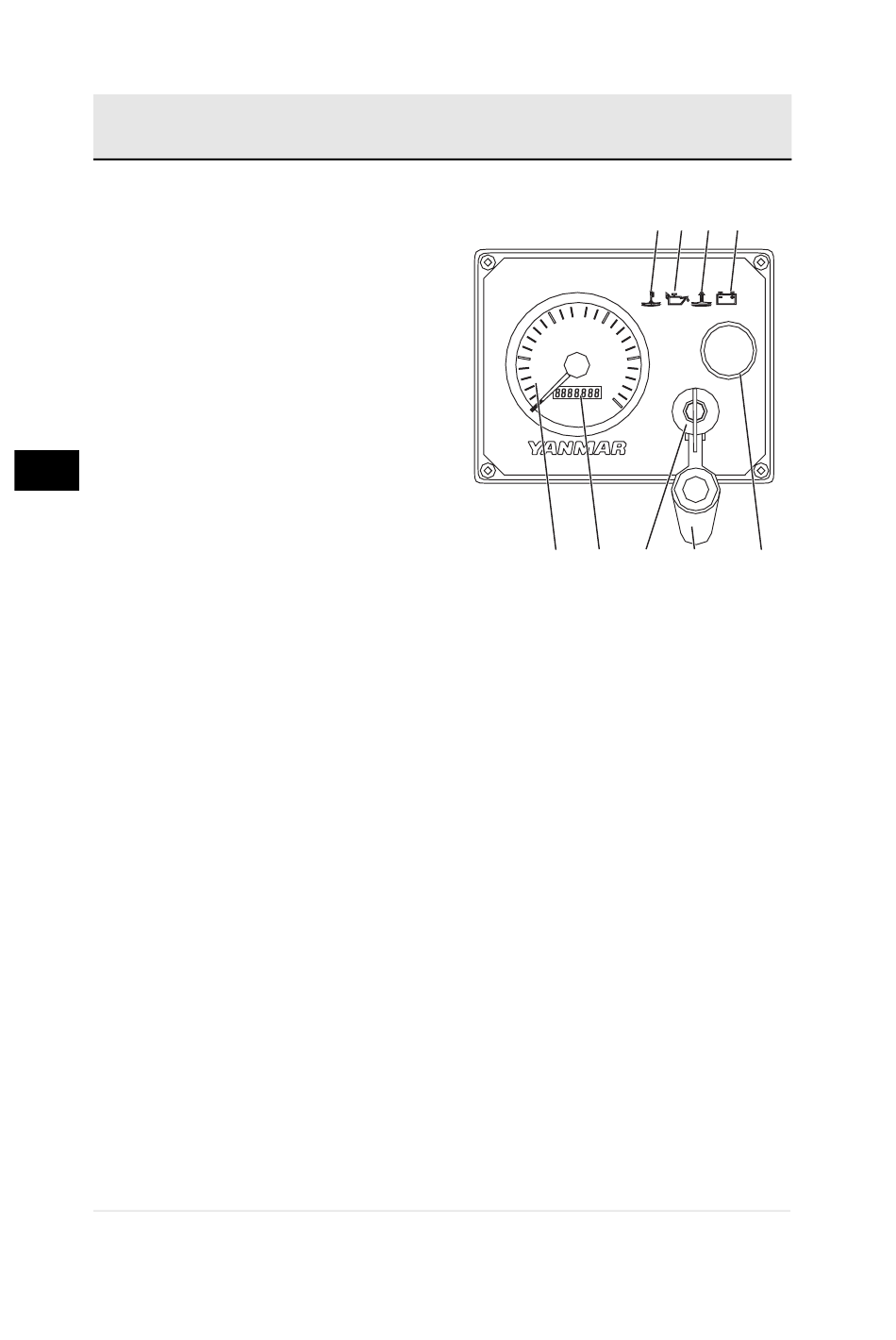

2.5.1.1 Commandes et équipement
Le tableau de bord est situé dans la salle
de commandes. Les instruments suivants
vous permettent de faire démarrer/d'arrê-
ter le moteur et de surveiller son état pen-
dant le fonctionnement.
18
Type B
20 20 30 30
-1 -1
min min
Mpa Mpa
10 10 40 40
0 50 50
trancasers trancasers
A B
A Tachymètre H Alarme de température
B Compteur horaire I Alarme de faible pres-
E Contacteur à clé J Alarme de présence
F Capot anti-humidité du K Alarme de charge de
contacteur à clé
G Bouton d'arrêt
H I J K
STOP STOP
OFF OFF
SLOW SLOW
ON ON
START START
E F G
élevée de liquide de
refroidissement
sion d'huile de lubrifica-
tion
d'eau dans le sail drive
batterie faible
