Guía de inicio rápido de VessJBOD 1000 Series

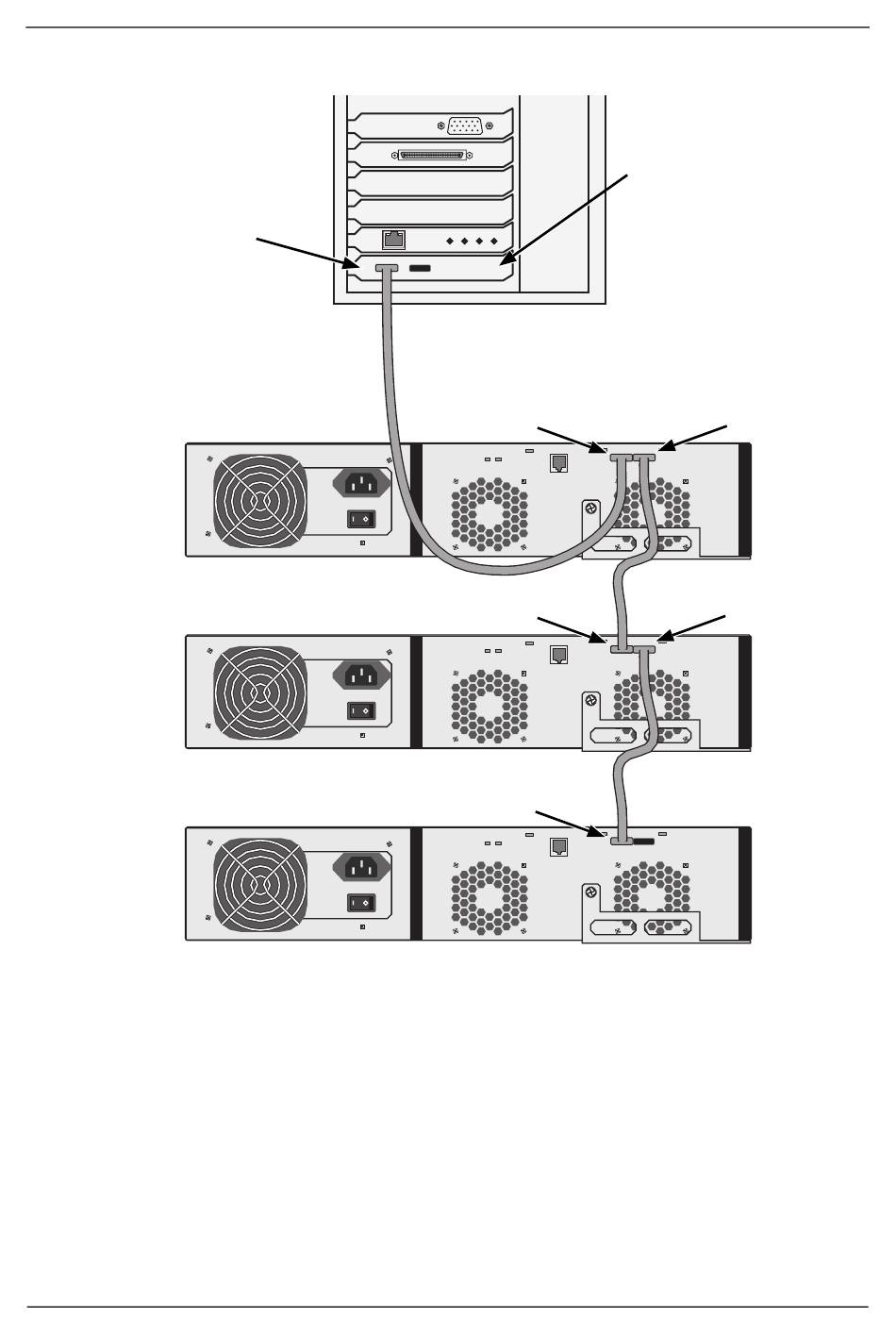

Ilustración 10. Conexiones de datos con SuperTrak
Puertos SAS para la
controladora
Servidor o PC host
VessJBOD
VessJBOD
VessJBOD
Así se completa las conexiones de gestión y conexiones de datos. Vaya al
apartado "Tarea 5: Configuración de conexiones de cables de serie" en la
página 83.
Icono de puerto
circular de entrada SAS
Icono de puerto circular
de entrada SAS
Icono de puerto circular
de entrada SAS
82
Tarjeta
controladora de
RAID SuperTrak
Puerto de salida
SAS Icono de
diamante
Puerto de salida SAS
Icono de diamante
