6. A
LIMENTACIÓN
Los receptores RX-5/7 M-LINK trabajan con un amplio rango de
voltaje, desde los 3,5 V. hasta los 9,0 V., lo que implica baterías
de recepción con 4 - 6 elementos NiXX o 2S LiPo / 2S LiIon
(LiXX).
! Nota: Siempre que utilice baterias NiXX de 5 o 6 elementos,
o LiPo – LiIon 2S, debe asegurarse que todos los servos conec-
tados, giróscopo y otros componentes son capaces de trabajar
con este alto voltaje.
! Nota: Compruebe que la alimentación esté intacta
Una alimentación en perfectas condiciones y dimensionada de
manera suficiente, es imprescindible para un correcto y seguro
funcionamiento del modelo:
Use solo baterías para el receptor recién cargadas, con un
mantenimiento correcto y equilibradas, y con la suficiente ca-
pacidad.
La sección de los cables debe ser suficiente. Mantenga su
longitud lo más corta posible y use los menos conectores
posibles.
Use interruptores de la mayor calidad.
Los micro cortes de la alimentación, de pocos milisegundos,
no afectan al funcionamiento del receptor. Caídas de tensión
más largas por debajo de 3,5 V. podrían producir un reinicio
del receptor, provocando breves cortes en la recepción.
Puede deberse a baterías agotadas, con poca carga o
defectuosas, cables con sección insuficiente, falsos con-
tactos o un sistema BEC sobrecargado o defectuoso.
7. C
ONEXIONES DEL RECEPTOR
El receptor utiliza conectores UNI. Son compatibles con los
conectores de la mayoría de los fabricantes de equipos de radio
(P. ej., HiTEC, robbe/Futaba, Graupner/JR).
Los conectores del receptor están marcados como sigue:
Servos de los canales 1, 2, 3 ... 5
1, 2, 3 ... 5
(... 7).
(... 7)
Alternativa: Conexión de la batería del receptor.
En RX-5 M-LINK:
Conexión de la batería del receptor
(También posible en las salidas 1 ... 5).
B
Duplicado, para una mayor seguridad
doble sección de cables y número de contactos.
Conexión de la batería del receptor
(Tambien posible en las salidas 1 ... 5 (... 7)).
Duplicado, para una mayor seguridad
doble sección de cables y número de contactos.
B/D
Conexión para PC o cable DIversity, para el
cable de entrega en serie de la salida de servos
(SRXL-MULTIPLEX), o en su caso el
MULTImate.
S Conexión de un módulo externo de sensores.
! ¡Al conectar baterías de receptor, servos, regulador,
sensores, compruebe que el conector encaja en el
sentido correcto y, especialmente con productos de
terceros, que las señales de los pines del conector son
compatibles (Vea los símbolos en el receptor)!
Manual de instrucciones de los receptores 2,4 GHz.
RX-5 M-LINK / RX-7 M-LINK
8.

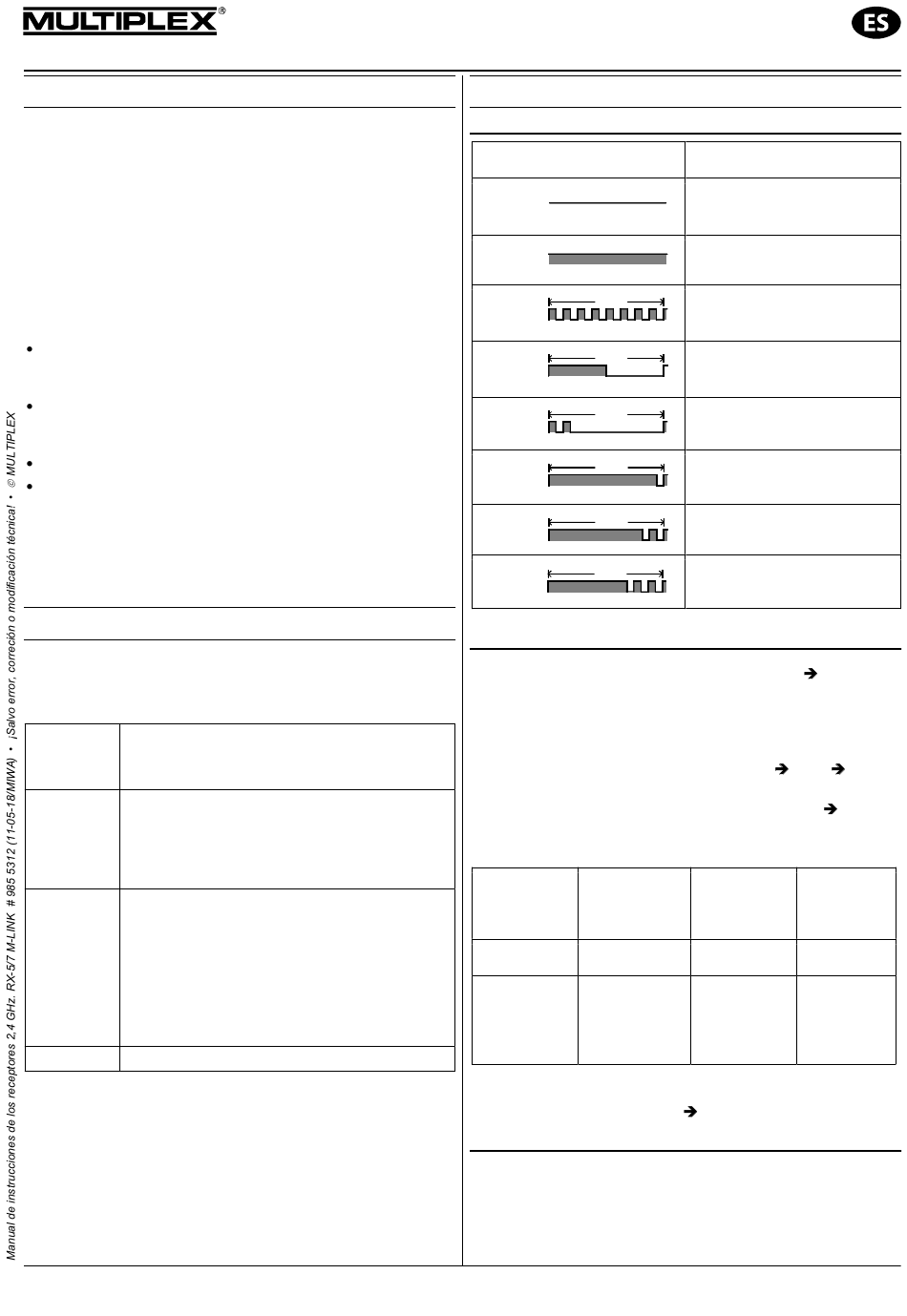

8.1 Códigos LED
Código LED
LED Code 0
LED Code 1
LED Code 2
LED Code 3
LED Code 5
LED Code 6
LED Code 7
LED Code 8
8.2 Las funciones de la tecla SET
Si la tecla SET de la parte superior del receptor se pulsa al en-
cender, dará comienzo lel proceso de asociación (
Funcionando como receptor existen otras 2 funciones que
pueden invocarse mediante la tecla SET. La función elegida
depende de la duración de la pulsación.
1. Guardar el contador de errores o posiciones FAIL-SAFE
2. Inicializar el receptor con los valores de fábrica
Mientras las tecla SET está pulsada, el LED de estado indica la
duración de la pulsación:
Pulsar la
tecla SET
durante
LED
Propósito
! Nota:
Tras producirse el RESET, el LED parpadea para emitir la señal
de confirmación (Código LED 5
8.3 Asociación (Binding)
El receptor deber ser "reconocido" por la emisora. Este proceso
se conoce como "asociación" (Binding).
! Nota:
Durante el proceso de asociación se desconecta la entrega de
señales a las salidas de los servos. Esto implica que los servos
no se mueven y quedan "libres", con los reguladores nuevos
Página 37
P
UESTA EN MARCHA Y FUNCIONES
LED OFF
LED ON
1,6 sec
1,6 sec
1,6 sec
1,6 sec
1,6 sec
1,6 sec
Pulse la tecla SET entre 0,5 y 1 segundo (
Pulse la tecla SET durante más de 10 segundos (
< 2
segundos
OFF
Guardar el
contador de
errores /
FAIL-SAFE
Descripción
Voltaje de la batería
demasiado bajo
Sin recepción
Asociación en curso
(binding)
Modo de recepción normal,
no hay error
Señal de confirmación
1 – 19 errores
20 – 49 errores
>= 50 errores
8.3).
8.8 y 8.5).
8.6).
De 2 a 10 > 10
segundos segundos
ON OFF
Volver a la
configuración
de fábrica
8.1).
