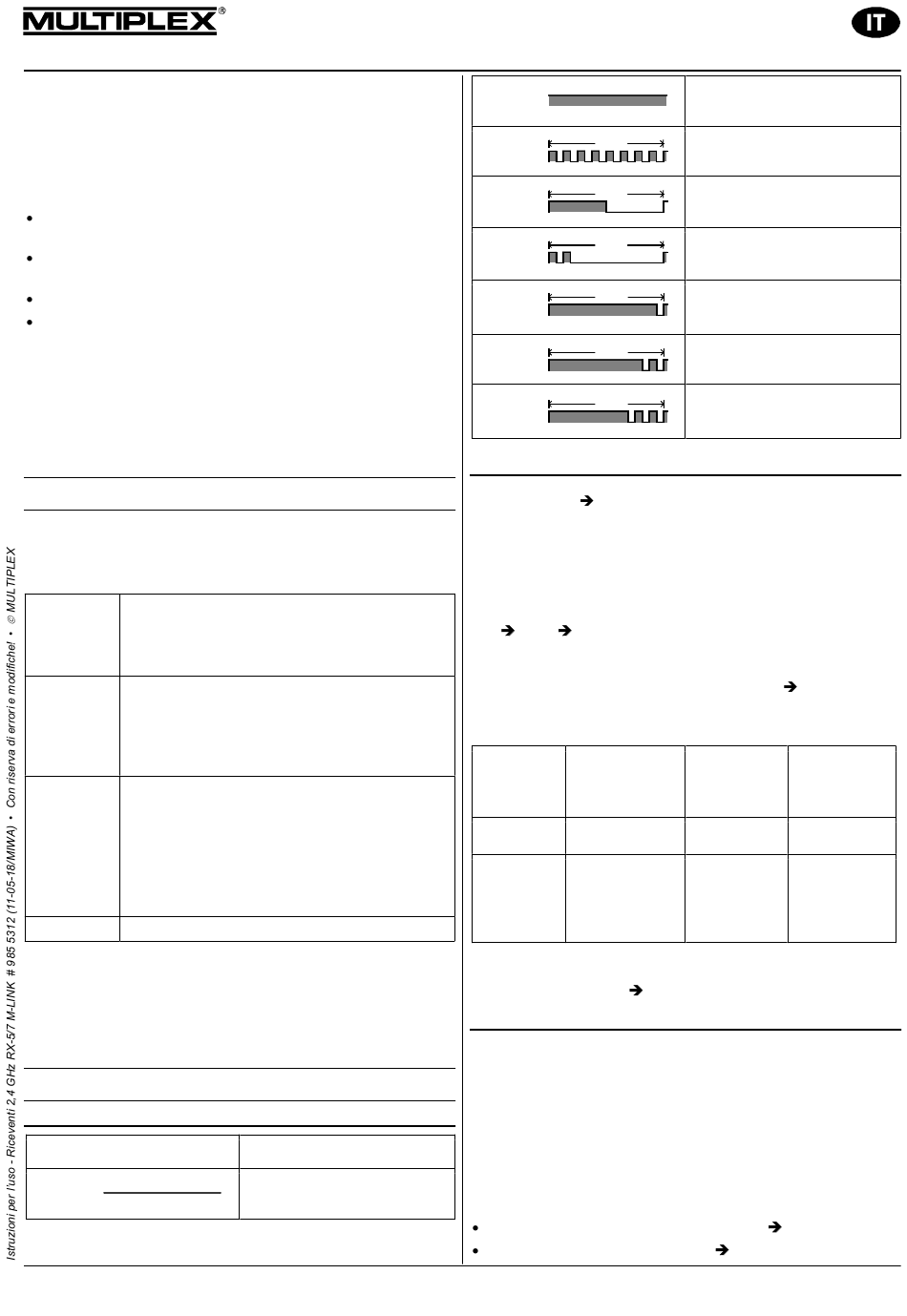

! Nota: se si impiega un pacco batteria a 5 o 6 elementi NiXX
o un pacco batteria 2S LiPo o 2S Lilo, controllare che i com-
ponenti collegati (servi, giroscopio e altri) siano compatibili con
questo livello di tensione.
! Nota: l'alimentazione deve essere adeguata e sicura
Per un funzionamento sicuro del modello è indispensabile uti-
lizzare un'alimentazione sicura, con una capacità adeguata:
Usare esclusivamente pacchi batteria Rx d'alta qualità, curati
e completamente carichi, con una capacità sufficiente.
I cavi devono avere un diametro sufficiente ed essere possi-
bilmente corti - non installare connessioni superflue.
Usare solo interruttori Rx d'alta qualità.
Piccole interruzioni nell'alimentazione di pochi millesimi di
secondo non compromettono il funzionamento della rice-
vente. Cadute di tensione prolungate sotto a 3,5 V possono
provocare il riavvio della ricevente, con conseguente breve
interruzione nella ricezione. La caduta improvvida di tensione
può essere dovuta ad un pacco batteria quasi scarico, troppo
debole o difettoso, a cavi con un diametro troppo ridotto, a
connettori non adeguati oppure ad un sistema BEC
sovraccaricato o difettoso.
7. C
ONNETTORI SULLA RICEVENTE
La ricevente usa il sistema di connessione UNI. Questo tipo di
connessione è compatibile con la maggior parte dei componenti
RC (p.es. HiTEC, robbe/Futaba, Graupner/JR).
Le spine sulla ricevente sono contrassegnate in questo modo:
Connettori per i servi, canali 1, 2, 3 ... 5
(... 7).
1, 2, 3 ... 5
(... 7)
In alternativa: per il collegamento del pacco
batteria Rx.
Con RX-5 M-LINK:
Collegamento del pacco batteria Rx
(in alternativa, anche sui canali 1 ... 5).
B
Presente due volte, per più sicurezza -
doppio diametro dei cavi e doppi contatti.
Collegamento del pacco batteria Rx
(in alternativa, anche sui canali 1 ... 5 (... 7)).
Presente due volte, per più sicurezza -
B/D doppio diametro dei cavi e doppi contatti.
Collegamento per cavo PC o Diversity,
per il cavo per l'uscita servo seriale
(SRXL-MULTIPLEX), e/o per MULTImate.
S Per collegare un modulo sensore esterno.
! In fase di collegamento del pacco batteria Rx, dei servi,
del regolatore, del sensore, ... controllare che gli spinotti
vengano inseriti nella giusta direzione e, in particolare
con componenti di altri produttori, controllare anche la
sequenza dei cavi negli spinotti (vedi simbolo sulla rice-
vente)!
8. M
ESSA IN FUNZIONE
8.1 Codici LED
Codice LED
LED OFF
LED Code 0
Istruzioni per l'uso - Riceventi 2,4 GHz
RX-5 M-LINK / RX-7 M-LINK
/ F
UNZIONI
Descrizione
Tensione d'alimentazione
insufficiente
LED Code 1 LED ON
1,6 sec
LED Code 2
1,6 sec
LED Code 3
1,6 sec
LED Code 5
1,6 sec
LED Code 6
1,6 sec
LED Code 7
1,6 sec
LED Code 8
8.2 Le funzioni del tasto SET
La pressione del tasto SET, durante l'accensione, avvia il pro-
cesso Binding ( 8.3) – il tasto si trova sulla parte superiore
della ricevente.
Durante la normale modalità di ricezione, il tasto SET permette
inoltre l'attivazione di altre due funzioni. La scelta delle funzioni
avviene con la durata della pressione del tasto:
1. Salvare il contatore errori o le posizioni FAIL-SAFE
Premere il tasto SET da 0,5 fino a 1 secondo
( 8.8 e
8.5).
2. Riportare le impostazioni della ricevente a quelle di
fabbrica (RESET)
Premere il tasto SET per più di 10 secondi (
Durante le pressione del tasto SET, il LED indica la durata della
pressione:
Tenere < 2
premuto il secondi
tasto SET
LED SPENTO
Funzione Salvare il
desiderata contatore errori /
FAIL-SAFE
! Nota:
Dopo aver effettuato l'impostazione, il LED indica il segnale di
conferma (LED Code 5
8.3 Binding
Con questo processo, chiamato „Binding", la ricevente viene sin-
cronizzata con la radio.
! Nota:
Durante il processo di sincronizzazione („Binding"), la ricevente
disattiva l'invio degli impulsi ai servi. In questo caso i servi non si
muovono e non presentano più coppia di tenuta; con regolatori
di giri moderni il motore resta FERMO per mancanza d'impulso.
In ogni caso, fissare il modello e tenere una distanza di sicurez-
za!
Il processo Binding é necessario nei seguenti casi:
Prima messa in funzione della ricevente (
Dopo un RESET della ricevente (
Pagina 29
Nessuna ricezione
Processo Binding in corso
Normale modalità di funziona-
mento, nessun errore
Segnale di conferma
1 – 19 errori
20 – 49 errori
>= 50 errori
8.6).
2 fino a 10 > 10
secondi secondi
ACCESO SPENTO
RESET
(ripristino
impostazioni di
fabbrica)
8.1.).
8.3.1).
8.6).
