Diese Bedienungsanleitung ist Bestandteil des
!
Produktes. Sie beinhaltet wichtige Informationen
und Sicherheitshinweise. Sie ist deshalb jederzeit
griffbereit aufzubewahren und beim Verkauf des
Produktes an Dritte weiterzugeben.
1. T D
ECHNISCHE
Best.-Nr.
Empfangssystem
Servokanalzahl
Servoimpuls-Takt
Smart ID
Signalauflösung
Stromaufnahme
Zuleitungs- und
Antennenlänge
Betriebsspannung
Betriebstemperatur-
bereich
Gewicht
Abmessungen
2. B E
ESONDERE
•
Universeller Empfänger mit serieller Servoausgabe SRXL,
insbesondere für den Einsatz in Funktionsmodellen oder
kleinen Hubschraubern / Quadrokoptern.
•
einstellbare MULTIPLEX
Modellerkennung (nutzbar in Verbindung mit Sender SMART
SX oder SMART SX FLEXX)
•
HOLD / FAIL-SAFE-Funktion.
3. S
ICHERHEITSHINWEISE
!
Vor Inbetriebnahme Anleitung lesen.
!
Nur für den vorgesehenen Einsatzbereich verwenden
( 4.).
!
Stromversorgung ausreichend dimensionieren (
!
Einbauhinweise beachten (
!
Regelmäßig Reichweitentests durchführen (
4. E
INSATZBEREICH

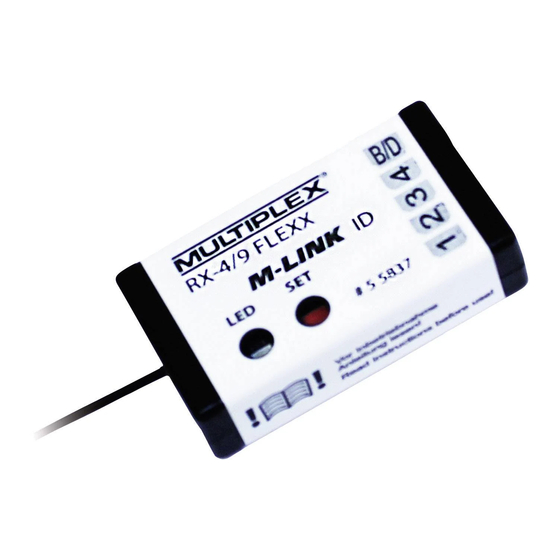

Die Empfänger RX-4/9 und RX-4/16 FLEXX M-LINK ID sind
Fernsteuerempfänger für Anwendungen ausschließlich im
Modellsportbereich. Der Einsatz z.B. in personenbefördernden
oder industriellen Einrichtungen ist nicht erlaubt.
Technisch bedingt kann ein Empfänger wie der RX-4/9 bzw. 16
FLEXX M-LINK ID, der auf kleinstmögliche Baugröße und
geringstes Gewicht hin konzipiert wurde, nicht mit den
Empfangseigenschaften
aufwändigeren und teureren Empfängers aufwarten. Überall
MULTIPLEX Modellsport GmbH & Co.KG • Westliche Gewerbestraße 1 • D-75015 Bretten (Gölshausen) • www.multiplex-rc.de
Bedienungsanleitung 2,4 GHz Empfänger
RX-4/9 FLEXX M-LINK ID
RX-4/16 FLEXX M-LINK ID
ATEN
RX-4/9: #5 5837
RX-4/16: #5 5838
2,4 GHz FHSS M-LINK
Frequency Hopping Spread Spectrum
MULTIPLEX-LINK
4 (plus 9 bzw. 16 über serielle
Servoausgabe SRXL
Fast Response: 14 ms
Standard: 21 ms
(je nach Sender)
verstellbar (Werkseinstellung: 8)
12 bit, 3872 Schritte
(je nach Sender)
ca. 30 mA (ohne Servos)
Zuleitung: ca. 10 cm
Antenne: ca. 3 cm
3,5 V ... 9,0 V
4 - 6 Zellen NiCd / NiMH (NiXX)
2S LiPo / LiIo
- 20 °C ... + 55 °C
7 g
ca. 34,0 x 19,5 x 11,0 mm
IGENSCHAFTEN
SMART ID für
9.).
eines größeren,
dort, wo ein größerer Empfänger untergebracht werden kann,
sollte dieser aus Sicherheitsgründen verwendet werden. Durch
sorgfältige Anordnung aller R/C-Komponenten sowie der
Empfängerantenne können auch mit einem kleinen Empfänger
wie dem RX-4/9 bzw. 16 FLEXX M-LINK ID unter normalen
Verhältnissen ausgezeichnete Empfangseigenschaften erzielt
werden.
5. K
OMPATIBILITÄT
Der Empfänger kann mit allen Fernsteuersendern betrieben
werden, welche die MULTIPLEX M-LINK Übertragungstechnik
verwenden.
Die serielle Servoausgabe SRXL kann zum Beispiel verwendet
werden mit dem Schaltbaustein MULTIswitch FLEXX #75888.
Außerdem
Stabilisierungssysteme, Akkuweichen usw. kompatibel mit
SRXL.
6. S
TROMVERSORGUNG
Der Empfänger arbeitet in einem weiten Spannungsbereich von
3,5 V ... 9,0 V, d.h. mit Empfängerakkus aus 4 bis 6 NiXX Zellen
oder 2S LiPo / 2S LiIo.
!
Hinweis: sofern Sie einen 5 (6) zelligen NiXX Akku verwen-
den, überprüfen Sie, ob alle anzuschließenden Servos, Kreisel
und sonstigen Komponenten vom Hersteller bis 7,5 V (9,0 V)
Betriebsspannung freigegeben sind. Sofern Sie einen 2S LiPo
(2S LiIo) Akku verwenden, überprüfen Sie, ob alle anzuschlie-
ßenden Servos, Kreisel und sonstigen Komponenten bis 8,4 V
(8,2 V) Betriebsspannung freigegeben sind.
!
Hinweis: für intakte Stromversorgung sorgen
Eine intakte, den Erfordernissen entsprechend ausreichend di-
mensionierte Stromversorgung ist für den sicheren Betrieb des
Modells unentbehrlich:
•
Nur hochwertige, gepflegte, formierte, voll geladene Empfän-
gerakkus mit ausreichender Kapazität verwenden.
•
Auf ausreichenden Kabelquerschnitt achten, Kabel so kurz
wie möglich halten, keine unnötigen Steckverbindungen ein-
bauen.
•
Nur hochwertige Schalterkabel verwenden.
intelligente
•
Kurze Aussetzer der Versorgungsspannung im Bereich weni-
ger Millisekunden beeinträchtigen den Empfänger nicht.
Längere Spannungseinbrüche unter 3,5 V können zum Neu-
start des Empfängers, d.h. kurzer Empfangsunterbrechung,
führen. Dies kann durch einen leer werdenden, zu
schwachen oder defekten Empfängerakku, Kabel mit zu
dünnem Querschnitt, schlechte Steckverbindungen oder ein
überlastetes bzw. defektes BEC-System verursacht werden.
6.). 7. E
MPFÄNGERANSCHLÜSSE
Der Empfänger verwendet das UNI-Stecksystem. Dieses ist
10.).
kompatibel zu den Stecksystemen der meisten Fernsteuer-
hersteller (z.B. HiTEC, robbe/Futaba, Graupner/JR).
Die Steckplätze des Empfängers sind folgendermaßen beschrif-
tet:
1, 2, 3, 4
B/D
technisch
/ SRXL
sind viele weitere
Servoanschlüsse Kanal 1, 2, 3, 4
Ausgabe des seriellen Servosignals MULTIPLEX
SRXL (9/16 Kanäle) oder Anschluß des im
Zubehör erhältlichen USB Kabels #8 5149 zur
Verstellung der SMART ID (
Produkte wie
9)
