ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS

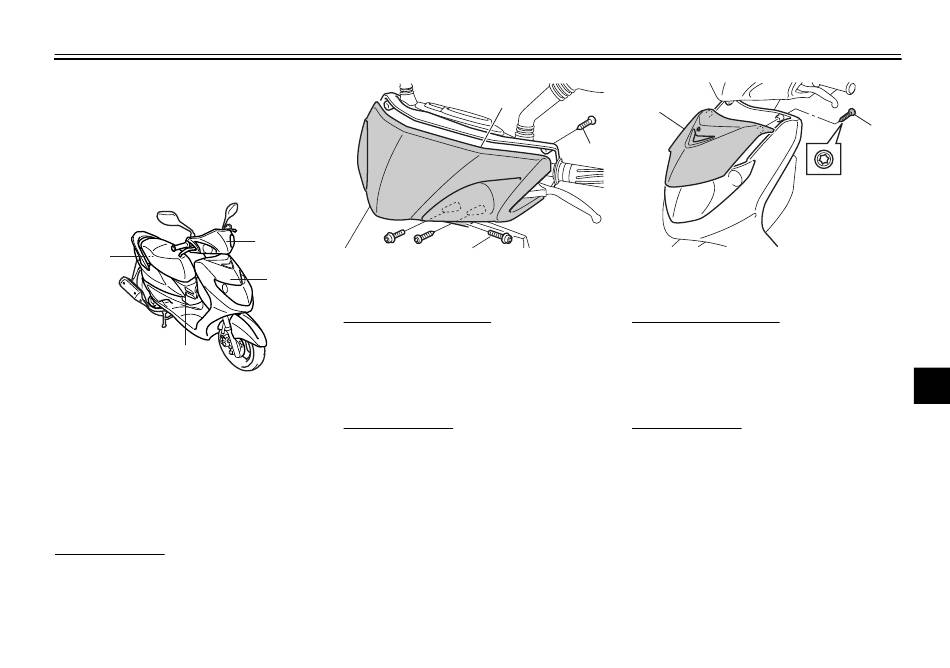

Dépose et repose des caches
Afin de pouvoir effectuer certains entretiens
décrits dans ce chapitre, il est nécessaire
de déposer les caches illustrés. Se référer à
cette section à chaque fois qu'il faut dé-
poser ou reposer un cache.
4
3
ZAUM00**
1. Cache A
2. Cache B
3. Cache C
4. Cache D
Cache A
Dépose du cache
Retirer les vis, puis déposer le cache.
FAU18771
1
ZAUM00**
1. Cache A
2
2. Vis
Mise en place du cache
Remettre le cache en place, puis reposer
les vis.
Cache B
Dépose du cache
Retirer les vis, puis déposer le cache.
FAUT1882
1
2✕(8)
ZAUM00**
1. Cache B
2. Vis
Mise en place du cache
Remettre le cache en place, puis reposer
les vis.
Cache C
Dépose du cache
Retirer les vis, puis déposer le cache.
6-6
