FMMP Unit
Pos.
10
20
30
40
50
Procédez comme suit pour le remplacement de l'élément filtrant :
1.
À l'aide d'une clé mâle pour vis à six pans creux de 50, desserrer la vis
d'obturation (10) dans le sens inverse des aiguilles d'une montre et la retirer.
2.
Retirer l'élément filtrant.
3.
Retirer tous les anciens joints (sous l'élément filtrant et au niveau de la vis
d'obturation).
4.
Nettoyer les salissures et les traces d'huile sur la vis d'obturation (50) et
l'orifice d'insertion de l'élément à l'aide d'un linge absorbant qui ne peluche
pas.
5.
Monter le petit joint torique (10) dans la rainure prévue à cet effet sous
l'élément filtrant dans le bloc.
6.
Insérer l'élément filtrant (20) avec l'ouverture vers le bloc dans l'orifice
d'insertion. L'élément filtrant est centré grâce à la forme de l'orifice.
7.
Monter la bague de support (40) et le joint torique (30) d'après Fig. 1 sur la
vis d'obturation (50).
que le montage soit correct et propre.
8.
Imbiber de fluide le joint torique (30) de la vis d'obturation (50).
9.
Monter la vis d'obturation (50) et la visser à la main dans le sens des
aiguilles d'une montre, puis la serrer à l'aide d'une clé mâle pour vis à six
pans creux de 10 de 8 à 10 Nm.
HYDAC Filtertechnik GmbH
BeWa FMMP-Unit 3429971 fr.doc
Désignation
Joint torique
Élément filtrant
Bague de support
Joint torique
Pièce d'obturation
Il est important ici que les pièces soient montées dans l'ordre et
Exécution de la maintenance
fr

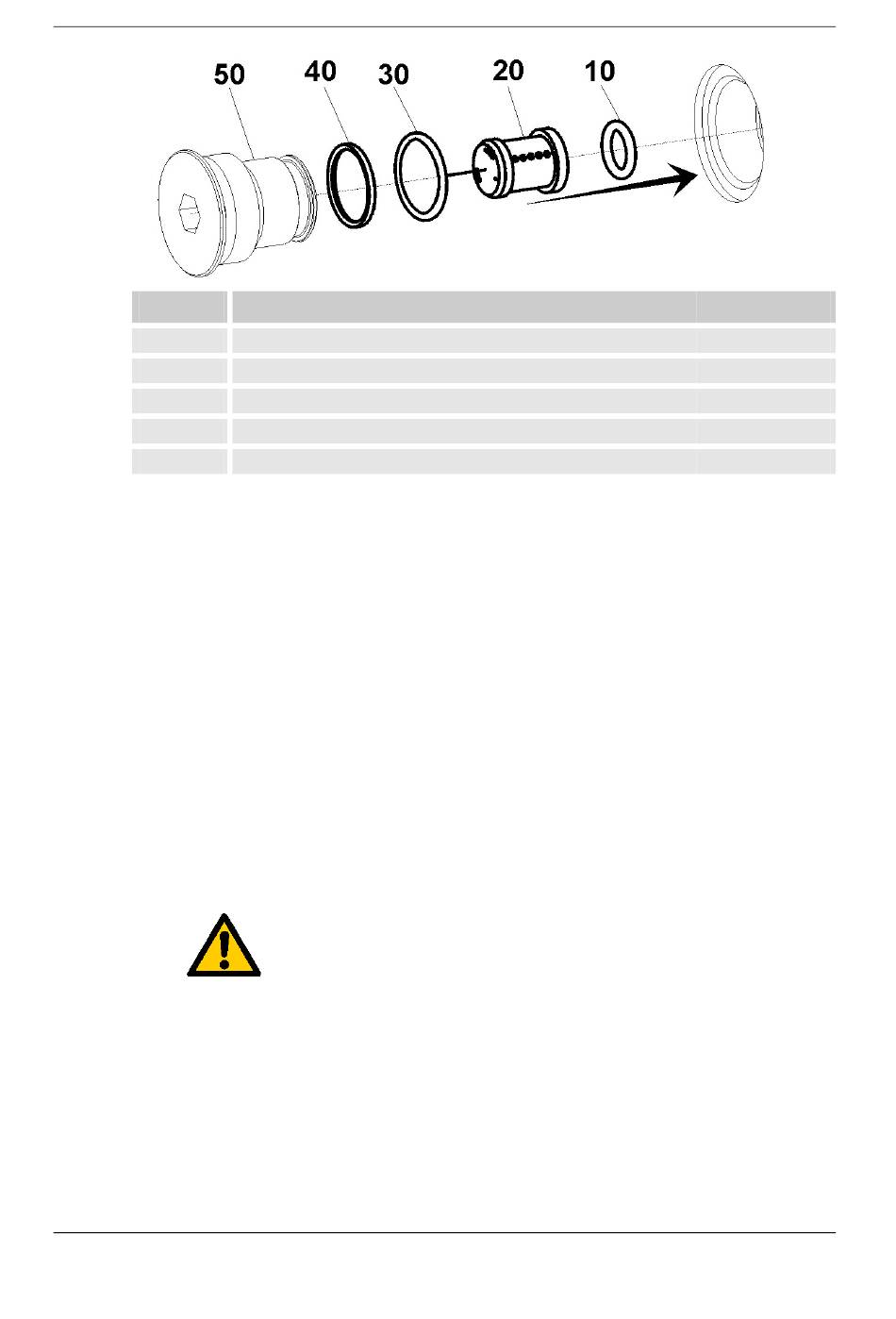

Fig. 1
10,77x2,62
25 µm
Ø 20
20x2
Page 23 / 28
2008-08-04
