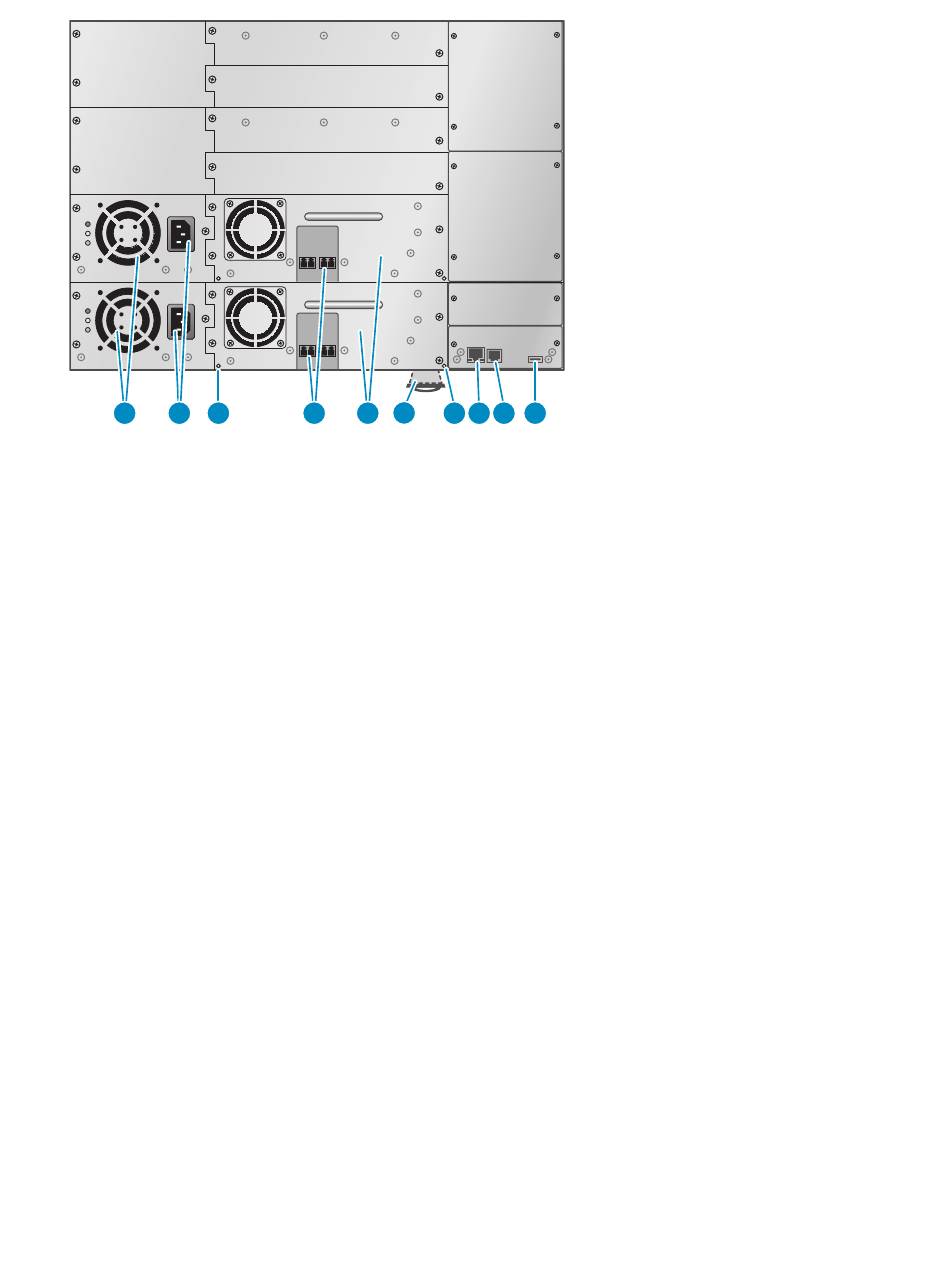

Figure 9 Présentation de la façade arrière du modèle MSL8096 avec lecteurs de bande
Fibre Channel et alimentation redondante (en option)
1. Connecteur d'alimentation
3. Lecteur de bande
5. Port Ethernet
7. Port USB
12. Partie extractible contenant le numéro de série et
d'autres informations sur le produit
28
Fonctionnalités et présentation
10 3 12 4 5
2. Évent du ventilateur
4. Orifice de libération du magasin
6. Port série
10. Ports Fibre Channel. Le port A est situé à gauche,
le port B à droite.
13. Logement pour bloc d'alimentation redondante
