Integral T thermostats process

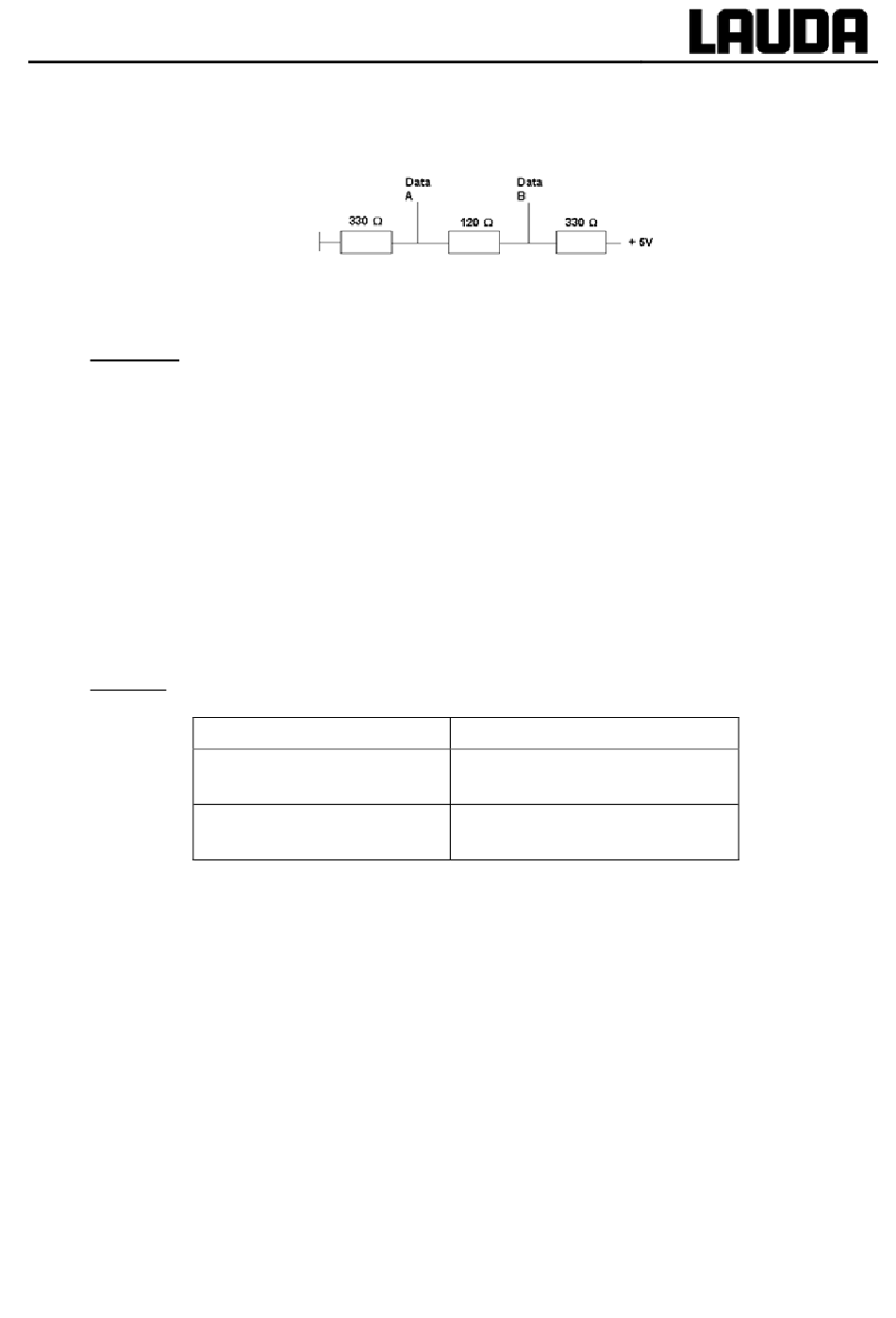

Un bus RS485 exige impérativement une terminaison en forme de réseau qui assure, dans les
phases à haute impédance, un état de repos défini. Cette terminaison est ainsi configurée :
En général, ce système de réseau est intégré dans la plaquette enfichable du PC (RS485).
Protocole :
- L'interface travaille avec 1 bit d'arrêt, sans bit de parité et avec 8 bits d'information.
+
- Vitesse de transmission au choix : 2400, 4800, 9600 (réglage usine) ou 19200
- Les instructions pour l'interface RS485 sont toujours précédées de l'adresse de
- L'instruction de l'ordinateur doit se terminer par CR.
- Les thermostats confirment toujours la bonne réception par un message suivi de
CR = Carriage Return (Hex : 0D)
Exemple : Transmission de la valeur de consigne 30,5 °C aux thermostats avec
l'adresse 15.
Ordinateur
„A015_OUT_SP_00_30.5"CR
29.04.15 / YAWF 0026
bauds.
l'appareil. Il peut en exister jusqu'à 127. L'adresse sera toujours composée de trois
chiffres. (A000_...jusqu'à A127_...).
CR.
Mise en service
Thermostat
ð
ï
„A015_OK"CR
