SONDE REDOX

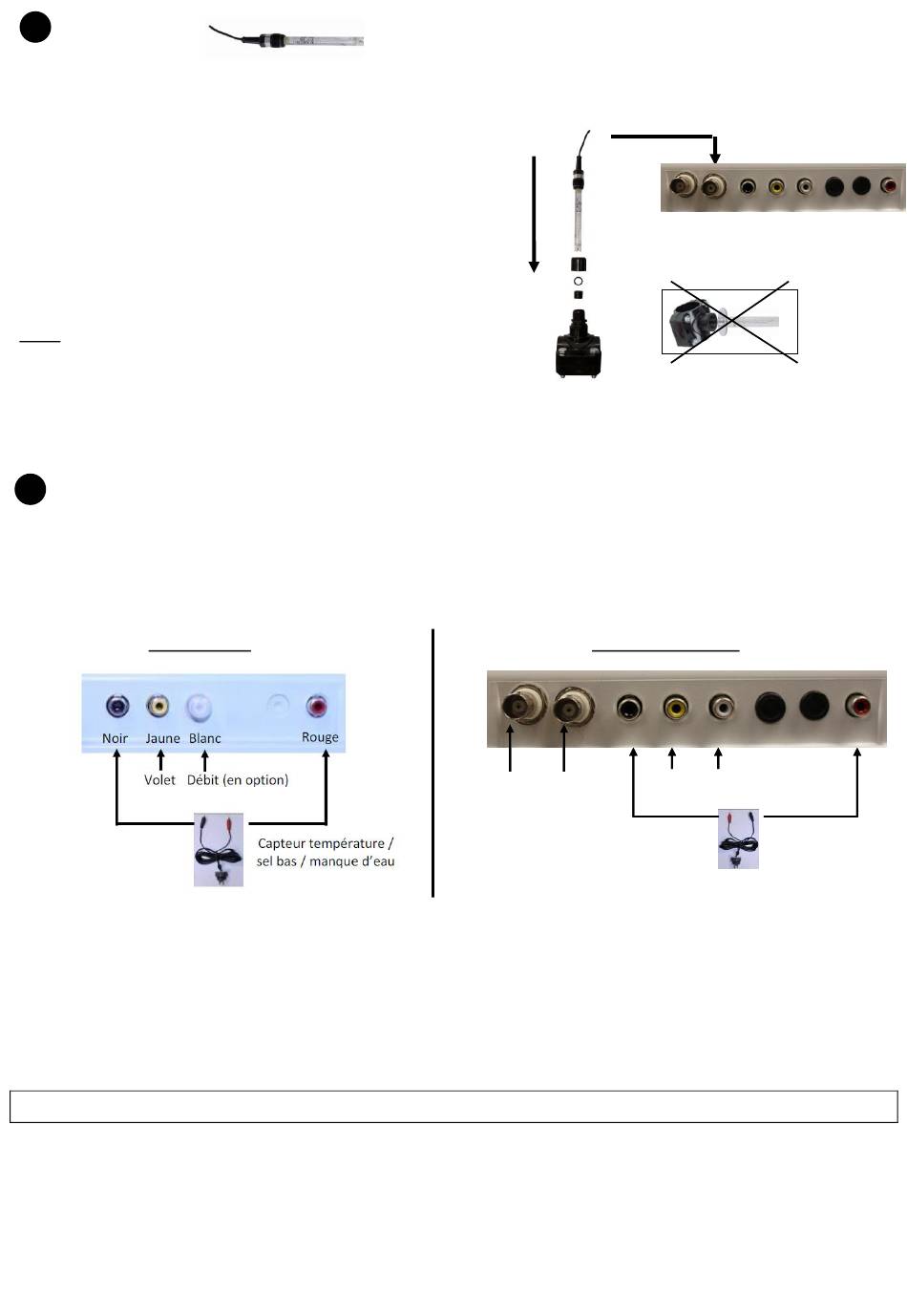

1/ Positionner le collier de prise en charge horizontalement avant le porte-accessoires. Orienter l'orifice
vers le haut. Marquer puis percer la canalisation.
2/ Monter avec du Téflon le porte-sonde sur le collier de
prise en charge. Oter la protection plastique de la sonde
redox puis la monter sur le porte-sonde et visser (veiller à
ce qu'elle ne soit pas en butée avec la canalisation).
3/ Connecter le câble de la sonde redox (fiche BNC) à la
base du boîtier électronique.
Note : La sonde doit être obligatoirement installée
verticalement sur le collier de prise en charge. Un montage
différent altérera la précision de la mesure de la sonde (peut
la rendre inefficace).
9
CONNEXIONS AU BOITIER ELECTRONIQUE
Modèle Uno
JUSTSALT UNO - JUSTSALT DUO - JUSTSALT PRO - PAPI004084MULTI1 - FR/EN/ES/IT - Rev.01.16
Vous pouvez désormais mettre l'appareil sous tension.
3/
2/
//
1/
Modèle Duo / Pro
Noir Noir
Sonde pH Sonde pH Sonde redox Sonde redox
Modèle Pro Modèle Pro
NON
Jaune Blanc Jaune Blanc
Volet Volet Débit (en option) Débit (en option)
Capteur température Capteur température
sel bas /manque sel bas /manque
d'eau d'eau
9
Rouge Rouge
