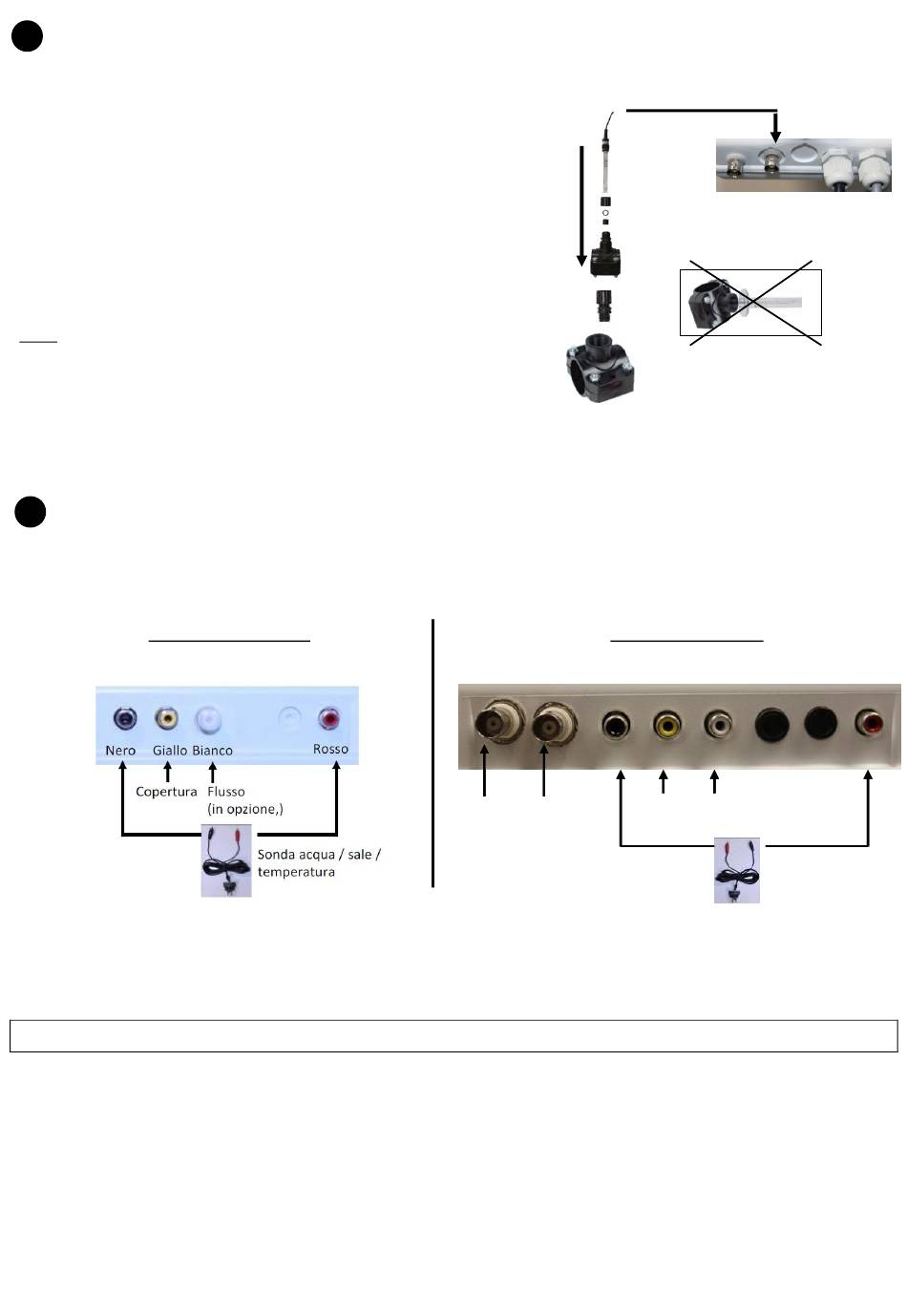

SONDE REDOX
1/ Posizionare il collare di presa orizzontalmente prima del porta
accessori. Orientare il foro verso l'alto. Segnare e poi forare il
tubo.
2/ Montare con Teflon il porta sonda sul collare di presa.
Rimuovere la copertura in plastica della sonda redox e poi
montarla sul porta sonda (assicurarsi che non sia in appoggio
con il tubo ).
3/ Collegare il cavo della sonda redox (scheda BNC) alla base
della cassa elettronica.
Nota : La sonda deve essere obbligatoriamente installata verticalmente
sul collare da presa. Un montaggio differente altera la precisione della
misura della sonda (può renderla inefficace).
9

CONNESSIONI ALLA SCATOLA ELETTRONICA

Modello Uno/ Light
JUSTSALT UNO - JUSTSALT DUO - JUSTSALT PRO - PAPI004084MULTI1 - FR/EN/ES/IT - Rev.01.16
Ora potete mettere l'apparecchio sotto tensione
2/
1/
Modello Duo / Pro
Nero Giallo Bianco Nero Giallo Bianco
Sonda pH Sonda pH Sonda redox Sonda redox
Modello Pro Modello Pro
3/
NON
Cobertura Flusso (in opzione,) Cobertura Flusso (in opzione,)
Sonda acqua/sale/ Sonda acqua/sale/
temperatura temperatura
8
Rosso Rosso
