Appareils COM4 CompactLine
5.4

COM4mini - Transformation des raccords de gaine

AR
AS
Accessoire

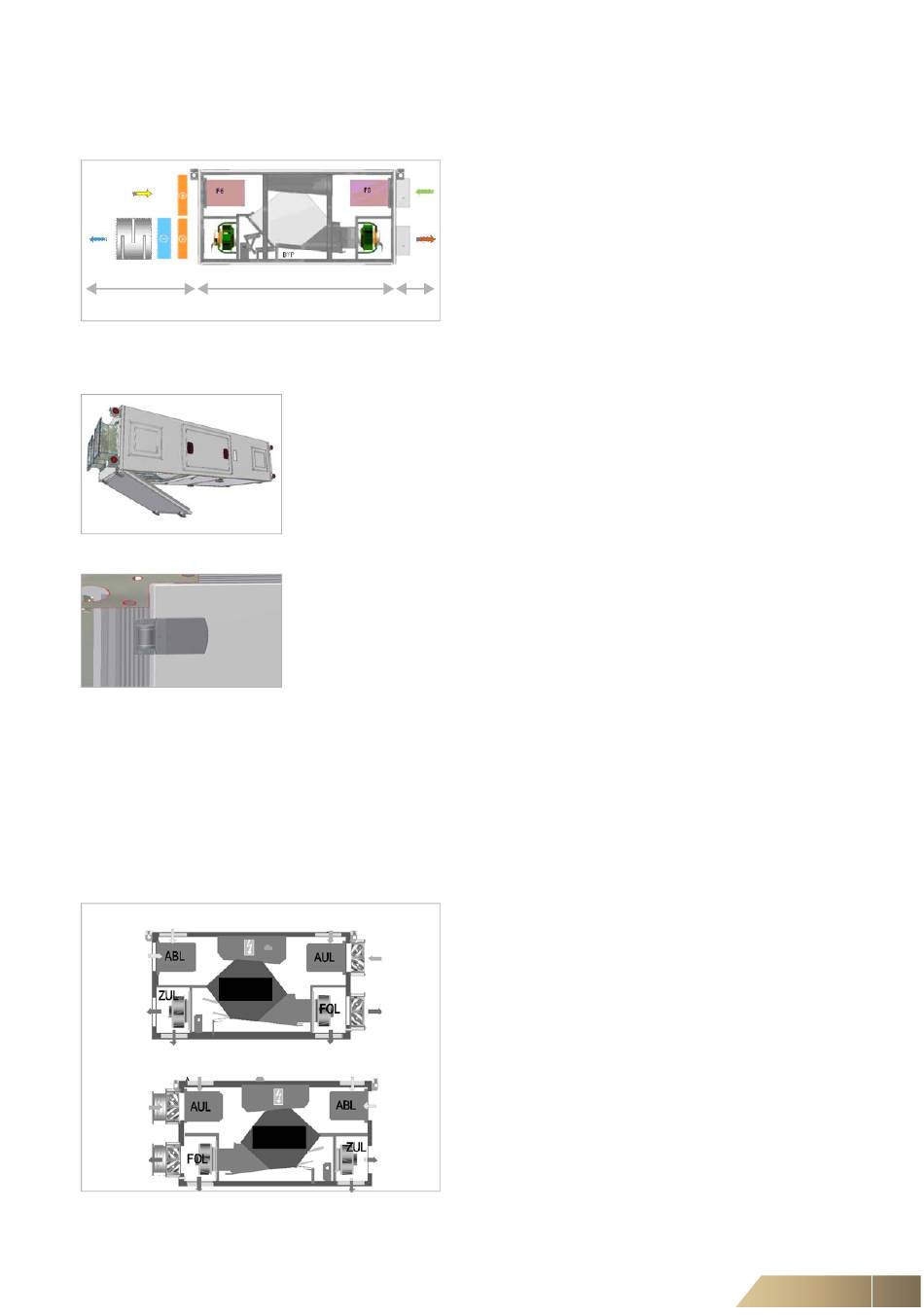

Fig. 5-8: Livraison côté commande "L" (gauche)
Fig. 5-9: Ouverture de la porte
Fig. 5-10: Charnière de porte
Disposition horizontale "L"
Disposition horizontale "R"
FläktGroup DC-2016-0104-FR 2018-09/R4 • sous réserve de modifications
État à la livraison
AN
AE
Acces-
COM4mini
soire
Ouverture de la porte
•
Ouvrez la porte à l'aide de la poignée pivotante CompactLine.
•
Les portes sont fixées aux charnières.
•
La charnière CompactLine peut être modifiée sur site en poignée pivotante afin de
créer une trappe amovible.
Modification de la face de service de "L" (gauche) à "R" (droite)
•
L'appareil est livré avec la face de service demandée lors de la commande.
•
Si nécessaire une modification ultérieure est possible sur site.
Les composants de modules et les composants électroniques peuvent être acces-
sibles des deux côtés. Les composants électroniques doivent rester accessibles par le
haut, même après une modification sur site. Respecter l'espacement libre d'au moins
400 mm avec le mur ou le plafond.
En règle générale, l'appareil est livré avec des raccords dispo-
sés côté frontal; ces raccords peuvent être facilement modifiés
sur site.
Disposition horizontale (montage mural) selon dessin ci-
contre
•
Échangez les portes de la face de service et de l'arrière
•
Tournez l'appareil entier
•
Changez l'emplacement des anneaux de suspension et des
fermetures de portes
•
Changez l'emplacement de chaque accessoire
Montage
