Description technique

3.6.1 COM4plus - Vue d'ensemble

3.6.2 COM4plus - mode de fonctionnement sans module de traitement d'air

18
Les appareils de base COM4plus sont composés de trois modules séparables.
Les modules aux deux extrémités sont équipés d'un ventilateur pour l'apport d'air et
d'un filtre pour la filtration de l'air. Le module central contient une roue de récupération
(ECOROT) ainsi qu'une armoire électrique avec régulation. La régulation peut égale-
ment être livrée en option dans une armoire électrique séparée. Les composants inté-
grés dans l'appareil, c'est-à-dire les ventilateurs, la sensorique et l'actorique sont
câblés au bornier. Le câblage entre l'appareil et l'armoire électrique séparée doit être
prévu sur site.
Ventilateur
Soufflage/
extraction
Filtre
Air neuf/extraction

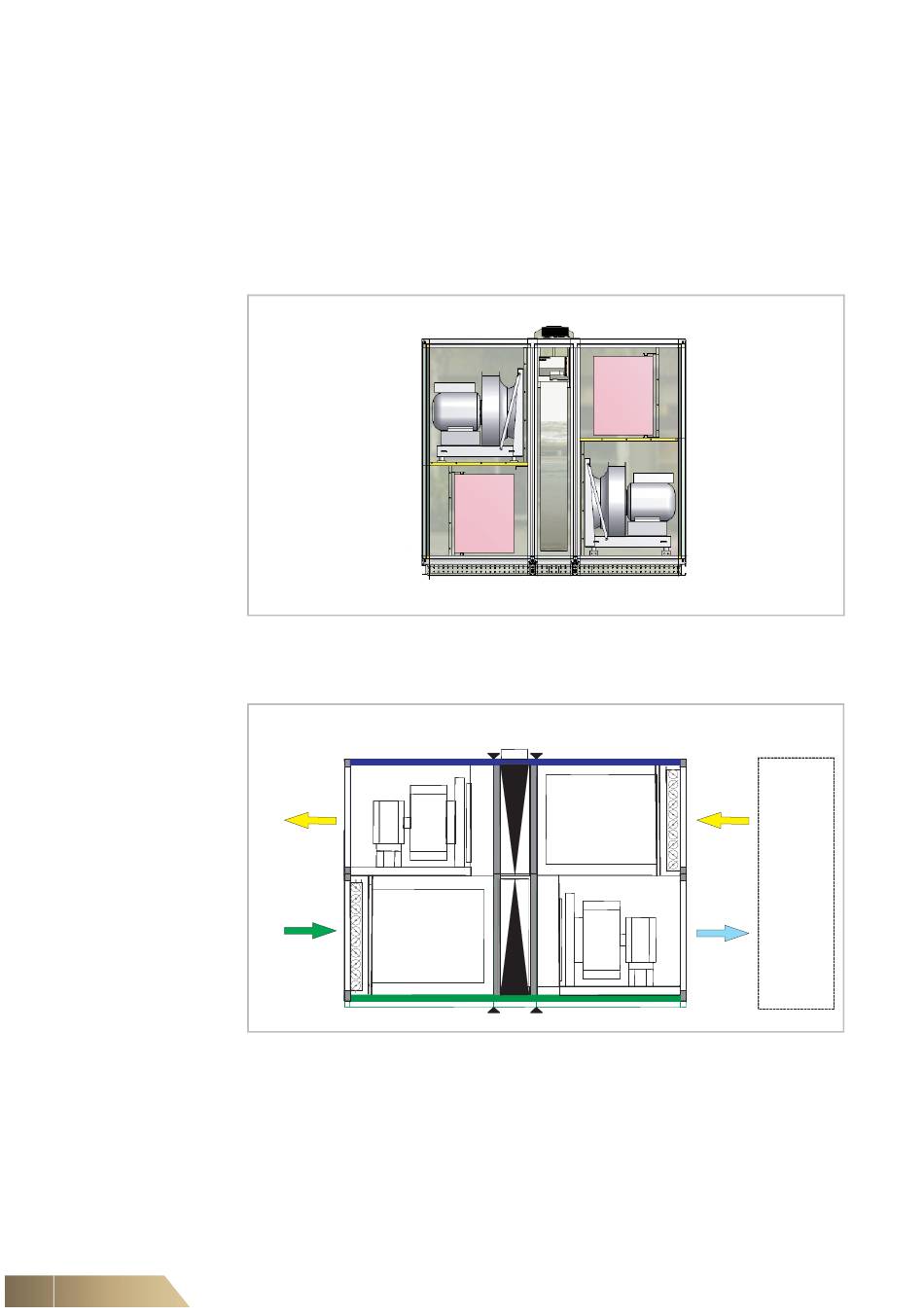

Fig. 3-2:
Conception de l'appareil de base COM4plus
Sens de l'air: à droite
Air rejeté
Air neuf
Fig. 3-3:
Fonctionnement sens de l'air à droite
Un ventilateur achemine l'air ambiant consommé en tant qu'air extrait via un système
de filtration et la roue de récupération (ECOROT) et le rejette vers l'environnement (air
refoulé). La chaleur de l'air extrait est transmis à l'air neuf via l'ECOROT. Un deuxième
ventilateur achemine de l'air neuf frais via un autre système de filtration et l'ECOROT
et alimente les locaux d'occupation en air soufflé. Par le transfert de chaleur et d'humi-
dité, l'état de l'air soufflé se rapproche de celui de l'air extrait. Une roue de récupéra-
tion à rendement élevé (jusqu'à 90 %) ou à transfert d'humidité élevé peut être
sélectionnée en option.
Armoire électrique/régulation
ECOROT/
ROTATIF
ECOROT/
ROTATIF
FläktGroup DC-2016-0104-FR 2018-09/R4 • sous réserve de modifications
Appareils COM4 CompactLine
Filtre
Air neuf/extraction
Ventilateur
Soufflage/extraction
Air extrait
Local
Soufflage
