Montage
Anneau de
transport
Toit
Vis
cylindrique
Rondelle
plastique
Douille

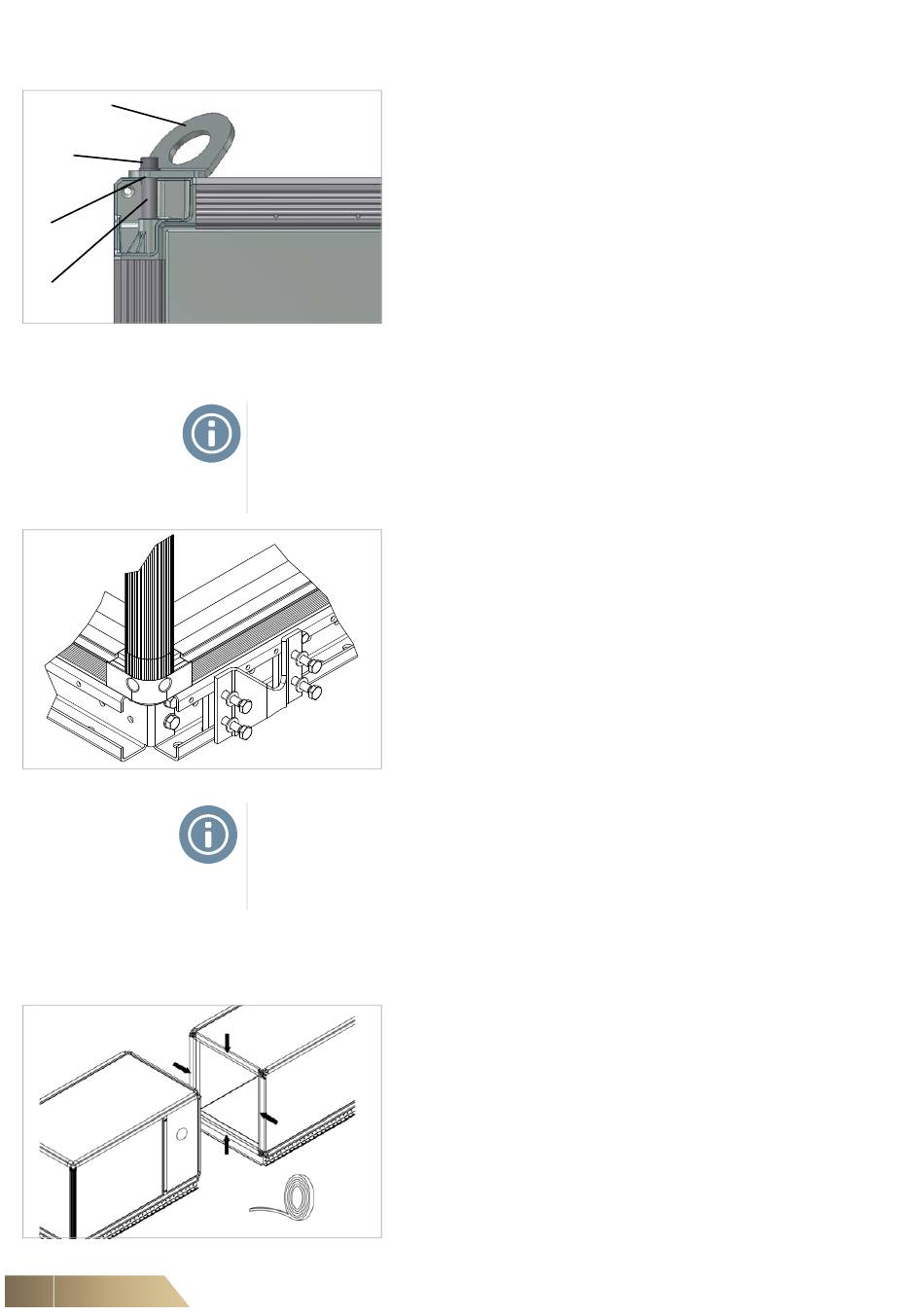

Fig. 5-39:
Anneaux de transport toit panneau frontal
Fig. 5-40:
Dispositif de transport du châssis
5.9.2 Montage des modules séparés
Fig. 5-41:
Montage des modules séparés
50
Remarque !
Pour éviter les collisions avec les anneaux de transport, les éléments externes à
l'appareil, tels que les registres ou les manchettes souples sont livrés séparé-
ment.
Ceux-ci doivent être montés sur site et étanchés.
Remarque !
Les anneaux / dispositifs de transport ne doivent en aucun cas être utilisés pour
une suspension durable des appareils.
Les anneaux de levage / dispositifs de transport ne doivent être utilisés qu'une
seule fois.
Procédez comme suit pour l'assemblage des modules séparés (point de coupure) :
Desserrez les vis du panneau frontal et serrez les vis M8 x
70 fournies.
Démontez le dispositif de transport du châssis.
Collez les joints d'étanchéité fournis sur le point de coupure
(voir notice de montage spécifique du ruban d'étanchéité).
FläktGroup DC-2016-0104-FR 2018-09/R4 • sous réserve de modifications
Appareils COM4 CompactLine
