Appareils COM4 CompactLine

5.8.1 Lieu d'implantation

5.8.2 Distances minimales

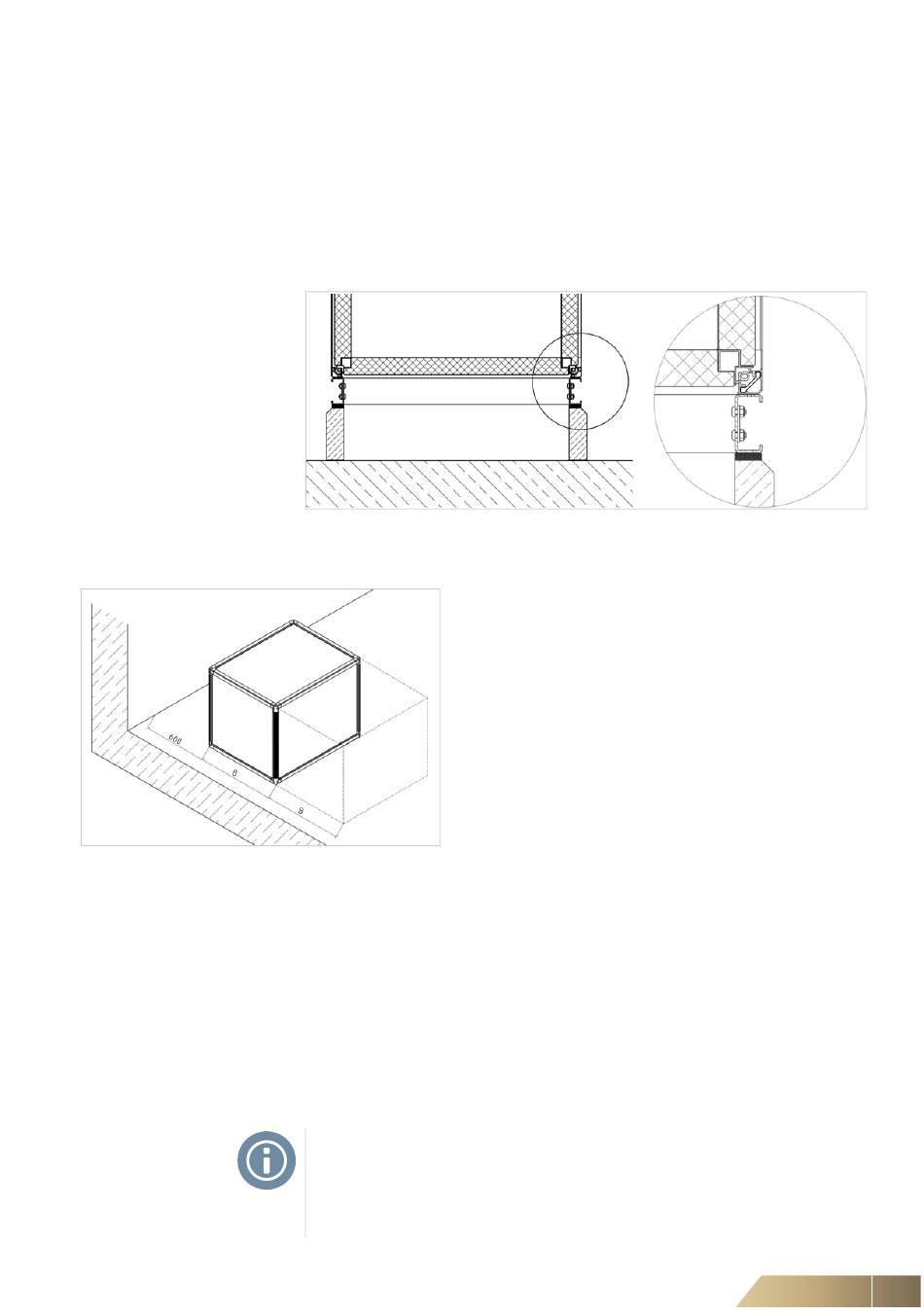

Fig. 5-34: Espace libre minimal
5.8.3 Réalisation de l'assise pour l'installation à l'intérieur
5.8.4 Réalisation de l'assise pour l'installation à l'extérieur (résistant aux intempéries, socle de toiture)
FläktGroup DC-2016-0104-FR 2018-09/R4 • sous réserve de modifications
La centrale doit être installée à un emplacement qui satisfait aux exigences suivantes :
– Le support doit être de niveau et solide.
– La flexion du support ne peut pas excéder 4 mm par m.
– Dans le cas des appareils équipés d'un écoulement de condensats, il est indispen-
sable que la hauteur du support corresponde au moins à la hauteur nécessaire du
siphon (se reporter au siphon).
•
Assurez-vous que les fluides s'échappant de la centrale ne puissent pas causer de
dommages au lieu d'implantation ou à l'environnement.
Fig. 5-33: Lieu d'implantation
•
•
•
Le support peut dépasser de maximum 20 mm par rapport au bord extérieur de la
centrale pour que les tôles de protection ou les accessoires tels que les siphons
puissent être montés.
•
Les points d'appui du support doivent être situés à chaque séparation de la centrale.
En outre, dans le sens longitudinal de l'appareil, une distance maximale de
1600 mm ne doit pas être dépassée.
Remarque !
Les centrales pour montage en extérieur ne remplaçent pas la toiture!
Les appareils résistants aux intempéries et les composants correspondants ne
peuvent en aucun cas, selon les normes prEN 13053 et VDI 3803, remplacer une
fonction porteuse du bâtiment ou de la toiture.
Pour l'extraction de ventilateurs, d'échangeurs de chaleur,
de séparateurs de gouttes, etc. ainsi que pour les interven-
tions de maintenance et d'inspection, il faut prévoir un es-
pace équivalent au moins à une largeur de la centrale sur la
face de service.
Un espace minimal de 600 mm entre la face arrière de l'ap-
pareil et le mur doit être prévu.
Montage
