Appareils COM4 CompactLine
4.3

Transport des COM4mini et COM4top

Transport manuel:

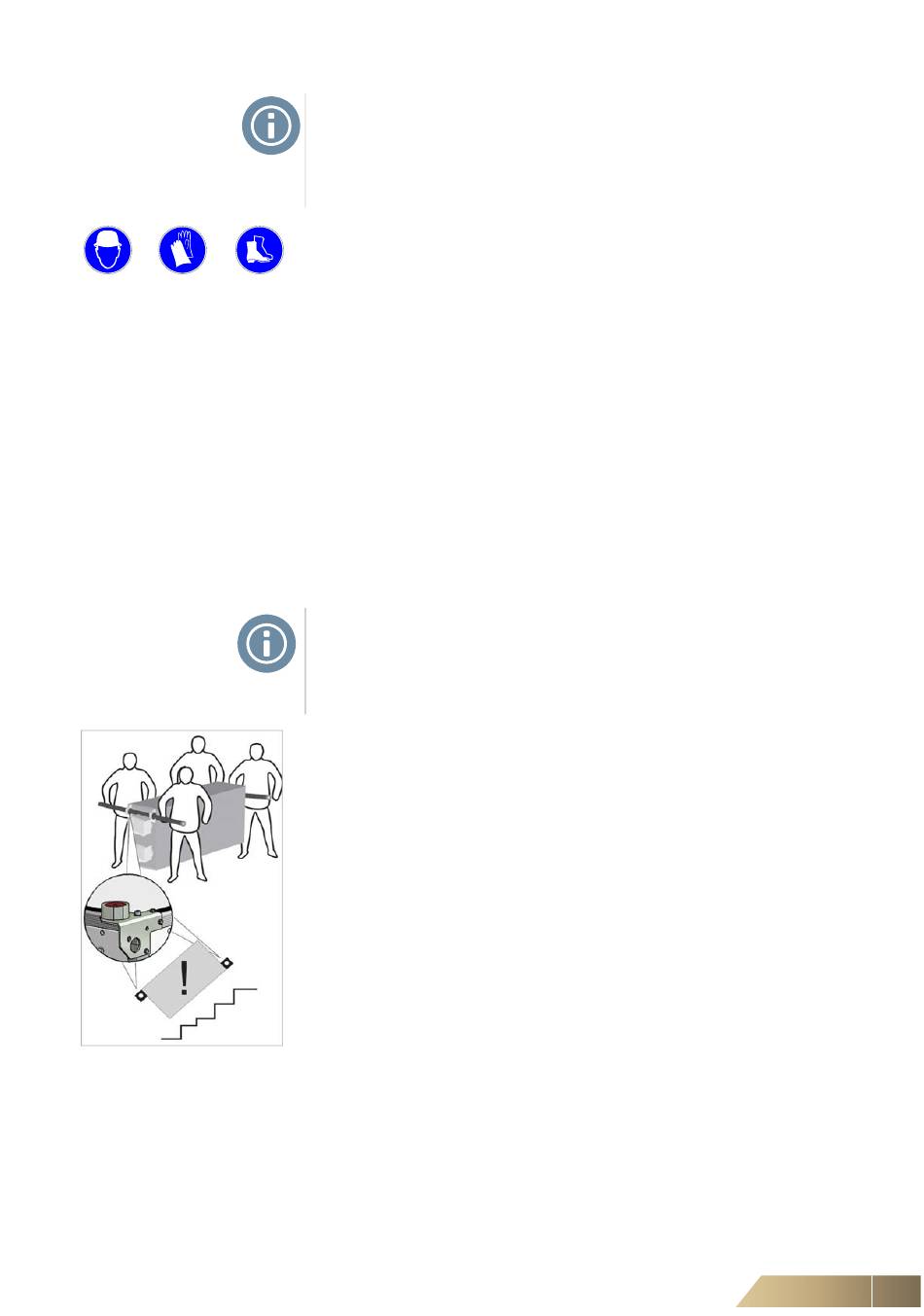

Fig. 4-1
Transport par transpalette ou
chariot élévateur à fourche
FläktGroup DC-2016-0104-FR 2018-09/R4 • sous réserve de modifications
Remarque !
•
Ne transportez l'appareil que dans son emballage d'origine. N'enlevez
l'emballage d'origine que lors du montage.
•
Veuillez enlever la palette avant toute manipulation du matériel à l'aide des
anneaux ou dispositifs de transport prévus d'usine à cet effet.
•
Portez pour votre sécurité des gants et des chaussures de sécurité lors du transport
de l'appareil.
•
Avant de transporter l'appareil, assurez-vous que l'ensemble des portes, trappes
d'accès et panneaux soient bloqués et sécurisés.
•
N'utilisez que des sangles de levage d'une capacité de levage suffisante.
•
N'utilisez jamais des sangles de levage endommagées.
•
N'attachez pas les moyens de levage par nœuds et ne les placez pas contre des
bords tranchants.
•
N'utilisez que des sangles / chaînes de longueur égale.
•
Seuls les anneaux de levage fournis par FläktGroup doivent être utilisés !
•
Déplacez l'appareil avec précaution et en évitant les mouvements brusques.
•
L'appareil ne doit pas être posé brutalement ou subir des chocs.
Pour le transport manuel, les équerres de montage livrées sous emballage séparé sont
à utiliser Fig. 4-1.
REMARQUE !
La dimension des appareils de type CC20 et CC40 est adaptée à un passage des
portes avec une largeur normalisée de 900 mm !
En enlevant les portes et panneaux arrières avant le transport, le poids peut être
réduit d'environ 50 kg.
•
Soulevez l'appareil seulement avec un nombre de personnes suffisant!
•
Soulevez l'appareil à l'aide de deux tubes en acier 1" (diamètre trou 32 mm) (non
fourni par FläktGroup) (voir Fig. 4-1).
•
Pour le transport en pente (par exemple escalier), fixez les équerres de montage de
manière diagonale (voir Fig. 4-1).
•
Il est possible d'utiliser un diable de manutention ou des sangles pour le transport.
Equerre de montage
•
Les équerres de montage livrés en vrac sont à fixer selon la position d'installation
souhaitée:
– Il faut dévisser la vis hexagonale autoforeuse M8x30 au coin en plastique.
– L'équerre de montage est fixée avec la vis autoforeuse M8x70.
– Ensuite, l'équerre de montage est fixée en plus avec 4 pièces de vis autoforeuses
en tôle 6.3x19
– Finalement il faut monter les pièges à son.
La palette est prévue pour être soulevée également du côté plus court.
•
Le transport sur un sol plan peut être effectué à l'aide de plusieurs personnes et
avec un diable de manutention. Lors du transport par un chariot élévateur ou un
chariot élévateur à fourche, l'appareil doit se trouver impérativement sur une palette
en bois.
Transport et entreposage
