Appareils COM4 CompactLine
7.3

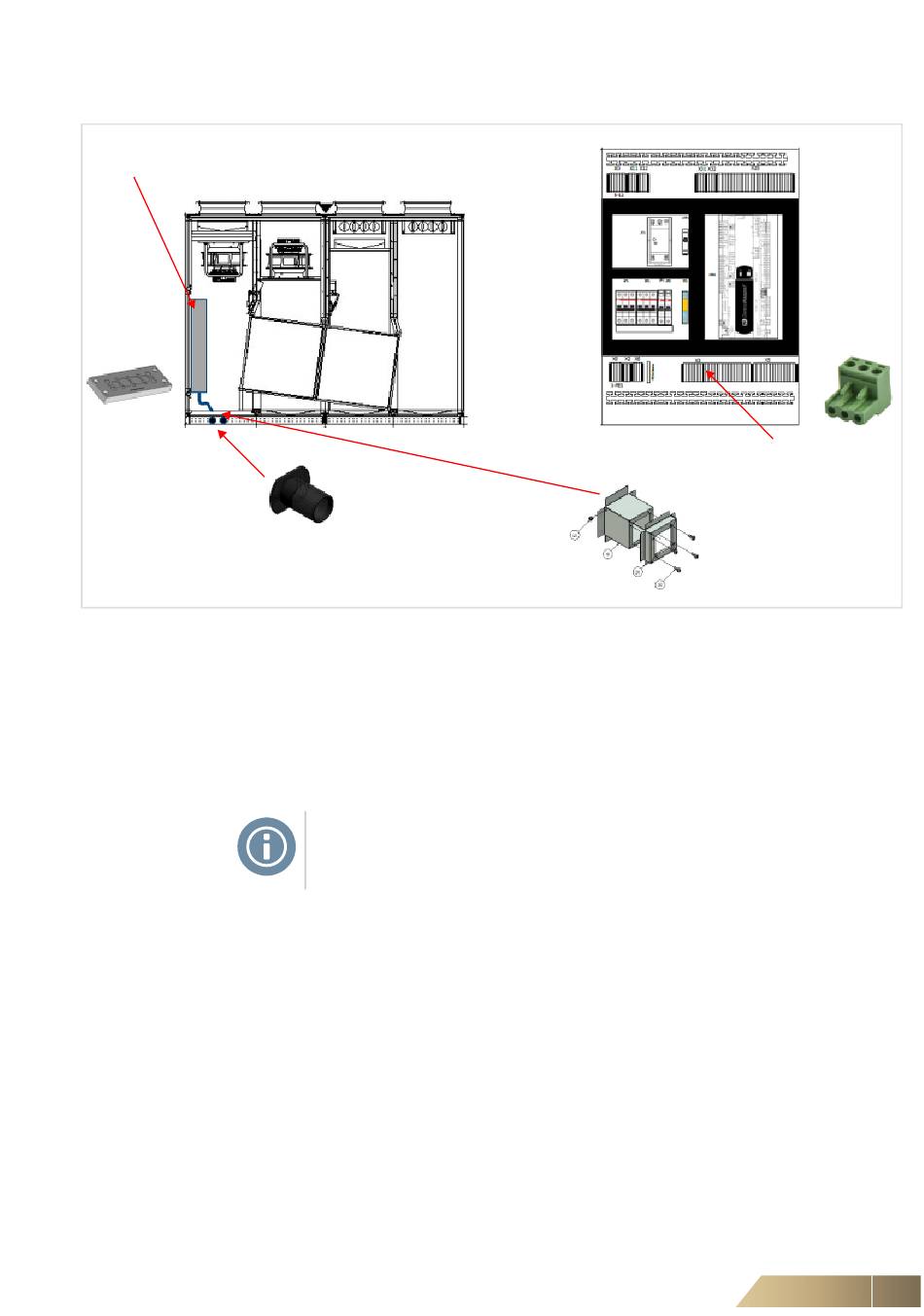

Raccordement de la COM4top

Armoire électrique interne avec accès via la
porte de l'appareil
Introduction de la plaque de fond de l'armoire électrique
Introduction de la tension d'alimentation
7.4

Raccordement de la COM4mini

FläktGroup DC-2016-0104-FR 2018-09/R4 • sous réserve de modifications
•
Raccordez les composants externes conformément au schéma électrique.
L'appareil nécessite une tension d'alimentation de 230 V/50-60 Hz.
La tension d'alimentation est à protéger sur site à un maximum de 13 A.
REMARQUE!
Des interrupteurs sécurisés contre une remise en marche doivent être prévus sur
site lors du raccordement électrique.
•
Introduction de la tension d'alimentation pour l'armoire électrique par le haut.
•
Respectez un espacement libre au-dessus de l'armoire électrique d'au moins 500
mm.
•
Raccordez les composants externes conformément au schéma électrique.
•
Fixez tous les câbles sur le rail et veillez à la bonne décharge de traction des câbles.
Raccordement électrique
Liaison codée pour la senso-
rique et l'actorique
Traversée dans le panneau de
sol pour le passage du câble
vers l'armoire électrique.
Après introduction, colmatez et
étanchéifiez.
