Raccordement électrique
Compartiment ventilateur (1)
Conception de l'armoire électrique
Caisson de l'armoire électrique (3)
Petite plaque
à brides (4)
Cloisonnement (7)
Grande plaque
à brides (6)

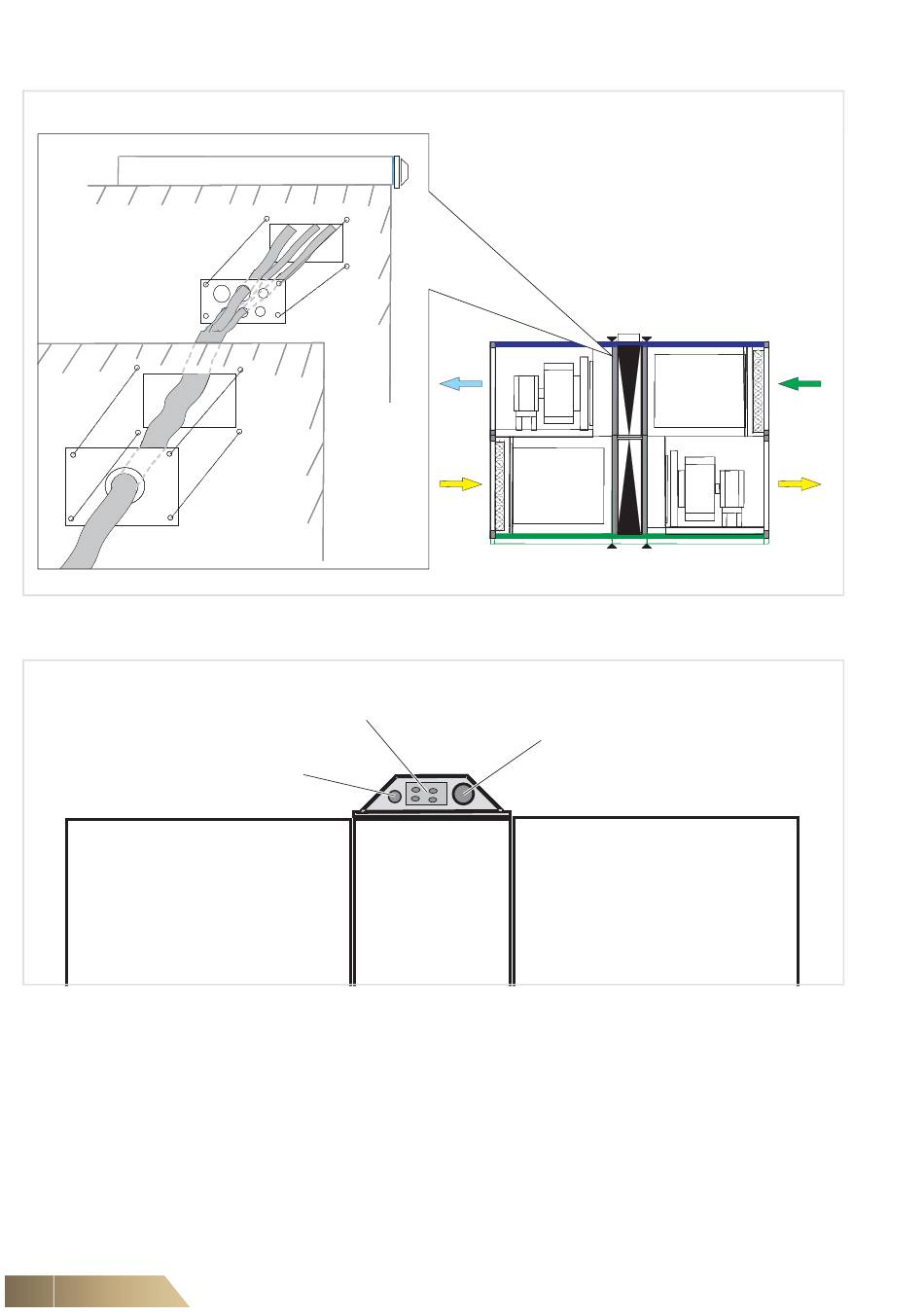

Pose de câbles pour l'alimentation électrique
Vue de l'arrière de l'appareil:
Passage pour le câble
de commande à distance (2)
Compartiment filtre
Fig. 7-2: Pose de câbles pour l'alimentation électrique
64
Passage de câble
(5)
Passages pour d'autres câbles électriques
(si nécessaire) (3)
ECOROT/
ROTATIF
•
Passez le câble d'alimentation électrique par l'arrière de l'appareil vers la partie
supérieure où se trouve l'armoire électrique:
– La grande ouverture (1) est prévue pour le câble d'alimentation (3x400 V/N/PE/
50 Hz)
– La petite ouverture (2) est prévue pour le câble de commande à distance
– Des ouvertures pour d'éventuels câbles supplémentaires sur site (3)
peuvent être rajoutées.
Compartiment ven-
Compartiment filtre
tilateur
(1)
Filtres
Armoire électrique
avec régulation
Pose du câble d'alimentation
(alimentation électrique) (1)
Compartiment ventilateur
