Manuels Connexes pour GEMÜ F40
Sommaire des Matières pour GEMÜ F40

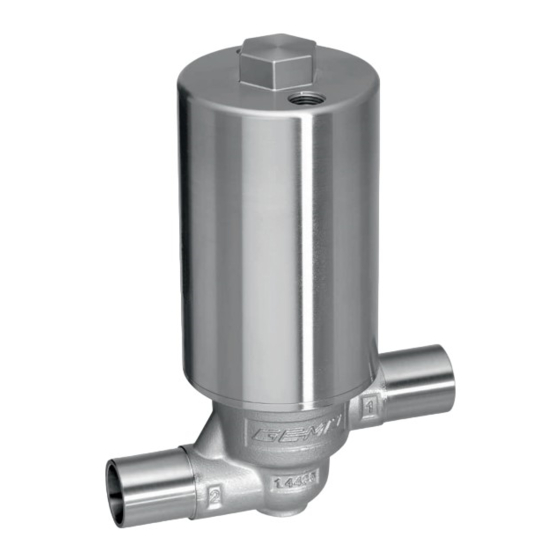

- Page 1 GEMÜ F40 Vanne de remplissage à commande pneumatique Notice d'utilisation Informations complémentaires Webcode: GW-F40...
- Page 2 Tous les droits, tels que les droits d'auteur ou droits de propriété industrielle, sont expressément réservés. Conserver le document afin de pouvoir le consulter ultérieurement. © GEMÜ Gebr. Müller Apparatebau GmbH & Co. KG 17.09.2020 GEMÜ F40 2 / 28 www.gemu-group.com...
-
Page 3: Table Des Matières
10 Mise en service ............18 11 Dépannage ..............19 12 Inspection et entretien ..........20 13 Démontage de la tuyauterie ........23 14 Mise au rebut ............23 15 Attestation de montage selon 2006/42/CE (directive Machines) ..............24 www.gemu-group.com 3 / 28 GEMÜ F40... -
Page 4: Généralités
Situation potentiellement dangereuse ! ▶ Le non-respect peut entraîner des dommages matériels. Les symboles suivants spécifiques au danger concerné peuvent apparaître dans un avertissement : Symbole Signification Risque d'explosion Produits chimiques corrosifs! Éléments d’installation chauds ! GEMÜ F40 4 / 28 www.gemu-group.com... -
Page 5: Consignes De Sécurité
14. Les travaux d’entretien ou de réparation qui ne sont pas décrits dans ce document ne doivent pas être effectués sans consultation préalable du fabricant. En cas de doute : 15. Consulter la filiale GEMÜ la plus proche. www.gemu-group.com 5 / 28 GEMÜ F40... -
Page 6: Système D'étanchéité Pd
3.3 Fonctionnement Le produit est une vanne de remplissage 2/2 voies en inox et à commande pneumatique. La vanne de remplissage 2/2 voies GEMÜ F40 a été conçue pour être installée dans une tuyauterie. Orifice d'évent La vanne de remplissage peut être ouverte/fermée au moyen de 2 fonctions de commande (« „normalement ouverte »... -
Page 7: Données Pour La Commande
9 Type d'actionneur Code Actionneur sans accessoires, avec jeu de ressorts standard Actionneur avec filetage M12x1 pour accessoires, avec jeu de ressorts standard 10 Bypass Code Orifice de dérivation 5,2 mm Orifice de dérivation 7,0 mm www.gemu-group.com 7 / 28 GEMÜ F40... -
Page 8: Exemple De Référence
11 Surface 1502 Ra ≤ 0,8 µm (30 µin.) pour surfaces en contact avec le fluide, selon DIN 11866 H3, intérieur poli mécaniquement 12 Diamètre du siège 20 mm 13 Version spéciale Version spéciale pour 3A GEMÜ F40 8 / 28 www.gemu-group.com... -
Page 9: Données Techniques
Fct. Cde 1 6 à 7 bars Fct. Cde 2 max. 6 bars Courbe caractéristique Pression de commande - Pression de service, fonction de commande 2, F40, taille d'actionneur 1 Sous le siège Sur le siège Pression de service [bar] www.gemu-group.com 9 / 28 GEMÜ... - Page 10 6 Données techniques Pression de commande : Courbe caractéristique Pression de commande - Pression de service, fonction de commande 2, F40, taille d'actionneur 3 Sous le siège Sur le siège Pression de service [bar] Courbe caractéristique Pression de commande - Pression de service, fonction de commande 2, F40, taille d'actionneur 4 Sous le siège...
- Page 11 Vapeur max. 2 bars à 140 °C, max. 60 min Taux de fuite : Vanne Tout ou Rien Étanchéité du Norme Procédure de Taux de fuite Fluide d’essai siège test PTFE DIN EN 12266-1 www.gemu-group.com 11 / 28 GEMÜ F40...
-
Page 12: Conformité Du Produit
3,07 kg Taille d'actionneur 4, fonction de commande 2 2,29 kg Corps de vanne Taille d'actionneur 1 Taille d'actionneur 3 Taille d'actionneur 4 Embout 0,10 0,22 0,60 Raccord à clamp 0,13 0,30 0,72 Poids en kg GEMÜ F40 12 / 28 www.gemu-group.com... -
Page 13: Dimensions
Fonction de commande 2 Taille d'action- Fonction de ØB Taille neur commande 40,8 80,6 88,6 40,8 68,0 76,0 G 1/8 53,0 97,4 105,4 53,0 82,0 90,0 G 1/8 76,0 124,6 135,6 76,0 80,8 98,8 Dimensions en mm www.gemu-group.com 13 / 28 GEMÜ F40... -
Page 14: Dimensions Du Corps
Code 17 : Embout EN 10357 série A (auparavant DIN 11850 série 2) / DIN 11866 série A Code 59 : Embout ASME BPE / DIN 11866 série C 2) Matériau du corps de vanne Code C3 : 1.4435, inox de fonderie GEMÜ F40 14 / 28 www.gemu-group.com... -
Page 15: Raccord À Clamp
Dimensions en mm, AG = taille d'actionneur 1) Type de raccordement Code 86 : Clamp DIN 32676 série A Code 88 : Clamp ASME BPE 2) Matériau du corps de vanne Code C3 : 1.4435, inox de fonderie www.gemu-group.com 15 / 28 GEMÜ F40... -
Page 16: Dimensions De La Fente
7 Dimensions 7.3 Dimensions de la fente Taille d'actionneur Course maximale [h] Fente max. lors de l'ouverture complète GEMÜ F40 16 / 28 www.gemu-group.com... -
Page 17: Indications Du Fabricant
● port pour monter. AVIS Compatibilité du produit ! ▶ Le produit doit convenir aux conditions d’utilisation du système de tuyauterie (fluide, concentration du fluide, température et pression), ainsi qu’aux conditions am- biantes du site. www.gemu-group.com 17 / 28 GEMÜ F40... -
Page 18: Montage Avec Des Embouts À Souder
2. Dans le cas des nouvelles installations et après des répa- rations, rincer le système de tuyauteries (le produit doit être entièrement ouvert). ð Les substances étrangères nocives ont été éliminées. ð Le produit est prêt à l'emploi. 3. Mettre le produit en service. GEMÜ F40 18 / 28 www.gemu-group.com... -
Page 19: Dépannage
étanche dans la tuyauterie Produit d'étanchéité défectueux Remplacer le produit d'étanchéité Corps de vanne non étanche Corps de vanne non étanche ou corrodé Contrôler l'intégrité du corps de vanne, le remplacer le cas échéant www.gemu-group.com 19 / 28 GEMÜ F40... -
Page 20: Inspection Et Entretien
▶ Risque de blessures extrêmement graves voire mortelles. Mettre l'installation hors pression. ● Vidanger entièrement l'installation. ● ATTENTION Éléments d’installation chauds ! ▶ Risques de brûlures. N'intervenir que sur une installation ● que l'on a laissé refroidir. GEMÜ F40 20 / 28 www.gemu-group.com... -
Page 21: Montage De L'actionneur
4. Visser la vis sans tête dans la protection anti-ouverture. cartouche, celle-ci doit être remplacée en intégralité. 12.2 Remplacement de la cartouche Vidéo pour le remplacement de la cartouche : Code QR : Lien pour navigateur web : https://www.gemu-group.com/de_DE/videos-und-animatio- nen/patronenwechsel-fuellventil-gemue-f40 www.gemu-group.com 21 / 28 GEMÜ F40... -
Page 22: Montage De La Cartouche
6. Si des dommages sont visibles sur certaines parties de la foncer au niveau de la collerette de membrane conique cartouche, celle-ci doit être remplacée en intégralité. jusqu'à ce qu'un clic soit nettement audible. GEMÜ F40 22 / 28 www.gemu-group.com... -
Page 23: Montage De La Membrane Conique
2. Serrer la membrane conique à la main. 12.4 Pièces détachées Repère Désignation Désignation de commande Actionneur AF40… Corps de vanne BF00… Membrane conique DF00… Cartouche SF40… www.gemu-group.com 23 / 28 GEMÜ F40... -
Page 24: Attestation De Montage Selon 2006/42/Ce (Directive Machines)
Marque : GEMÜ Désignation commerciale : GEMÜ F40 répond aux exigences essentielles suivantes de la directive Machines 2006/42/CE : 1.1.2, 1.1.3, 1.1.5, 1.3.2, 1.3.3, 1.3.4, 1.5.1, 1.5.2 De plus, nous attestons que la documentation technique spéciale a été élaborée conformément à l'annexe VII partie B. - Page 25 GEMÜ F40 25 / 28 www.gemu-group.com...
- Page 26 GEMÜ F40 26 / 28 www.gemu-group.com...
- Page 27 27 / 28 GEMÜ F40...
- Page 28 Sujet à modification GEMÜ Gebr. Müller Apparatebau GmbH & Co. KG *88607516* Fritz-Müller-Straße 6-8 D-74653 Ingelfingen-Criesbach 09.2020 | 88607516 Tél. +49 (0)7940 123-0 · info@gemue.de www.gemu-group.com...
