GEMÜ 687 Notice D'utilisation
Masquer les pouces
Voir aussi pour 687:
- Notice d'installation et de montage (48 pages) ,
- Notice d'utilisation (55 pages)
Manuels Connexes pour GEMÜ 687
Sommaire des Matières pour GEMÜ 687

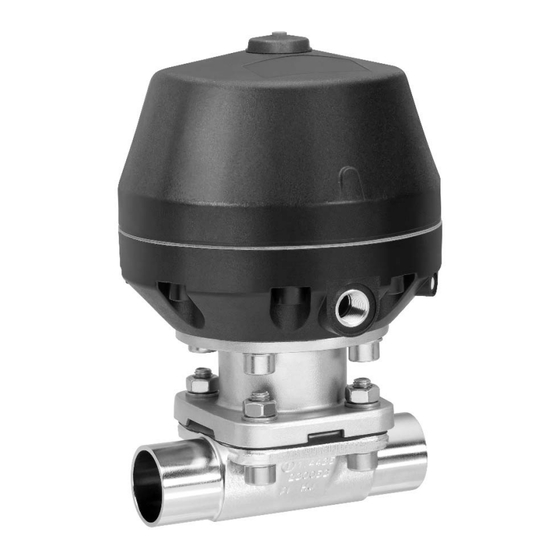

- Page 1 GEMÜ 687 Vanne à membrane à commande pneumatique Notice d'utilisation Informations complémentaires Webcode: GW-687...
- Page 2 Tous les droits, tels que les droits d'auteur ou droits de propriété industrielle, sont expressément réservés. Conserver le document afin de pouvoir le consulter ultérieurement. © GEMÜ Gebr. Müller Apparatebau GmbH & Co. KG 02.10.2024 GEMÜ 687 2 / 49 www.gemu-group.com...
- Page 3 Fonction de commande 3 ......15 Dépannage ............16 Inspection et entretien ......... 16.1 Pièces détachées .......... 16.2 Montage / Démontage de pièces déta- chées .............. 16.2.1 Démontage de la vanne (détacher l'actionneur du corps) ...... www.gemu-group.com 3 / 49 GEMÜ 687...
- Page 4 Mesures à prendre pour éviter le danger. Les avertissements sont toujours indiqués par un mot signal et, pour certains également par un symbole spécifique au dan- ger. Cette notice utilise les mots signal, ou niveaux de danger, sui- vants : GEMÜ 687 4 / 49 www.gemu-group.com...
- Page 5 1.4539, corps forgé 14. Les travaux d’entretien ou de réparation qui ne sont pas décrits dans ce document ne doivent pas être effectués Puce RFID CONEXO sans consultation préalable du fabricant. membrane (voir informations sur Conexo) www.gemu-group.com 5 / 49 GEMÜ 687...
- Page 6 3.2 Description vanne important, tel que le corps, l'actionneur, la membrane et La vanne à membrane 2/2 voies GEMÜ 687 dispose d'un ac- même les composants d'automatisation, dont les données tionneur pneumatique à membrane en plastique nécessitant sont par ailleurs lisibles à...
- Page 7 1. Utiliser le produit conformément aux données techniques. 2. Dans le cas des produits dont l'utilisation dans des zones explosives est autorisée, tenir compte du complément se- lon ATEX. 3. Respecter le sens du débit sur le corps de vanne. www.gemu-group.com 7 / 49 GEMÜ 687...
- Page 8 Raccord à visser Inox de fonderie Orifice taraudé DIN ISO 228 1.4408, inox de fonderie Taraudage NPT 1.4408, revêtu PFA Raccord laitier fileté DIN 11851 1.4435, inox de fonderie Embout conique et écrou d'accouplement DIN 11851 GEMÜ 687 8 / 49 www.gemu-group.com...
- Page 9 Ra max. 0,38 µm (15 µin.) pour surfaces en contact Taille d'actionneur 4RN avec le fluide, selon ASME BPE SF4, Taille d'actionneur 6A électropoli intérieur et extérieur Taille d'actionneur 6A2 DN 100, taille de membrane 100 Taille d'actionneur 5/N www.gemu-group.com 9 / 49 GEMÜ 687...
- Page 10 Taille d'actionneur F/N 9 Surface 1503 Ra ≤ 0,8 µm (30 µin.) pour surfaces en contact avec le fluide, conformément à DIN 11866 HE3, électropoli intérieur et extérieur 10 Version spéciale Version spéciale pour 3A 11 CONEXO sans GEMÜ 687 10 / 49 www.gemu-group.com...
- Page 11 Entrée de vapeur Conduite de process Distribution de vapeur Processus stérile Température ambiante : 0 — 60 °C Température du fluide de 0 — 40 °C commande : www.gemu-group.com 11 / 49 GEMÜ 687...
- Page 12 3,0 4,0 - 7,0 5/N, 5RN 5,5 - 7,0 max. 5,0 max. 4,5 max. 3,5 max. 3,5 4,5 - 7,0 MG = taille de membrane Toutes les pressions sont données en bars relatifs. GEMÜ 687 12 / 49 www.gemu-group.com...
- Page 13 7 Données techniques Pression de commande : GEMÜ 687 : Diagramme pression de commande - pression de service – Fonction de commande 2 et 3 Membrane PTFE MG 10 MG 25 MG 100 MG 40 MG 80 MG 50 Pression de service [bar] Pression de service [bar] Membrane élastomère...
- Page 14 Kv peuvent dépasser les limites de tolérance de la norme. La courbe de valeur Kv (valeur Kv en fonction de la course de la vanne) peut varier en fonction du matériau de la membrane et de la durée d'utilisation. GEMÜ 687 14 / 49 www.gemu-group.com...
- Page 15 2440 et VDI 2290 -Respect des exigences définies par DIN EN ISO 15848-1, tableau C.2, classe BH FMEDA : Description du produit : Vanne à membrane GEMÜ 687 Type d'appareil : Fonction de sécurité : La fonction de sécurité permet de mettre la vanne à...
- Page 16 24,10 20,80 24,80 Poids en kg MG = taille de membrane Position de montage : Quelconque Respecter l'angle de rotation pour un montage avec vidangeabilité optimisée. Voir document séparé « Information technique angle de rotation ». GEMÜ 687 16 / 49 www.gemu-group.com...
- Page 17 475,0 158,0 G 1/4 5/N, 5RN 259,0 372,0 169,0 G 1/4 360,0 477,0 154,0 G 1/4 Dimensions en mm MG = taille de membrane * CT = A + H1 (voir dimensions du corps) www.gemu-group.com 17 / 49 GEMÜ 687...
- Page 18 G 1/4 5/N, 5RN 258,0 278,0 165,0 45,0 G 1/4 360,0 319,0 154,0 110,0 G 1/4 Dimensions en mm MG = taille de membrane * CT = A + H1 (voir dimensions du corps) GEMÜ 687 18 / 49 www.gemu-group.com...
- Page 19 Code 60 : Embout ISO 1127 / DIN EN 10357 série C (édition 2014) / DIN 11866 série B 2) Matériau du corps de vanne Code 40 : 1.4435 (F316L), corps forgé Code 42 : 1.4435 (BN2), corps forgé, Δ Fe < 0,5 % Code F4 : 1.4539, corps forgé www.gemu-group.com 19 / 49 GEMÜ 687...
- Page 20 Code 17 : Embout EN 10357 série A / DIN 11866 série A auparavant DIN 11850 série 2 Code 60 : Embout ISO 1127 / DIN EN 10357 série C (édition 2014) / DIN 11866 série B 2) Matériau du corps de vanne Code C3 : 1.4435, inox de fonderie GEMÜ 687 20 / 49 www.gemu-group.com...
- Page 21 Code 65 : Embout ANSI/ASME B36.19M Schedule 40s 2) Matériau du corps de vanne Code 40 : 1.4435 (F316L), corps forgé Code 42 : 1.4435 (BN2), corps forgé, Δ Fe < 0,5 % Code F4 : 1.4539, corps forgé www.gemu-group.com 21 / 49 GEMÜ 687...
- Page 22 Code 59 : Embout ASME BPE / DIN EN 10357 série C (à partir de l'édition 2022) / DIN 11866 série C 2) Matériau du corps de vanne Code C3 : 1.4435, inox de fonderie GEMÜ 687 22 / 49 www.gemu-group.com...
- Page 23 2) Matériau du corps de vanne Code 40 : 1.4435 (F316L), corps forgé Code 42 : 1.4435 (BN2), corps forgé, Δ Fe < 0,5 % Code C3 : 1.4435, inox de fonderie Code F4 : 1.4539, corps forgé www.gemu-group.com 23 / 49 GEMÜ 687...
- Page 24 MG = taille de membrane n = nombre de pans pour clé de serrage 1) Type de raccordement Code 31 : Taraudage NPT 2) Matériau du corps de vanne Code 37 : 1.4408, inox de fonderie GEMÜ 687 24 / 49 www.gemu-group.com...
- Page 25 1) Type de raccordement Code 6 : Raccord laitier fileté DIN 11851 2) Matériau du corps de vanne Code 40 : 1.4435 (F316L), corps forgé Code 42 : 1.4435 (BN2), corps forgé, Δ Fe < 0,5 % www.gemu-group.com 25 / 49 GEMÜ 687...
- Page 26 Code 6K : Embout conique et écrou d'accouplement DIN 11851 2) Matériau du corps de vanne Code 40 : 1.4435 (F316L), corps forgé Code 42 : 1.4435 (BN2), corps forgé, Δ Fe < 0,5 % GEMÜ 687 26 / 49 www.gemu-group.com...
- Page 27 Code 39 : 1.4408, revêtu PFA Code 40 : 1.4435 (F316L), corps forgé Code 42 : 1.4435 (BN2), corps forgé, Δ Fe < 0,5 % Code 83 : EN-GJS-400-18-LT (GGG 40.3), revêtu ébonite Code C3 : 1.4435, inox de fonderie www.gemu-group.com 27 / 49 GEMÜ 687...
- Page 28 Code 34 : Bride JIS B2220, 10K, RF, dimensions face-à-face FAF EN 558 série 1, ISO 5752, série de base 1, dimensions uniquement pour forme de corps D 2) Matériau du corps de vanne Code 39 : 1.4408, revêtu PFA GEMÜ 687 28 / 49 www.gemu-group.com...
- Page 29 2) Matériau du corps de vanne Code 17 : EN-GJS-400-18-LT (GGG 40.3), revêtu PFA Code 18 : EN-GJS-400-18-LT (GGG 40.3), revêtu PP Code 39 : 1.4408, revêtu PFA Code 83 : EN-GJS-400-18-LT (GGG 40.3), revêtu ébonite www.gemu-group.com 29 / 49 GEMÜ 687...
- Page 30 Code 39 : 1.4408, revêtu PFA Code 40 : 1.4435 (F316L), corps forgé Code 42 : 1.4435 (BN2), corps forgé, Δ Fe < 0,5 % Code 83 : EN-GJS-400-18-LT (GGG 40.3), revêtu ébonite Code C3 : 1.4435, inox de fonderie GEMÜ 687 30 / 49 www.gemu-group.com...
- Page 31 Code 8T : Clamp DIN 32676 série C, dimensions face-à-face FAF EN 558 série 7, dimensions uniquement pour forme de corps D 2) Matériau du corps de vanne Code 40 : 1.4435 (F316L), corps forgé Code 42 : 1.4435 (BN2), corps forgé, Δ Fe < 0,5 % Code F4 : 1.4539, corps forgé www.gemu-group.com 31 / 49 GEMÜ 687...
- Page 32 D 2) Matériau du corps de vanne Code 40 : 1.4435 (F316L), corps forgé Code 42 : 1.4435 (BN2), corps forgé, Δ Fe < 0,5 % Code F4 : 1.4539, corps forgé GEMÜ 687 32 / 49 www.gemu-group.com...
- Page 33 (fluide, concentration du fluide, température et pression), ainsi qu’aux conditions am- biantes du site. AVIS Outillage ! ▶ L'outillage requis pour l'installation et le montage n'est pas fourni. Utiliser un outillage adapté, fonctionnant correctement et ● sûr. www.gemu-group.com 33 / 49 GEMÜ 687...
- Page 34 8. Utiliser tous les orifices des brides. 9. Serrer les vis alternativement et en croix. 10. Remettre en place et en fonction tous les dispositifs de sécurité et de protection. GEMÜ 687 34 / 49 www.gemu-group.com...
- Page 35 3. Visser le tube sur le raccord à visser du corps de vanne conformément aux normes en vigueur. ð Utiliser un produit d'étanchéité pour filetage adapté. 4. Remettre en place et en fonction tous les dispositifs de sécurité et de protection. www.gemu-group.com 35 / 49 GEMÜ 687...
- Page 36 Vanne ouverte Vanne fermée Raccord 4 Raccord 2 Fonctions de commande 2 + 3 En fonction de la fonction de commande, un ou deux raccords pour le fluide de commande sont disponibles sur l'actionneur : GEMÜ 687 36 / 49 www.gemu-group.com...
- Page 37 ð Le produit se ferme. 14.2 Fonction de commande 2 Le produit est ouvert au repos par la force du ressort. 1. Piloter l'actionneur au moyen du raccord du fluide de com- mande 4. www.gemu-group.com 37 / 49 GEMÜ 687...
- Page 38 Actionneur / corps de vanne endommagé Remplacer l'actionneur / le corps de vanne Le corps de vanne et la tuyauterie ne sont Montage incorrect Contrôler le montage du corps de vanne pas reliés de manière étanche dans la tuyauterie GEMÜ 687 38 / 49 www.gemu-group.com...
- Page 39 Produit d'étanchéité défectueux Remplacer le produit d'étanchéité Corps de vanne non étanche Corps de vanne non étanche ou corrodé Contrôler l'intégrité du corps de vanne, le remplacer le cas échéant * voir chapitre « Pièces détachées » www.gemu-group.com 39 / 49 GEMÜ 687...
- Page 40 Code 5M priés et contrôlé pour s'assurer de l'absence d'usure. 18, 19, 20 Kit de vissage 687 S30 1. Confier les travaux d’entretien et de maintenance au per- 16.2 Montage / Démontage de pièces détachées sonnel qualifié et formé. 2. Utiliser l'équipement de protection adéquat conformément 16.2.1 Démontage de la vanne (détacher l'actionneur du corps)
- Page 41 Poser le sabot libre sur l'axe de l'actionneur, enfoncer les évi- dements D sur les guides C. Le sabot doit pouvoir être dépla- Taille de membrane 10 (DN 10-20) cé facilement entre les guides. Sabot et bride de l'actionneur vus de dessous : www.gemu-group.com 41 / 49 GEMÜ 687...
- Page 42 56. ð Le sabot 3 est maintenu par les deux demi-coques 56. 4. Placer le pin de fixation fileté 31 dans la rainure fraisée de l'écrou à deux trous 30. GEMÜ 687 42 / 49 www.gemu-group.com...
- Page 43 10. Presser fermement à la main la feuille PTFE sur la mem- brane d'appui jusqu'à ce qu'elle retrouve d'elle-même sa convexité originale et épouse entièrement la forme de la membrane d'appui. www.gemu-group.com 43 / 49 GEMÜ 687...
- Page 44 8. Attention : dans le cas de la membrane code 5M (mem- brane convexe), la feuille PTFE et la membrane d'appui EPDM doivent toucher le corps de vanne en position plane et parallèle. 9. Vérifier l'étanchéité et le fonctionnement de la vanne com- plètement assemblée. GEMÜ 687 44 / 49 www.gemu-group.com...
- Page 45 à deux trous. 12. Réduire lentement la pression. 13. Retirer la partie supérieure de l'actionneur 10. 14. Retirer de la partie inférieure de l’actionneur 16 le jeu de ressorts composé des ressorts de pression 7, 8 et 26. www.gemu-group.com 45 / 49 GEMÜ 687...
- Page 46 1. Nettoyer le produit. 2. Demander une fiche de déclaration de retour à GEMÜ. 3. Remplir intégralement la déclaration de retour. 4. Envoyer le produit à GEMÜ accompagné de la déclaration de retour remplie. GEMÜ 687 46 / 49 www.gemu-group.com...
- Page 47 Numéro de projet : MV-Pneum-2009-12 Désignation commerciale : Type 687 Nous déclarons que les exigences fondamentales suivantes de la Directive Machines 2006/42/CE sont remplies : 1.1.3.; 1.1.5.; 1.2.1.; 1.3.; 1.3.2.; 1.3.3.; 1.3.4.; 1.3.7.; 1.3.9.; 1.5.3.; 1.5.5.; 1.5.6.; 1.5.7.; 1.5.8.; 1.5.9.; 1.6.5.
- Page 48 D-74653 Ingelfingen déclarons que les appareils ci-dessous satisfont aux exigences de sécurité de la Directive des Équipements Sous Pression 2014/68/UE. Désignation des appareils - Types Vanne à membrane GEMÜ 687 Organisation notifiée : TÜV Rheinland Industrie Service GmbH Numéro : 0035 No.
- Page 49 GEMÜ Gebr. Müller Apparatebau GmbH & Co. KG Fritz-Müller-Straße 6-8 D-74653 Ingelfingen-Criesbach Sujet à modification Tél. +49 (0)7940 123-0 · info@gemue.de www.gemu-group.com 10.2024 | 88859426...
