Controle De Polarite Des Chaines Et Installation Des Fusibles - ABB PVS-100-TL Guide D'installation Rapide

12.
Avertissement ! Les onduleurs auxquels il est fait référence dans ce document ne sont PAS dotés de TRANSFORMATEUR D'ISOLEMENT
(sans transformateur). Pour ce modèle, des panneaux PV isolés (classement CEI 61730 classe A) doivent être utilisés et le générateur photovol-
taïque doit être maintenu isolé de la terre ; aucun pôle du générateur ne doit être raccordé à la terre.
Respectez le courant d'entrée maximal comme indiqué dans les données techniques pour les connecteurs à raccord rapides.
Lorsqu'ils sont exposés aux rayons du soleil, les panneaux PV alimentent l'onduleur en tension CC directe. Pour éviter tout risque de choc
électrique, toutes les opérations de câblage doivent être réalisées avec les interrupteur-sectionneurs CC
externes à l'onduleur (le cas échéant en appliquant les procédures LOTO), les interrupteur-sectionneurs CA
CA externes à l'onduleur (en appliquant les procédures LOTO) se trouvent en position OFF.
Si seuls les interrupteur-sectionneurs CC internes
risque de choc électrique. Dans ce cas, cette activité est UNIQUEMENT autorisée en cas d'utilisation d'un EPI adapté (combinaison résistant aux
arcs électriques, casque diélectrique avec visière, gants isolants de classe 0, surgant de protection en cuir EN420- EN399, chaussures de sécurité).
Pour les connexions de chaîne, il est nécessaire d'utiliser les connecteurs à raccord rapides
MultiContact MC4 et Amphenol H4) situés sur le côté gauche de la boîte de câblage
Reportez-vous au document « convertisseur de chaîne – annexe du manuel produit » disponible à l'adresse www.abb.com/solarinverters pour
connaître la marque et le modèle du connecteur à raccord rapide. Selon le modèle de connecteur rapide installé sur votre onduleur, vous
devrez utiliser le même modèle pour les équivalents correspondants (après avoir vérifié l'équivalent conforme sur le site Web du fabricant ou
en contactant ABB)
L'utilisation d'équivalents non conformes pour les connecteurs à raccord rapide installés sur l'onduleur risque d'endommager gravement ce
dernier et annulera la garantie du produit.
Les connecteurs d'entrée sont divisés en 6 groupes (un groupe pour chaque canal d'entrée) constitué de
4 paires de connecteurs à raccord rapides.
Pour les connecteurs d'entrée marqués avec un « A » et un « D », vous devez connecter
directement les différentes chaînes entrant dans l'onduleur (ne pas faire de tableaux de terrain
pour les chaînes parallèles). Ceci est dû au fait que les fusibles de chaîne des côtés positifs
et négatifs
19
parallèle (tableau).
Cette opération pourrait endommager les fusibles et par conséquent causer un dysfonctionnement
de l'onduleur.
La connexion en parallèle des chaines (composition du tableau) peut être faite en amont des
connecteurs d'entrée marqués avec un «
à raccord rapide Y approprié : dans ce cas, les fusibles d'entrée devront être remplacés avec une
taille appropriée pour les chaînes en parallèle.

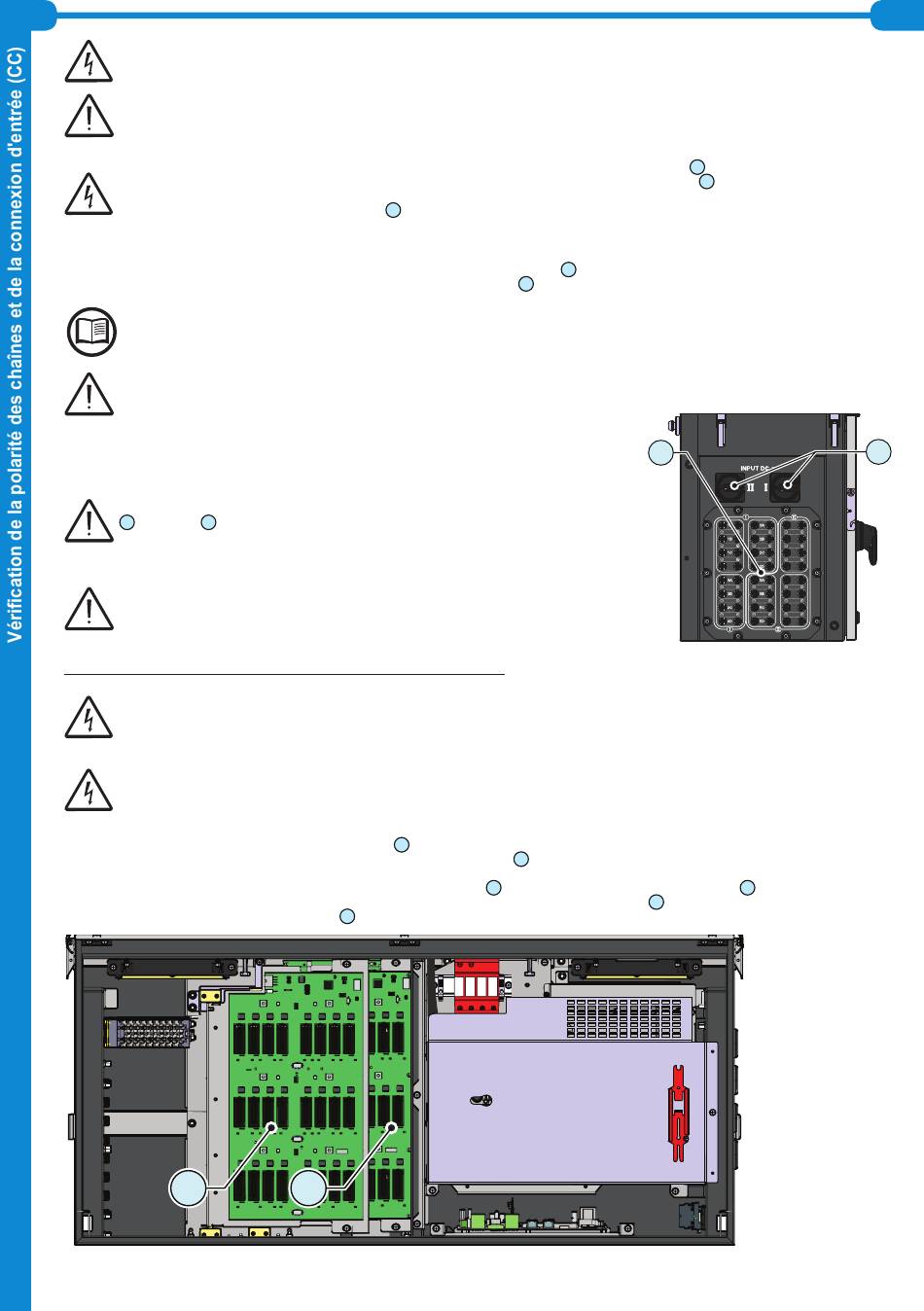

CONTROLE DE POLARITE DES CHAINES ET INSTALLATION DES FUSIBLES

Vérifiez que la polarité est correcte dans les chaînes d'entrée et qu'il n'y a pas de fuite vers la terre dans le générateur PV.
L'intérieur de l'onduleur n'est accessible qu'après déconnexion de l'équipement du réseau et du générateur PV.
L'installation doit être effectuée par des installateurs qualifiés et / ou des électriciens agréés conformément à la réglementation en vigueur dans
le pays d'installation et conformément avec toutes les règles de sécurité pour effectuer des travaux électriques. Cette activité est UNIQUEMENT
autorisée en cas d'utilisation d'un EPI adapté (combinaison résistant aux arcs électriques, casque diélectrique avec visière, gants isolants de
classe 0, surgant de protection en cuir EN420 à EN388, chaussures de sécurité).
La polarité inversée peut causer de graves dommages.
Selon la version de la boîte de câblage installé sur l'onduleur
- Version SX, SY : contient uniquement la carte de fusibles de chaîne côté positif et
fournis et doivent être installés.
- Version SX2, SY2 : contient à la fois une carte de fusibles de chaîne positive
48 fusibles de chaîne (2 pour chaque chaîne). Les fusibles sur la carte des fusibles de la chaîne côté négatif
de la carte des fusibles de la chaîne du côté positif
19
situés sur chaque entrée, ne sont pas conçus pour prendre des chaînes en
20
B » et/ou un « C » à l'aide d'un adaptateur de connecteur
sont fournis et doivent être installés.
19
20
existent, certaines pièces à l'intérieur de l'onduleur seront sous tension, ce qui entraînera un
15
.
02
, il existe une ou deux cartes pour les fusibles de chaine :
02
dispose de 24 fusibles de chaîne (1 pour chaque chaîne) qui sont
19
et une carte de fusibles de chaîne négative
19
- 19 -
, tout interrupteur-sectionneurs CC
15
et tout interrupteur-sectionneurs
09
(généralement Weidmüller PV-Stick ou WM4,
16
16
1D
sont déjà installés, tandis que les fusibles
20
FR
15
4A
4B
4C
4D
6A
6B
6C
6D
comportant au total
20
