13.

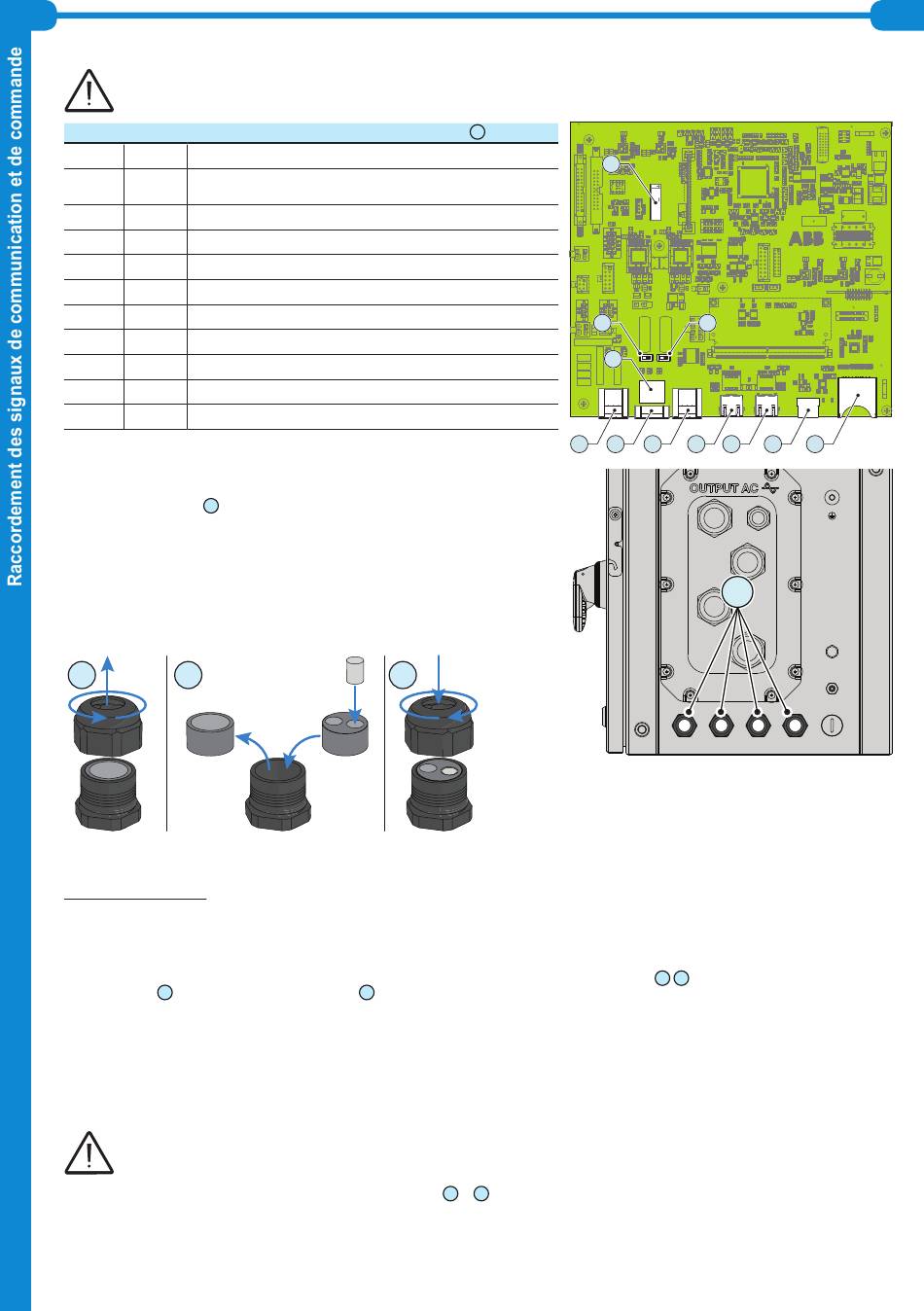

Carte de communication et de commande

Avant l'installation, l'équipement doit être déconnecté de toute source de tension. Veuillez vous reporter au chapitre « Arrêt de l'onduleur » sur le
manuel de l'utilisateur pour connaître toutes les étapes nécessaires de la procédure de sécurité du fonctionnement de l'onduleur.
Code Référence Description carte de communication et de commande
J5 33 Connexion au relais multifonction (Bornier d'ALARME)
Sélecteur de résistance de terminaison 120 ohms de service ABB RS485
S4 34
(service ABB uniquement)
S5 35 Sélecteur de résistance de terminaison 120 ohms de ligne RS485
J7 36 Connecteur Ethernet de service ABB RS485 (RJ45) (service ABB uniquement)
37
J1 Bornier Marche / Arrêt à distance
J6 38 Bornier de ligne RS485
- 39 Connecteur Ethernet 2 (RJ45)
40
- Connecteur Ethernet 1 (RJ45)
J2 41 Connecteur USB
X1 42 Logement de carte SD
X2 43 Batterie de secours CR2032
Les signaux de commande et de communication et sont connectés à la carte de
communication et de commande à l'intérieur de la boîte de câblage CC ou directement aux
connecteurs situés à l'extérieur de l'onduleur. En particulier, sur le côté gauche de la boîte
de câblage CC, il y a :
- Quatre serre-câble M25
de la carte de communication et de commande. Chaque serre-câble accepte un câble
(diamètre de 10 mm à 17 mm).
Comme alternative à chaque joint d'étanchéité interne du serre-câble, vous pouvez installer
le joint d'étanchéité à deux trous (fourni) :
Le joint d'étanchéité à deux trous accepte deux câbles de 6 mm de diamètre ; s'il n'est pas
nécessaire d'utiliser un trou de joint d'étanchéité, il est nécessaire d'installer un plug (cylindre
en plastique fourni) pour assurer l'étanchéité de l'onduleur.
A B
Si l'utilisation d'un serre-câble n'est pas nécessaire, il sera indispensable de laisser (ou installer, si retiré) le cache plastique IP66 du serre-câble.

CONNEXION ETHERNET

La connexion Ethernet permet un transfert direct des données vers le serveur ABB à des fins de surveillance.
Lorsque l'onduleur est mis sous tension, des paramètres réseau sont automatiquement définis et l'onduleur commence à transmettre des données de
télémétrie à la plate-forme Aurora Vision® CLOUD.
Le raccordement du câble de communication Ethernet doit être effectué sur des connecteurs spécifiques RJ45
et de commande 28 à l'intérieur de la boîte de câblage
Le câble doit être conforme aux caractéristiques suivantes :
• Type de câble : câble de raccordement ou croisé, 100BaseTx, CAT5e (ou plus) avec blindage STP ou FTP.
• résistant aux UV s'il est utilisé à l'extérieur
• Type de prise : RJ45 métallique blindée
• La longueur maximale de ces câbles est de 100 mètres ; il est conseillé de ne pas les faire dépasser les câbles d'alimentation afin d'éviter toute
interférence avec la transmission des données.
• 40 onduleurs maximum peuvent être raccordés en série.
Afin d'éviter une boucle de terre (pouvant provoquer des problèmes de communication), le blindage des câbles Ethernet doit être connecté à la
prise RJ45 d'un côté seulement, l'autre côté du blindage devant être laissé isolé. Pour ce faire, sertissez le blindage du câble Ethernet sur les
connecteurs RJ45 à une extrémité seulement de chaque câble.
La connexion du câble Ethernet se fait via les deux connecteurs RJ45
Les deux connecteurs RJ45 LAN1 et LAN2 sont équivalents et peuvent être utilisés indifféremment pour l'entrée ou pour la sortie de la ligne lors de la
connexion des onduleurs.
12 pouvant être utilisés pour atteindre les bornes / connecteurs
02 Si l'onduleur de la centrale doit être raccordé en série, utilisez les deux connecteurs.
09
C
39 et 40 .
- 21 -
43
X2
34 35
36
S4 S5
2 8
1 7
J5 J7 J6
J1 1 2 3 4
33 37 38 39 40
12
39 40 situés sur la carte de communication
FR
ZGN.V2Q15.2
J2 X1
41 42
