Lecture du rapport ECG imprimé

Filtre d'artefacts

Le filtre d'artefacts élimine les artefacts d'origine musculaire. Ces parasites sont très difficiles
à supprimer car leurs fréquences sont similaires à celles des signaux ECG légitimes. Ce filtre
élimine les artefacts d'origine musculaire, mais réduit également les composantes haute
fréquence de l'ECG. C'est pourquoi son utilisation peut rendre impossible la détection des
impulsions de stimulation et peut entraîner une sous-estimation visuelle des amplitudes du
signal et masquer un crochetage du complexe QRS.
Il supprime jusqu'à 50 µV de signal dans la gamme de fréquences 5-150 Hz et peut donc avoir
une incidence sur les ondes P et la totalité du complexe QRS-T.
C'est pourquoi nous vous conseillons d'utiliser ce filtre uniquement lorsque de nombreux
artefacts musculaires rendent l'ECG illisible. Son utilisation doit au minimum renseigner sur
le rythme, bien que les impulsions de stimulation ne puissent être visibles que grâce à la
présence de marqueurs générés sur le rapport ECG.
Lorsque le filtre d'artefacts est utilisé, le symbole
filtres, en bas à droite du rapport ECG imprimé.

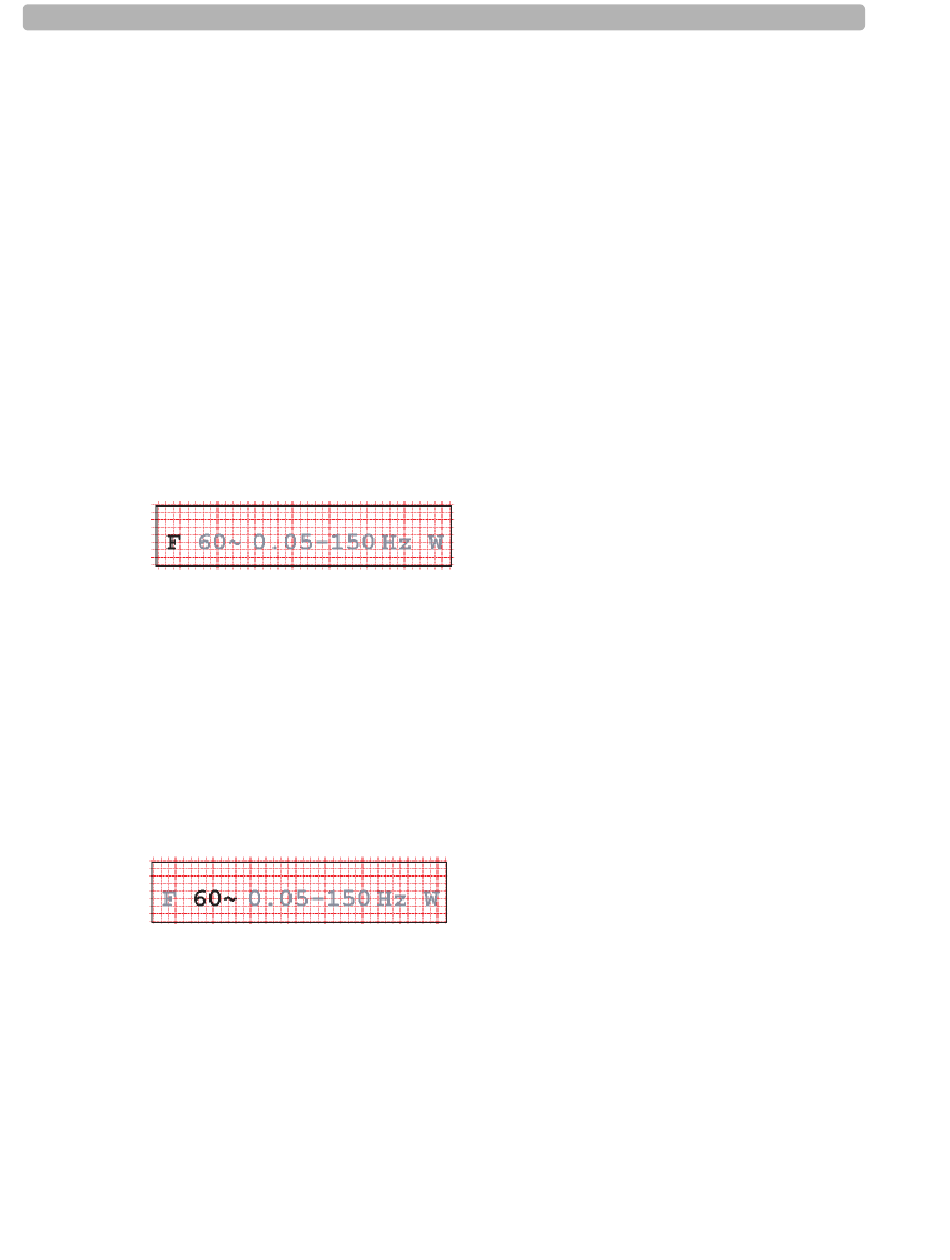

Figure 4-25

Filtre secteur

Le filtre secteur élimine les interférences dues aux champs magnétiques créés par l'interaction
entre le courant électrique et le câble patient. La fréquence des interférences secteur s'établit à
50 ou 60 Hz. Le filtre secteur supprime les interférences secteur sans modifier le signal ECG.
La fréquence du courant secteur (60 ou 50 Hz) est sélectionnée lors de la configuration du
dispositif d'acquisition.
Lorsque le filtre secteur est activé, le symbole du filtre secteur apparaît dans l'encadré relatif
aux filtres en bas à droite du rapport ECG imprimé.
Figure 4-26
Symbole du filtre d'artefacts sur le rapport ECG imprimé
Symbole du filtre secteur sur le rapport ECG imprimé
Manuel d'utilisation de l'électrocardiographe PageWriter TC20/TC30
est présent dans l'encadré relatif aux
F
Réglages de filtre
4-19
