Installation du luminaire
La procédure ci-dessous décrit l'installation de configurations à un ou plusieurs luminaires.
ATTENTION : n'installez pas le luminaire sous un dispositif d'extinction automatique d'incendie. La chaleur
se dégageant du luminaire pourrait en effet le déclencher.
Effectuez l'installation conformément aux réglementations électriques locales. Il est recommandé d'utiliser
un circuit terminal dédié pour chaque luminaire.
1. Retirez délicatement le diffuseur de son carton d'emballage et mettez-le de côté.
ATTENTION : en raison du poids du luminaire, les étapes suivantes requièrent l'intervention de deux
personnes.
2. Retirez délicatement le luminaire de son conditionnement à l'aide des poignées/supports situés de chaque côté.
ATTENTION : vérifiez bien que le support est adéquat à l'étape suivante. Chaque unité pesant 40,5 kg, les
chaînes doivent être en mesure de supporter une charge de 81,6 kg chacune.
3. Fixez les mousquetons (fournis) et les chaînes (non fournies) à chacun des supports pour suspendre l'unité
ou les unités à la hauteur et à l'angle d'inclinaison souhaités par rapport au plan de travail. La distance
séparant deux luminaires ou un luminaire et une surface murale doit être au minimum de 20 cm. Voir
Figure 8.
Poignée/support
4. Retirez délicatement le diffuseur de son carton d'emballage.
ATTENTION : avant de passer à l'étape suivante, assurez-vous que les goujons sont correctement placés
derrière la lampe fluorescente située à l'arrière afin de ne pas endommager cette dernière.
5. Tenez le diffuseur avec le côté lisse tourné vers le haut en direction du luminaire.
6. Insérez les goujons du diffuseur dans la fente avant des réceptacles situés dans les coins arrière du châssis
du luminaire. Voir Figure 9.
Mousqueton et chaîne fixés

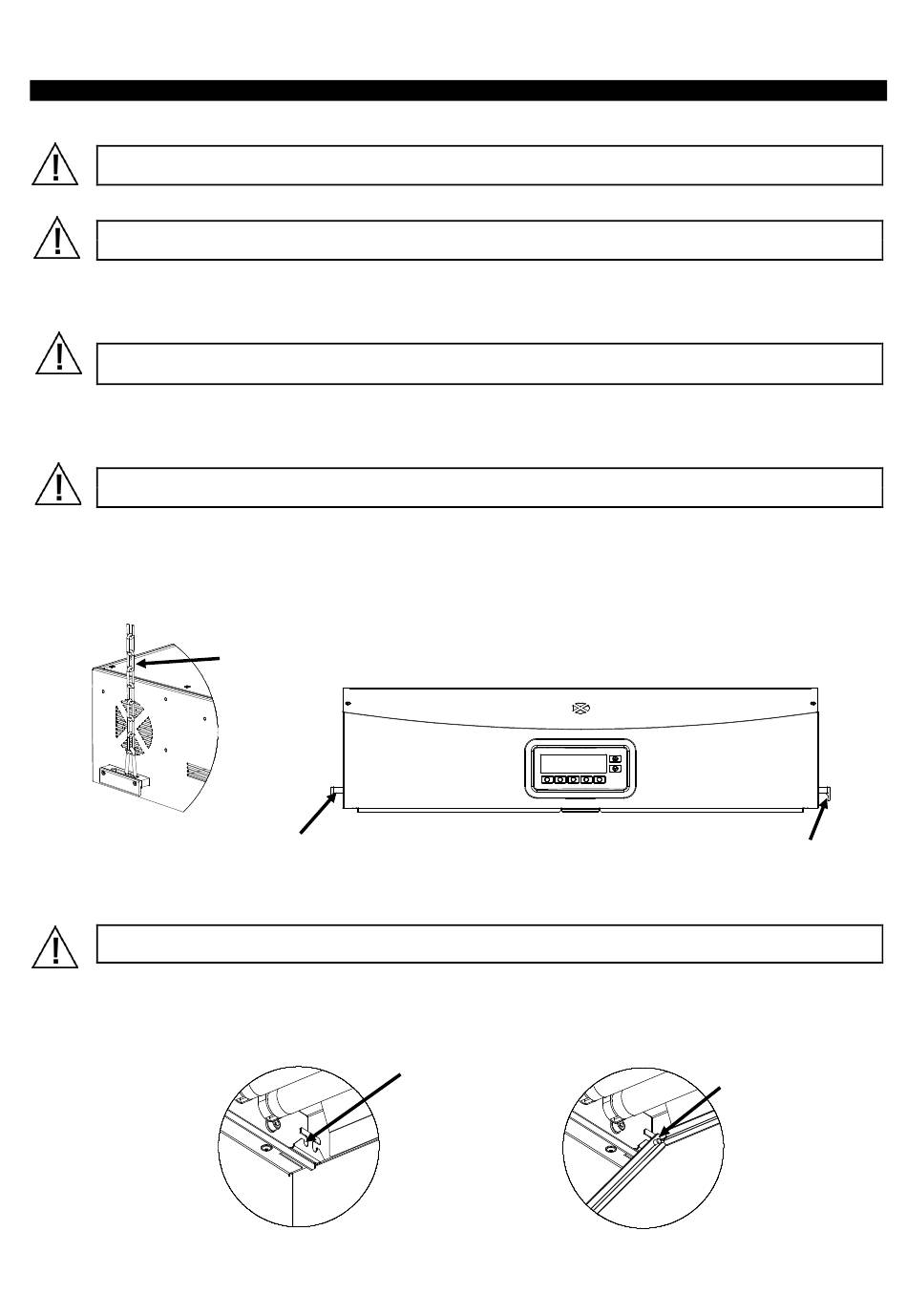

Figure 8. Luminaire suspendu au plafond
Réceptacle pour le
goujon du diffuseur
Figure 9. Réceptacle
S p e c t r a L i g h t Q C
Poignée/support
Goujon du
diffuseur
correctement
positionné
11
