S p e c t r a L i g h t Q C
5. Positionnez le panneau droit (4) en orientant la face lisse vers l'extérieur sur la partie supérieure du
panneau arrière (2).
6. Faites descendre le panneau droit (4) le long de la rainure d'enclenchement jusqu'à ce que l'ergot de fixation
avant (4) du panneau droit soit inséré dans le panneau inférieur (1). Fixez le panneau droit (4) aux panneaux
inférieur et arrière à l'aide de quatre vis (voir Figure 4).
(3)
7. Faites glisser les encoches des pivots du panneau avant (5) sur les pivots situés sur chacun des deux panneaux
latéraux.
8. Faites pivoter le panneau avant vers le haut en direction de l'unité jusqu'à ce que les aimants entrent en
contact avec le panneau avant.
Voir Figure 5.
8
(2)
(4)
(1)
Vis

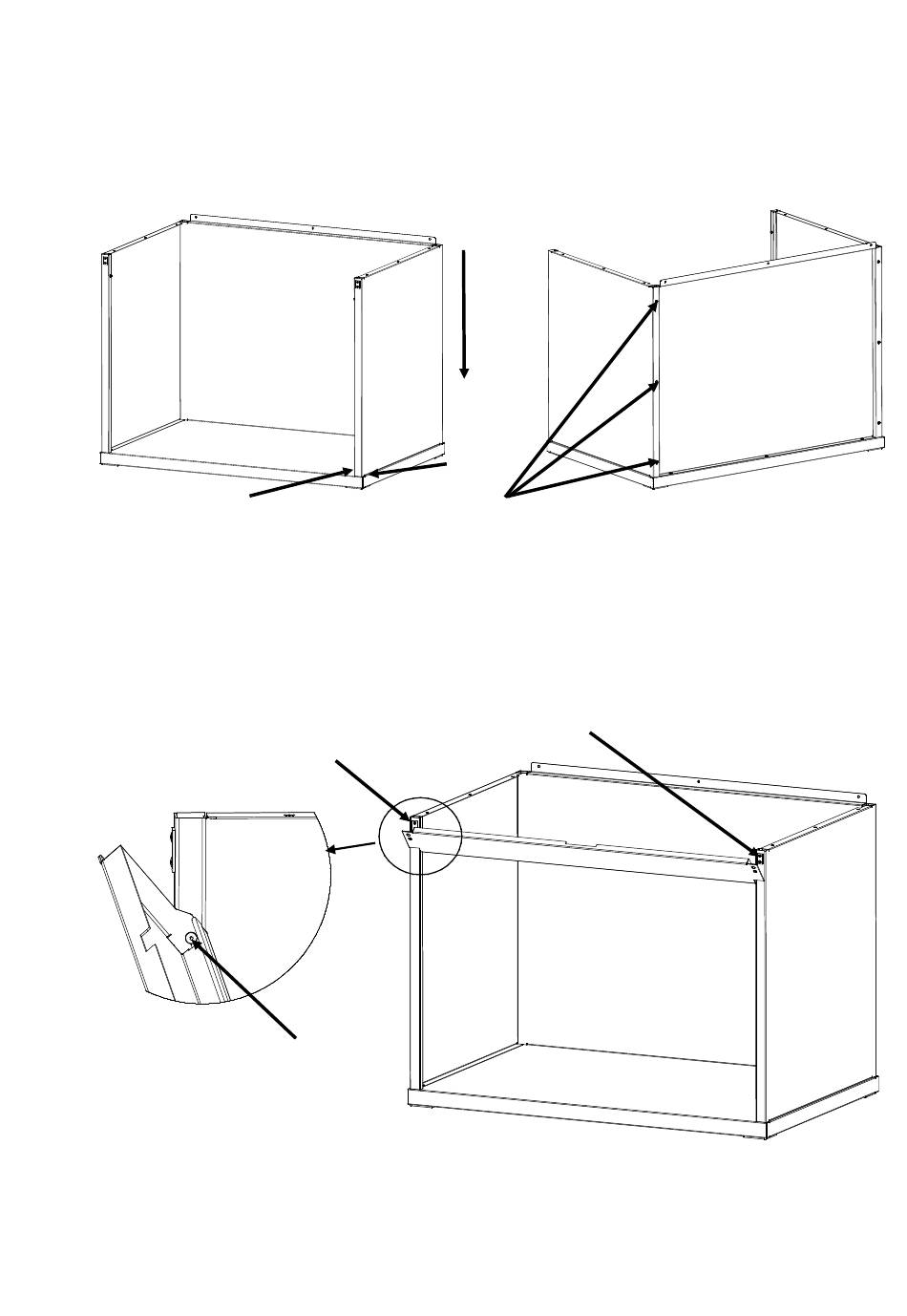

Figure 4. Fixation du panneau droit aux panneaux arrière et inférieur
Aimant du panneau
avant
Pivot
Figure 5. Montage du panneau avant
(4)
Encoche
Vis
Aimant du panneau
avant
(5)
(3)
(2)
