ATTENTION : veillez à ne pas rayer l'intérieur de la cabine. Assurez-vous que les goujons du diffuseur sont
correctement placés derrière la lampe fluorescente située à l'arrière afin de ne pas endommager cette
dernière.
8. Tenez le diffuseur avec le côté lisse tourné vers le haut en direction du luminaire.
9. Insérez les goujons du diffuseur dans la fente avant des réceptacles situés dans les coins arrière du châssis
du luminaire. Voir Figure 7.
Loquet de
verrouillage du
diffuseur
Diffuseur
10. Faites pivoter le diffuseur jusqu'à ce qu'il soit fermé et fixez-le à l'aide du loquet.
ATTENTION : assurez-vous du bon verrouillage du loquet avant de relâcher le diffuseur. Sinon, ce dernier
risque de glisser hors de son logement.
11. Réinstallez le panneau avant.
ATTENTION : avant de brancher l'unité, vérifiez que la tension indiquée sur l'étiquette apposée à l'arrière du
système SpectraLight QC correspond à la tension de la ligne C.A. de votre région. Sinon, contactez X-Rite
ou un représentant autorisé.
12. Branchez le système SpectraLight QC à une prise murale. Il est recommandé d'utiliser un circuit dédié pour
chaque luminaire.
13. Voir la section Utilisation pour obtenir des informations sur la mise en marche et le fonctionnement du
système.
REMARQUE : si le diffuseur est ouvert en cours d'utilisation, l'unité met hors tension toutes les lampes qui sont
utilisées.
10
Réceptacle pour le
goujon du diffuseur

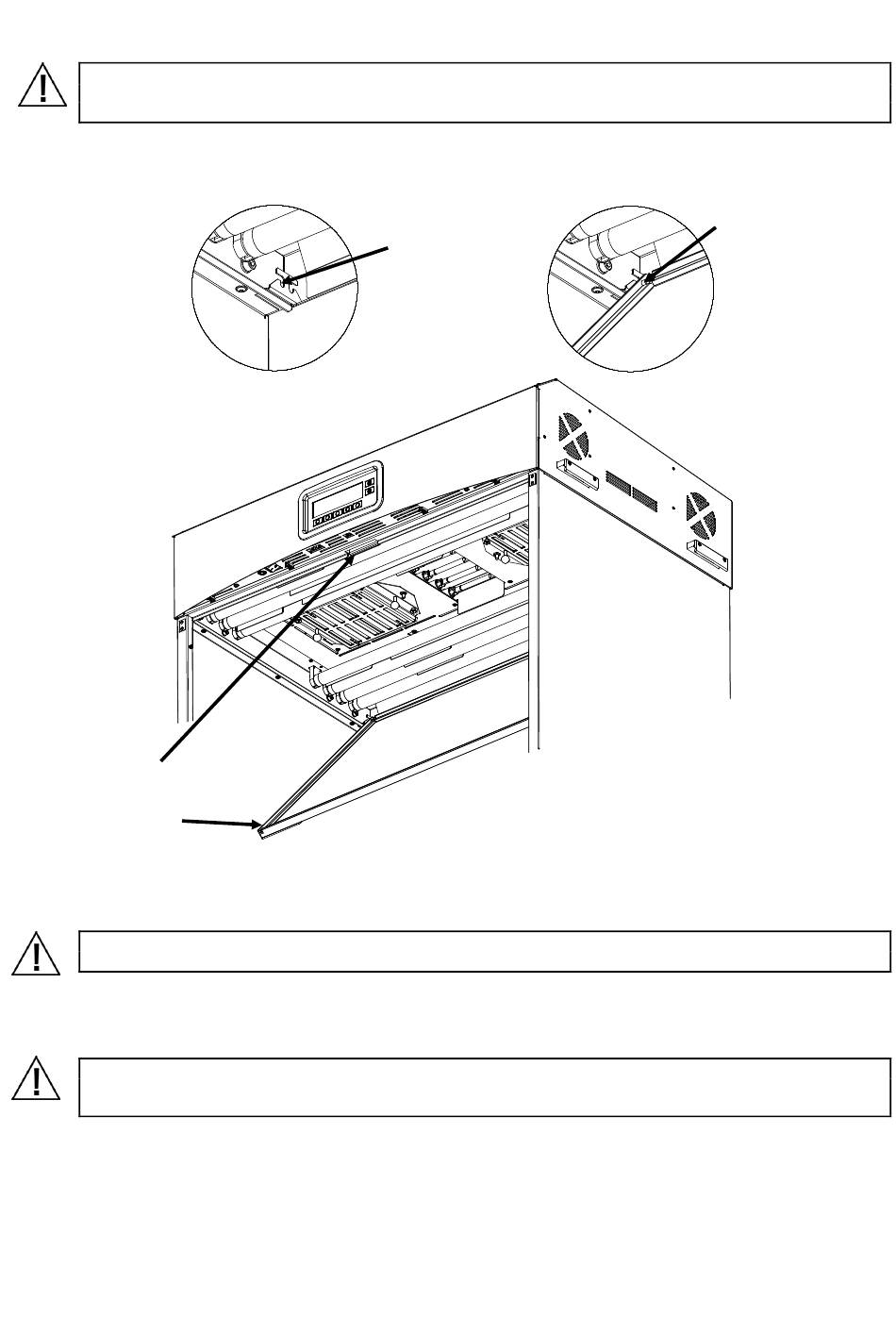

Figure 7. Montage du diffuseur sur le luminaire
Goujon du diffuseur
correctement positionné
